产品编号: 9728

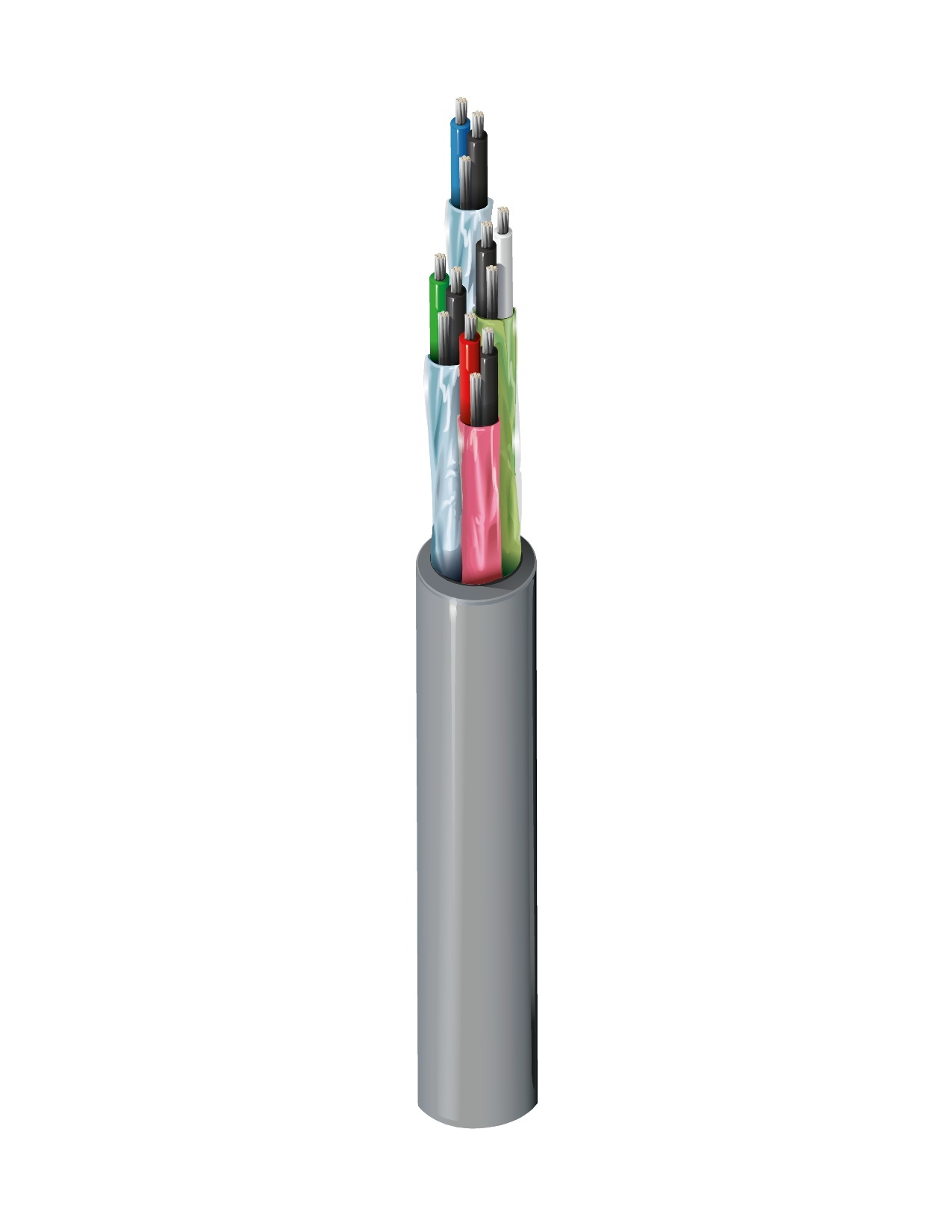

RS232/422 低容量，#24-4pr，FPE，Indiv。 箔，PVC Jkt，CM，100Ω

计算机 EIA RS-232/422，数字音频线，4 对，24 AWG 绞合（7x32）镀锡铜导体，Datalene® 绝缘，单独 Beldfoil® 屏蔽（100% 覆盖率），每根都带有 24 AWG 绞合镀锡铜排扰线，整体 PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9728
  • 9728
1 的 1

规格

Expand All

适合应用

RS-422 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；数字音频；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 4 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.019 in (0.48 mm) 0.061 in (1.5 mm) Black & Red, Black & White, Black & Green, Black & Blue

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC each pair

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.048 in (1.2 mm) 0.363 in (9.22 mm)

线缆外廓直径（标称）

0.363 in (9.22 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 28.8 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 12.5 pF/ft (41.0 pF/m) 23.2 pF/ft (76.1 pF/m) 100 Ohm 0.23 µH/ft (0.75 µH/m) 76% 2.2 Amps per Conductor at 25ºC

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss (Attenuation)
0.384 0.74 dB/100ft
0.7056 0.87 dB/100ft
0.768 0.88 dB/100ft
1.024 0.94 dB/100ft
1.4112 1.01 dB/100ft
1.536 1.03 dB/100ft
2.048 1.13 dB/100ft
2.8224 1.29 dB/100ft
3.072 1.35 dB/100ft
4.096 1.57 dB/100ft
5.6448 1.78 dB/100ft
6.144 1.84 dB/100ft
8.192 2.13 dB/100ft
11.2896 2.45 dB/100ft
12.288 2.57 dB/100ft
24.576 3.57 dB/100ft

电压

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

温度

UL Temperature Operating
80°C -20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
3.6 in (91 mm) 3.6 in (91 mm)

最大拉伸张力

50 lb (23 kg)

线缆毛重

51 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL 1685 FT4 负载，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

89728

备注

Datalene® 绝缘特性包括低介电常数和耗散因数，可实现高速、低失真数据处理。 物理特性包括良好的抗压性和轻质。

更新和修订

修订编号：0.572 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.572 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN 脚注
9728.0030 铬黄 线盘 30 m 8719605022400
9728 060100 铬黄 线盘 100 ft 612825257493
9728.01152 铬黄 线盘 152 m 8719605022424
9728.00305 铬黄 线盘 305 m 8719605022417
9728 060500 铬黄 线盘 500 ft 612825257516
9728 0601000 铬黄 线盘 1,000 ft 612825257509 C
9728.001524 铬黄 线盘 1,524 m 8719605022394
9728 0605000 铬黄 线盘 5,000 ft 612825257523
