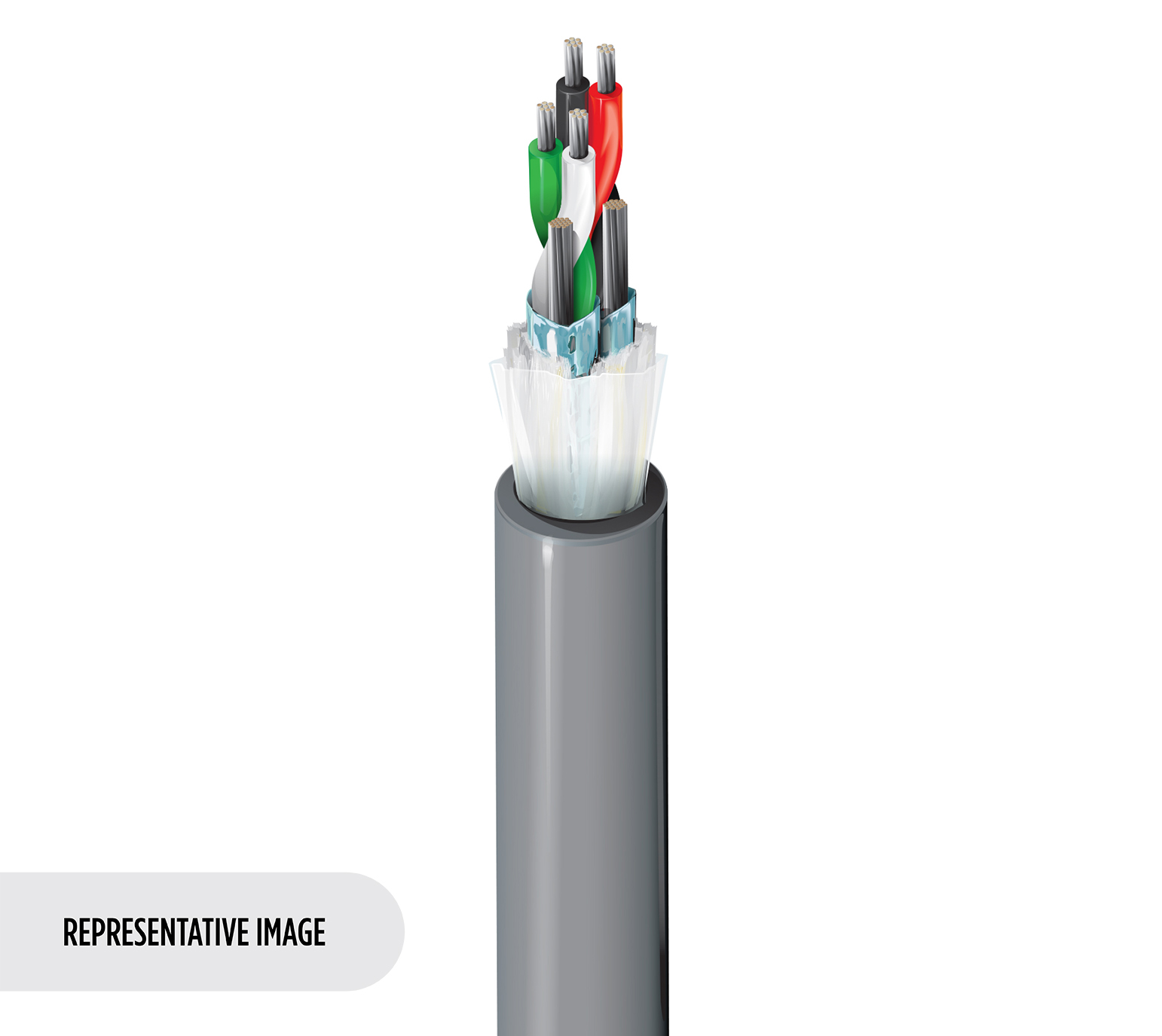

产品编号: 9729ELW

RS232/422 低电容，#24-2pr，FPO，独立。 箔，LSZH Jkt，100Ω，Cca

计算机 EIA RS-232/422，数字音频线，24 AWG 绞合 (7x32) 镀锡铜导线，Datalene® 绝缘，2 对绞合线，每对单独 Beldfoil® 屏蔽（100% 覆盖），每对 24 AWG 绞合镀锡铜排扰线，LSZH 护套，CPR Cca

  • 上架时间:
    全球
  • 状态:
    有源
9729ELW
  • 9729ELW
1 的 1

规格

Expand All

适合应用

RS-422 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；数字音频；面板接线

导体

Size Stranding Material
24 7x32 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.55 mm (0.0610 in) Black & Red, Black & White
Red, Green

内屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) 8.10 mm (0.319 in)

电气设备

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 59.1 Ohm/km (18.0 Ohm/1000ft) 41 pF/m (12 pF/ft) 76.1 pF/m (23.2 pF/ft) 100 Ohm 0.23 µH/ft (0.75 µH/m) 76% 1 A

高频（标称/典型）

Frequency [MHz]
0.384
0.7056
0.768
1.024
1.4112
1.536
2.048
2.8224
3.072
4.096
5.6448
6.144
8.192
11.2896
12.288
24.576

温度

UL Temperature Operating Installation Storage
80°C -20°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Installation Min.
79 mm

最大拉伸张力

22 lb (10.0 kg)

环境适应性

室内 - Euroclass Cca，室内，无卤，耐晒

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1,d2,a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

备注

Datalene« 绝缘特性包括低介电常数和耗散因数，可实现高速、低失真数据处理。 物理特性包括良好的抗压性和轻质。

更新和修订

修订编号：0.43 修订日期：09-07-2025

更新和修订

修订编号：0.43 修订日期：09-07-2025
