产品编号: 9767

音频、控制 & 乐器、#22-37pr、PP、Indiv。 铝箔，PVC Jkt，CM

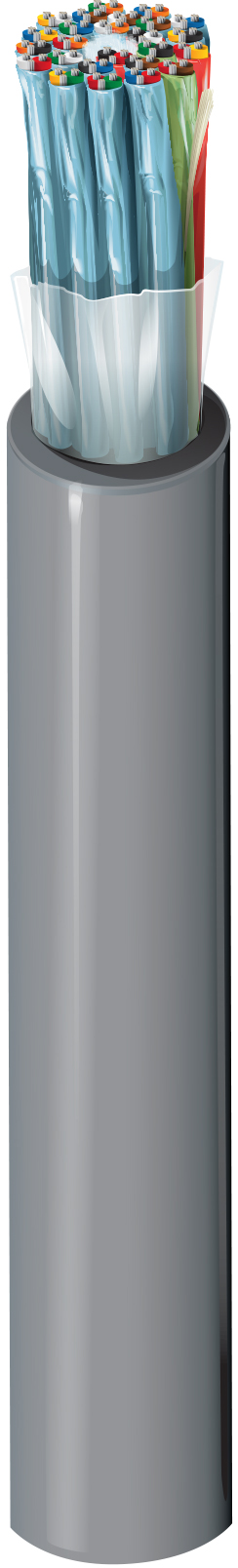

音频、控制 & 仪器电缆，37 对，22 AWG 绞合 (7x30) 镀锡铜导体，聚丙烯绝缘，带 Beldfoil®（100% 覆盖率）的单独屏蔽对，整体 PVC 护套和 22 AWG 绞合镀锡铜排扰线。

  • 上架时间:
    全球
  • 状态:
    有源
9767
  • 9767
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 37 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PP - Polypropylene 0.0105 in (0.267 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown, Green & Orange, White & Blue, White & Yellow, White & Brown, White & Orange, Blue & Yellow, Blue & Brown, Blue & Orange, Brown & Yellow, Brown & Orange, Orange & Yellow, Purple & Orange, Purple & Red, Purple & White, Purple & Green, Purple & Blue, Purple & Yellow, Purple & Brown, Purple & Black, Gray & White

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC Each pair

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.069 in (1.8 mm) 0.8 in (20 mm)

线缆外廓直径（标称）

0.8 in (20 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 15 Ohm/1000ft (49 Ohm/km) 30 pF/ft (98 pF/m) 55 pF/ft (180 pF/m) 50 Ohm 0.18 µH/ft (0.59 µH/m) 66% 1 Amp per Conductor at 25ºC

电压

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

温度

UL Temperature Operating
80°C (UL AWM 2919) -20°C to +80°C

最大拉伸张力

368 lb (167 kg)

线缆毛重

393 磅/1000 英尺（585 千克/公里）

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.327 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, D - 最终安装长度可能与所示长度有 -0% 至 +20% 的差异。

更新和修订

修订编号：0.327 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, D - 最终安装长度可能与所示长度有 -0% 至 +20% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9767 060500 铬黄 线盘 500 ft 612825258308 C D
9767 0601000 铬黄 线盘 1,000 ft 612825258292 C D
