产品编号: 9775

音频、控制 & 乐器、#18-9pr、PO、Indiv。 铝箔，PVC Jkt，CM

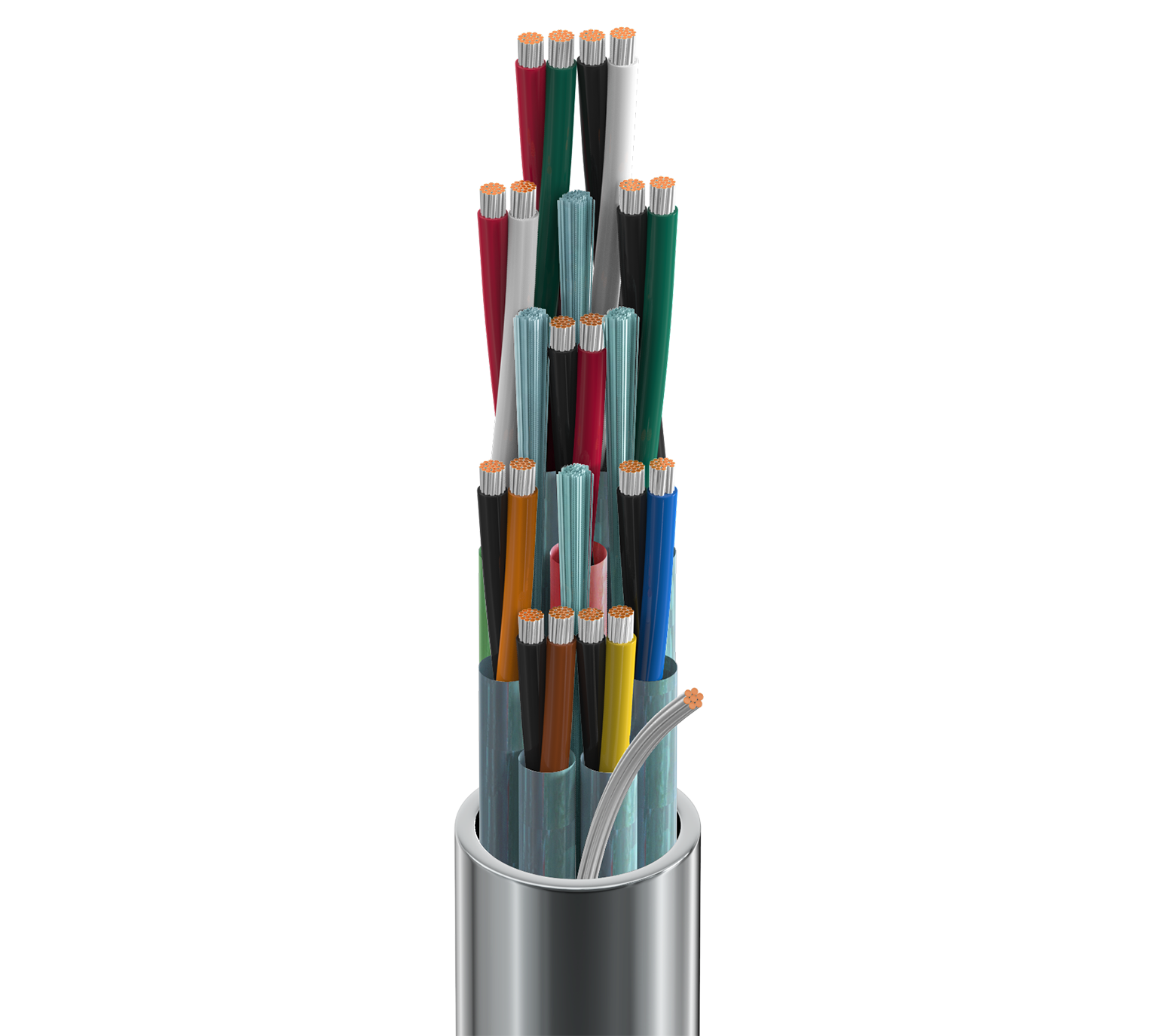

音频、控制 & 仪器电缆，18 AWG 绞合 (19x30) 镀锡铜导体，聚丙烯绝缘，9 对双绞线，单独采用 Beldfoil® 屏蔽（100% 覆盖率），20 AWG 绞合镀锡铜排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9775
  • 9775
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 9 18 AWG 19x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.019 in (0.48 mm) 0.082 in (2.1 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC each pair

外层护套

Separator Material Nom. Thickness Nom. Diameter
Polyester Tape PVC - Polyvinyl Chloride 0.052 in (1.3 mm) 0.655 in (16.6 mm)

线缆外廓直径（标称）

0.655 in (16.6 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 7.2 Ohm/1000ft 8.3 Ohm/1000ft (27 Ohm/km) 30 pF/ft (98 pF/m) 55 pF/ft (180 pF/m) 50 Ohm 1.4 ns/ft 0.18 µH/ft (0.59 µH/m) 66% 2.7 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V (CM), 30 V (AWM 2929)

温度

UL Temperature Operating
80°C -20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
6.6 in (170 mm) 6.6 in (170 mm)

最大拉伸张力

558 lb (253 kg)

线缆毛重

244 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL 1685 FT4 装载

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.500 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.500 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9775 060100 铬黄 线盘 100 ft 612825258544
9775 060500 铬黄 线盘 500 ft 612825258568 C
9775 0601000 铬黄 线盘 1,000 ft 612825258551 C
9775 0605000 铬黄 线盘 5,000 ft 612825258575
