产品编号: 9814

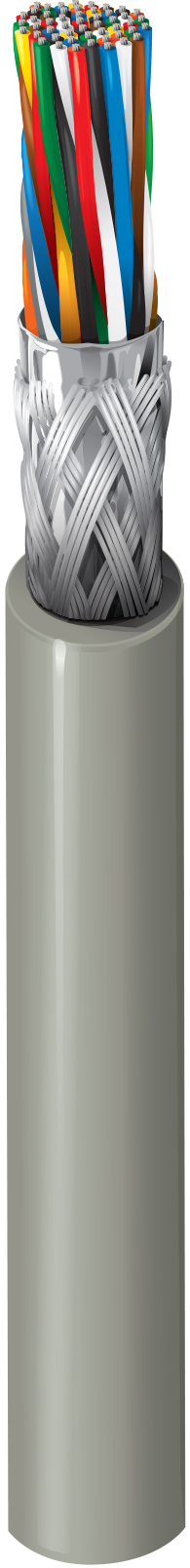

RS232/422 低电容，#28-31pr，PP，O/A 箔 + 编织，PVC Jkt，CL2，100Ω

计算机 EIA RS-232/422 电缆，31 对，28 AWG 绞合（7x36）镀锡铜导体，聚丙烯绝缘，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（90% 覆盖率），28 AWG 绞合镀锡铜排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9814
  • 9814
1 的 1

规格

Expand All

适合应用

RS-232 远距离应用；RS-422 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、…）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 31 28 AWG 7x36 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PP - Polypropylene 0.009 in (0.23 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown, Green & Orange, White & Blue, White & Yellow, White & Brown, White & Orange, Blue & Yellow, Blue & Brown, Blue & Orange, Brown & Yellow, Brown & Orange, Orange & Yellow, Purple & Orange, Purple & Red, Purple & White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 28 AWG (7x36) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.040 in (1.0 mm) 0.462 in (11.7 mm)

线缆外廓直径（标称）

0.462 in (11.7 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 64.9 Ohm/1000ft (213 Ohm/km) 15.5 pF/ft (50.9 pF/m) 27.5 pF/ft (90.2 pF/m) 100 Ohm 0.19 µH/ft (0.62 µH/m) 66% 0.5 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

2.1 欧姆/1000 英尺（6.9 欧姆/公里）

电压

UL Voltage Rating
30 V (UL AWM 2960)

温度

UL Temperature Operating
60°C (UL AWM 2960) -20°C to +60°C

最大拉伸张力

207 lb (93.9 kg)

线缆毛重

118 磅/1000 英尺（176 千克/公里）

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

CL2

AWM合规性

AWM 2960

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.332 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.332 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9814 0601000 铬黄 线盘 1,000 ft 612825259022 C
