产品编号: 9841NH

RS-485、1 Pr #24 Str TC、PE Ins、OS+TC Brd、LSZH Jkt、Dca

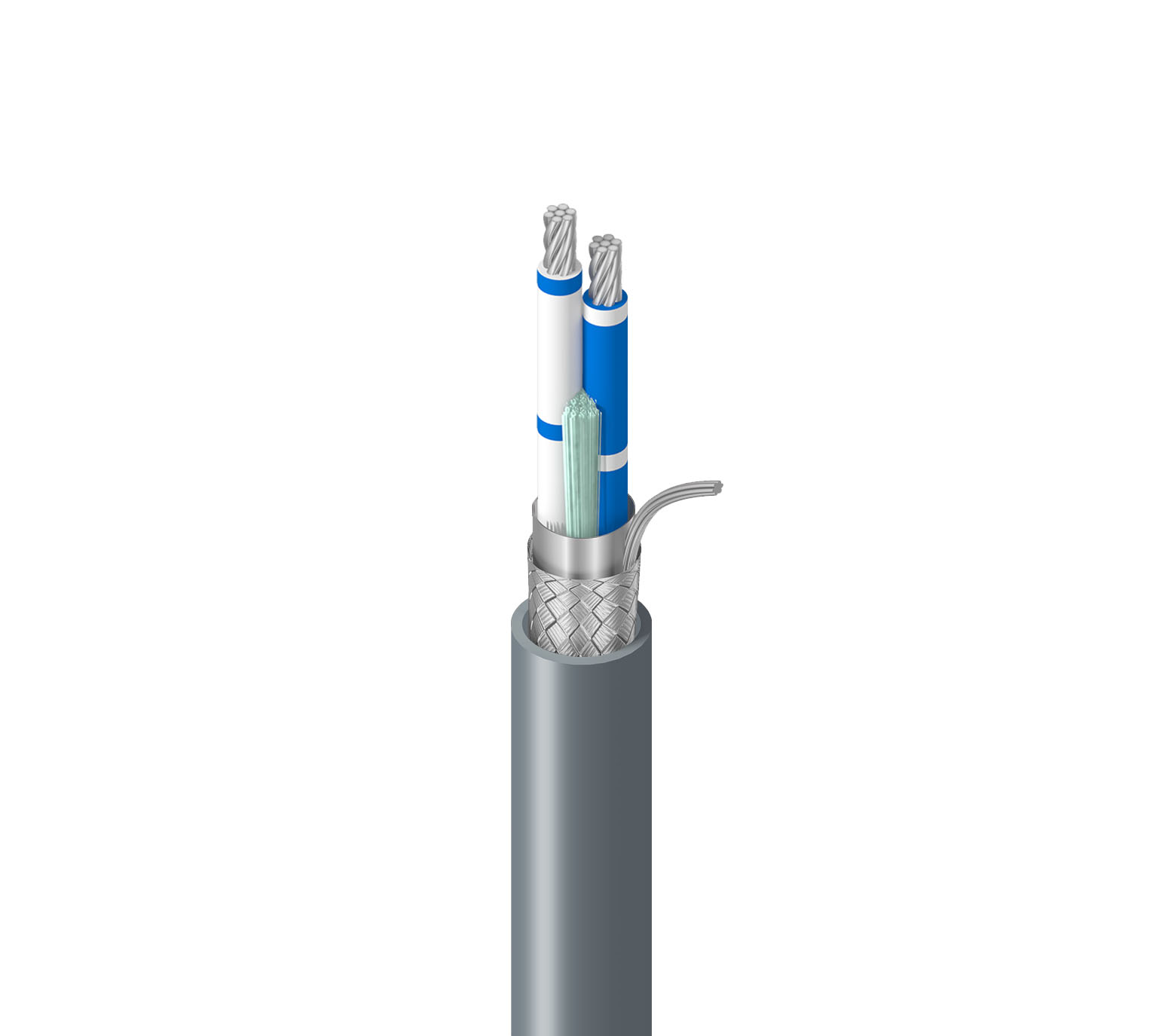

RS-485，1 对，24 AWG 绞合（7x32）镀锡铜导体，聚乙烯绝缘，双绞线，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（90% 覆盖率），24 AWG 绞合镀锡铜排扰线，LSZH 护套，CPR Dca

  • 上架时间:
    全球
  • 状态:
    有源
9841NH
  • 9841NH
1 的 1

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 6.10 mm (0.240 in)

线缆外廓直径（标称）

6.10 毫米（0.240 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m (23.0 pF/ft) 120 Ohm 5.2 ns/m 66% 2.1 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

11.0 欧姆/公里（3.35 欧姆/1000 英尺）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 1.97 dB/100m

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Stationary Min. Installation Min.
30 mm (1.2 in) 61 mm (2.4 in)

最大拉伸张力

328 N (73.7 lbf)

线缆毛重

52 千克/公里（35 磅/1000 英尺）

环境适应性

室内 - Euroclass Dca，室内，无卤，耐晒，耐油

阻燃性/遇火反应

IEC 60332-3-22、IEC 60332-3-24

CPR合规性

CPR 欧洲分类：Dca-s2、d1、a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)

英国监管合规性

UKCA标识

其他标准合规性

DMX-512

更新和修订

修订编号：0.823 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.823 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN 脚注
9841NH.00152 铬黄 线盘 152 m 8719605022929
9841NH.00305 铬黄 线盘 305 m 8719605022936
9841NH.00500 铬黄 线盘 500 m 8719605022943
9841NH 0601000 铬黄 线盘 1,000 ft 612825259497 C
9841NH 0601000 铬黄 线盘 1,000 ft 612825259497 C
9841NH.001000 铬黄 线盘 1,000 m 8719605022912
