产品编号: 9841ZH

RS485，1 Pr #24 Str TC，PE Ins，OS+TC Brd，LSZH Jkt，CM

RS-485，1 对 24AWG (7x32) 镀锡铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (90%) 整体屏蔽，LSZH 外护套，CM

  • 上架时间:
    全球
  • 状态:
    有源

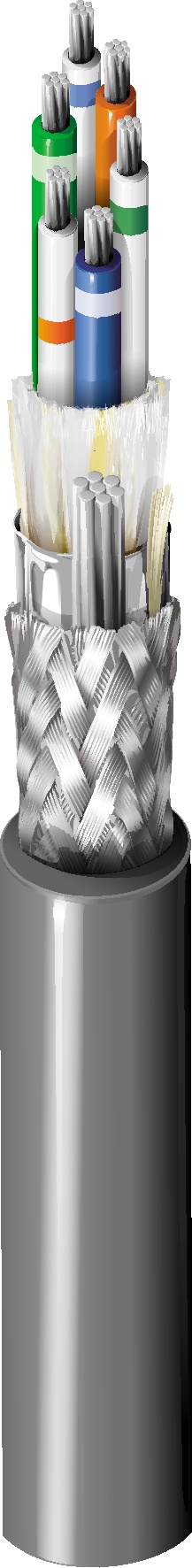

9841ZH
  • 9841ZH
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、掩埋、POS、串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，在长距离嘈杂环境中，户外如太阳能、照明等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene 0.028 in (0.71 mm) White/Blue Stripe & Blue/White Stripe, White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.258 in (6.55 mm)

线缆外廓直径（标称）

0.258 in (6.55 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 24.0 Ohm/1000ft (78.7 Ohm/km) 14.5 pF/ft (47.6 pF/m) 26 pF/ft (85 pF/m) 120 Ohm 1.6 ns/ft 66% 2.1 Amps per Conductor at 25ºC

高频（标称/典型）

Element
Pair(s)

电压

UL Voltage Rating
300 V (CMG)

温度

UL Temperature Operating
75°C -20°C to 75°C

最大拉伸张力

72.3 lb (32.8 kg)

线缆毛重

33 磅/1000 英尺（49 千克/公里）

环境适应性

室内

阻燃性/遇火反应

UL1685 FT4 负载

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 21088

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.277 修订日期：09-07-2025

更新和修订

修订编号：0.277 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
9841ZH 060500 铬黄 612825382591
