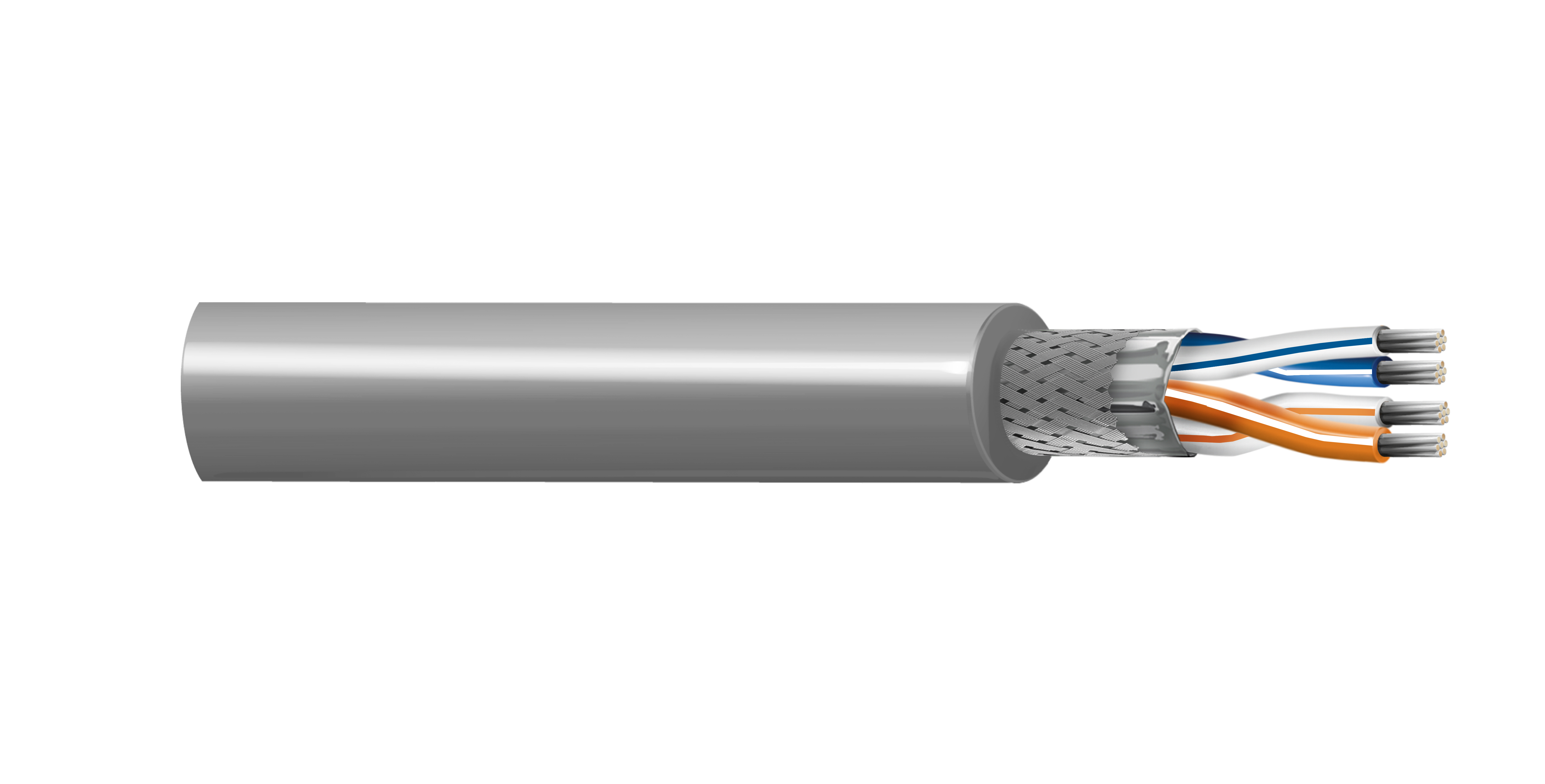

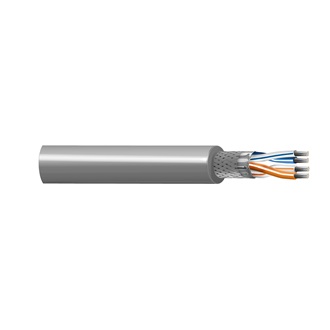

9842

RS485, 2对#24绞合TC, PE绝缘, OS+TC编织, PVC护套, CM

...
RS-485, 2对24AWG (7x32)镀锡铜, PE绝缘, 整体Beldfoil®+镀锡铜编织 (90%) 屏蔽, PVC外部护套, CM
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

RS-485, POS；计算机通信；低压模拟信号 (4-20ma, 0-10v, ...)；低压数字控制(24v, …)；线路电平音频；面板布线；串行通信 (RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 等

构造详情
导体
元件 元件数 尺寸 绞合 材料
线对 2 24AWG 7x32 TC - 镀锡铜
绝缘
元件 材料 标称厚度 标称绝缘直径 色标
线对 PE - 聚乙烯 0.022 in（0.56 mm） 0.068 in（1.7 mm） 白色/蓝条纹和蓝色/白条纹，白色/橙条纹和橙色/白条纹
外屏蔽
屏蔽类型 材料 覆盖率 引流线类型
屏蔽胶带 双层结构（铝+聚乙烯） 100% 24 AWG (7x32) TC
编织 镀锡铜（TC） 90%
外层护套
材料 标称厚度 标称直径
PVC - 聚氯乙烯 0.035 in（0.89 mm） 0.340 in（8.64 mm）

表格说明

护套外径 +/- 0.025

线缆外廓直径（标称）

0.340 in（8.64 mm）

电气特性
电气设备
元件 标称导体DCR 导体到导体标称电容 导体到其他（导体+屏蔽）标称电容 标称特性阻抗 标称传输速度 最大电流
线对 24 Ohm/1000ft 12.8 pF/ft (42.0 pF/m) 23 pF/ft 120 Ohm 66% 25ºC条件下每根导体2.1Amp

标称外屏蔽DCR

2.2 Ohm/1000ft (7.2 Ohm/km)

高频（标称/典型）
元件 频率[MHz] 标称插入损耗（衰减）
线对 1 0.6 dB/100ft
电压
UL额定电压
300 V (CM), 30 V (UL AWM 2919)
机械特性
温度
UL温度 运行
80°C -30°C至+80°C
弯曲半径
静态最小值 安装最小值
3.5 in（89 mm） 3.5 in（89 mm）

最大拉伸张力

87 lb（39 kg）

线缆毛重

49 lb/1000ft

标准与合规性

环境适应性

室内

阻燃性/遇火反应

UL 1685 UL荷载, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE）

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

其他标准合规性

DMX-512

静压室编号

82842, 89842

非静压室编号

9841ZH

历史

更新和修订

修订编号：0.606 修订日期：2023年12月22日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型 长度 UPC/EAN 脚注
9842.0030 铬黄 线盘 30 m 8719605023001
9842 060100 铬黄 线盘 100 ft 612825259510
9842.009999 铬黄 线盘 151 m 8719605023032
9842.00152 铬黄 线盘 152 m 8719605022981
9842.00305 铬黄 线盘 305 m 8719605023018
9842 060500 铬黄 线盘 500 ft 612825259541 C
9842.00500 铬黄 线盘 500 m 8719605023025
9842 0601000 铬黄 线盘 1,000 ft 612825259527 C
9842.001000 铬黄 线盘 1,000 m 8719605022974
9842.001525 铬黄 线盘 1,525 m 8719605022998
9842 0605000 铬黄 线盘 5,000 ft 612825259558
9842 06010000 铬黄 线盘 10,000 ft 612825259534
