产品编号: 9842LW

RS-485、2 Pr #24 Str TC、PE Ins、OS+TC Brd、LSZH Jkt、Cca

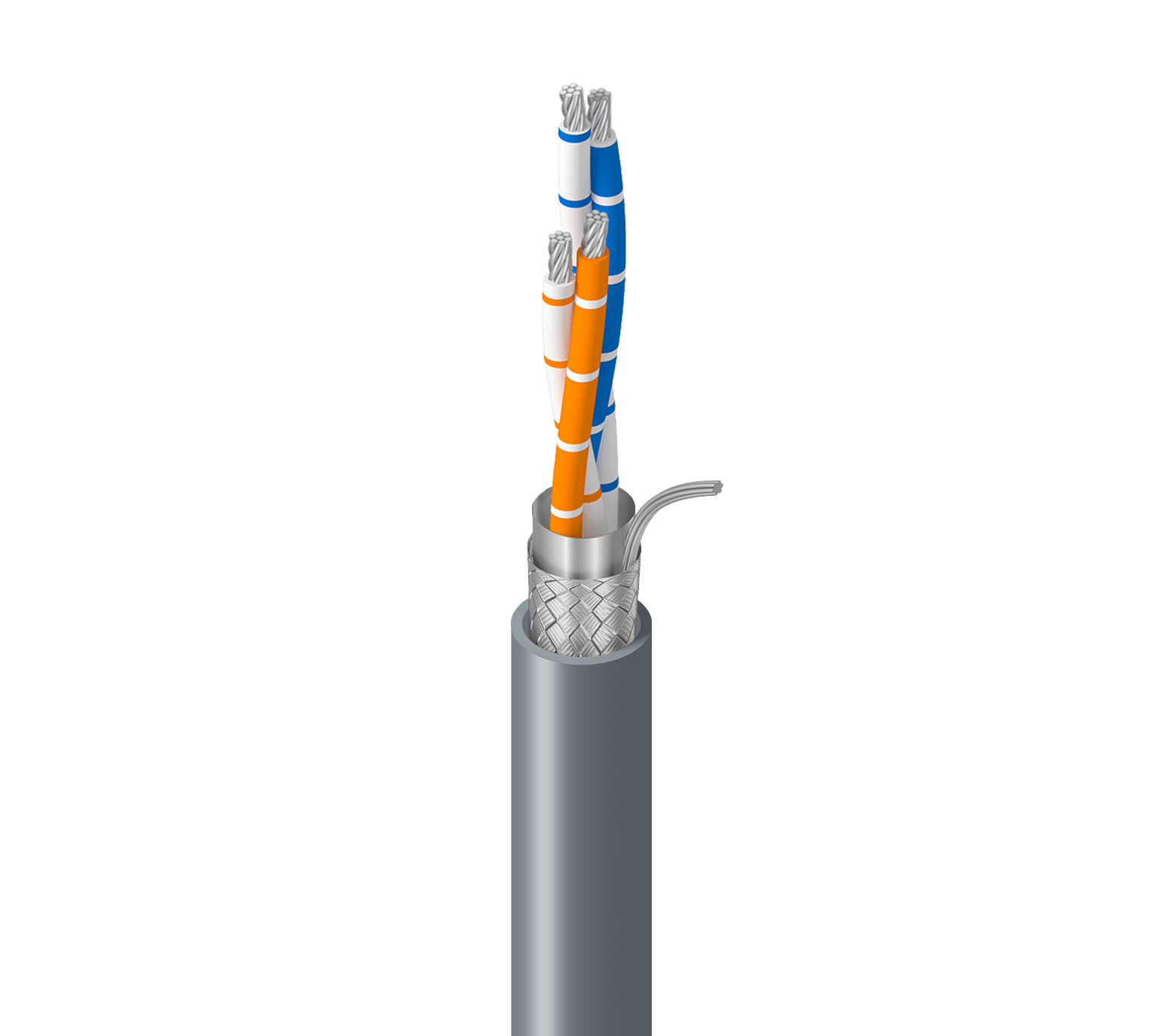

RS-485，2 对，24 AWG 绞合（7x32）镀锡铜导体，聚乙烯绝缘，双绞线，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（90% 覆盖率），24 AWG 绞合镀锡铜排扰线，LSZH 护套，CPR Cca

  • 上架时间:
    全球
  • 状态:
    有源
9842LW
  • 9842LW
1 的 1

规格

Expand All

适合应用

RS-485、POS；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、...）；线路电平音频；面板接线；串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，适用于长距离嘈杂环境等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White, White/Orange & Orange/White

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.0 mm (0.039 in) 8.40 mm (0.331 in)

线缆外廓直径（标称）

8.40 毫米（0.331 英寸）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m (23.0 pF/ft) 120 Ohm 5.2 ns/m 66% 2.1 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

7.2 欧姆/1000 英尺（24 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100m]
Pair(s) 1 1.97

电压

Voltage Rating
300 V

温度

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

弯曲半径

Stationary Min. Installation Min.
44 mm (1.7 in) 88 mm (3.5 in)

最大拉伸张力

395 N (88.8 lbf)

线缆毛重

96 千克/公里（65 磅/1000 英尺）

环境适应性

室内 - Euroclass Cca，室内，无卤，耐晒，耐油

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1a、d1、a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 80%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)

英国监管合规性

UKCA标识

其他标准合规性

DMX-512

更新和修订

修订编号：0.77 修订日期：09-07-2025

更新和修订

修订编号：0.77 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
9842LW.001000
9842LW.00305
9842LW.00500 铬黄 线盘 500 m 8719605193681
