产品编号: 9886

音频，控制 & 仪器，#20-6pr，PO，Indiv。 箔，HDPE Jkt，直接埋设

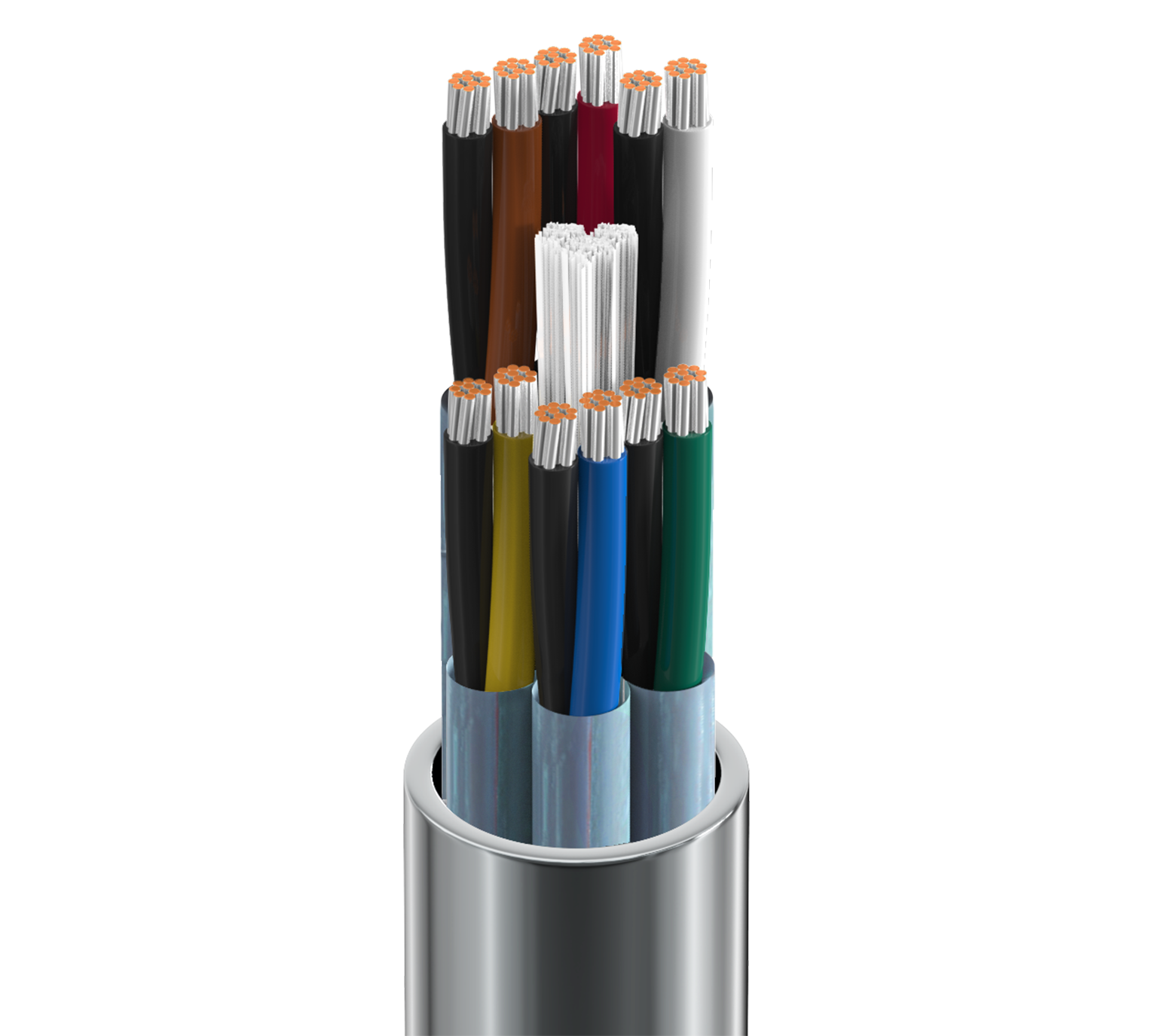

音频、控制 & 仪器电缆，20 AWG 绞合 (10x30) 镀锡铜导体，聚丙烯绝缘，6 对双绞线，单独采用 Beldfoil® 屏蔽（100% 覆盖率），22 AWG 绞合镀锡铜排扰线，高密度聚乙烯护套。

  • 上架时间:
    全球
  • 状态:
    有源
9886
  • 9886
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 6 20 AWG 10x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.013 in (0.33 mm) 0.063 in (1.6 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

内屏蔽

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC each pair

外层护套

Material Nom. Thickness Nom. Diameter
PE - Polyethylene 0.045 in (1.1 mm) 0.455 in (11.6 mm)

外护套1表说明

HDPE

线缆外廓直径（标称）

0.455 in (11.6 mm)

电气设备

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 11.3 Ohm/1000ft 11 Ohm/1000ft (36 Ohm/km) 30 pF/ft (98 pF/m) 55 pF/ft (180 pF/m) 50 Ohm 1.4 ns/ft 0.2 µH/ft (0.66 µH/m) 66% 2.7 Amps per Conductor at 25ºC

电压

Voltage Rating
350 V

温度

Operating
-40°C to +80°C

弯曲半径

Stationary Min. Installation Min.
4.6 in (120 mm) 4.6 in (120 mm)

最大拉伸张力

213 lb (96.6 kg)

线缆毛重

97 磅/1000 英尺

环境适应性

室内，室外，埋设

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.490 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.490 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9886 0101000 黑色 612825260004 C
9886 010500 黑色 612825260011 C
