产品编号: 123108A

RS485、3 Pr #22 Str TC、PE Ins、OS+TC Brd、PVC Jkt、AIA Armor、PVC Jkt、CMG、PLTC

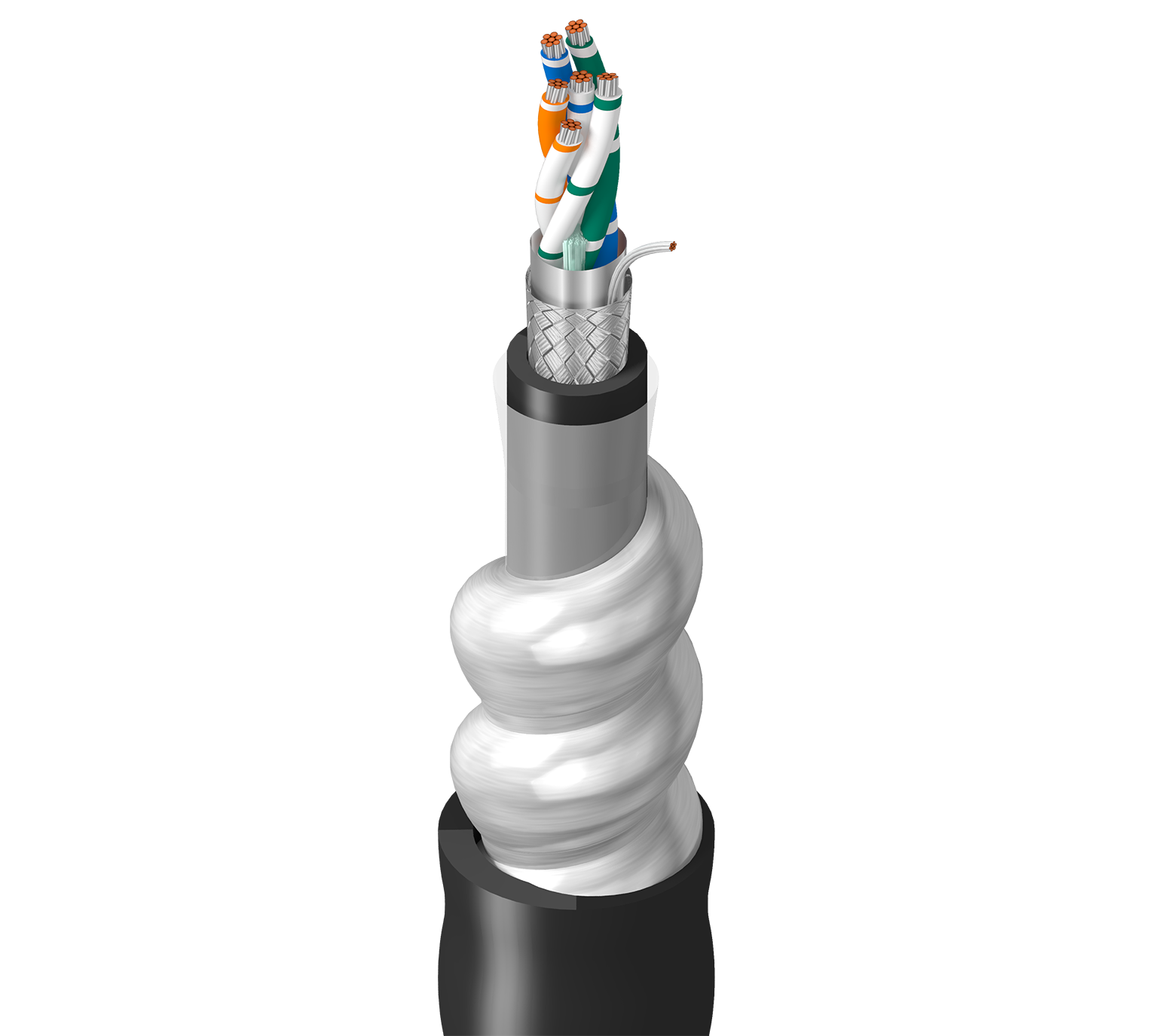

RS-485，3 对 22AWG (7x30) 镀锡铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (65%) 整体屏蔽，PVC 内护套，AIA 铠装，PVC 外护套，CMG，PLTC

  • 上架时间:
    全球
  • 状态:
    有源
123108A
  • 123108A
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、掩埋、串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，在长距离嘈杂环境中，户外如太阳能、照明等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 3 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

内护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.374 in (9.50 mm)

铠装

Armor Type & Material
AIA - Aluminum Interlock Armor

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.050 in (1.3 mm) 0.723 in (18.4 mm)

线缆外廓直径（标称）

0.723 in (18.4 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 14.7 Ohm/1000ft (48.2 Ohm/km) 11 pF/ft (36 pF/m) 120 Ohm 78% 2.7 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

2.6 欧姆/1000 英尺（8.5 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

电压

UL Voltage Rating
300 V (CM, PLTC)

温度

UL Temperature Operating
60°C -40°C to +60°C

温度表注意事项

-40 摄氏度

弯曲半径

Stationary Min. Installation Min.
8.7 in (220 mm) 8.7 in

最大拉伸张力

200 lb (91 kg)

线缆毛重

188 磅/1000 英尺（280 千克/公里）

环境适应性

室内、耐晒

阻燃性/遇火反应

UL1685 UL 装载，1202

NEC/UL合规性

第 725 条、第 800 条

CEC / C（UL）合规性

CMG HLBCD

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.67 修订日期：05-05-2023

更新和修订

修订编号：0.67 修订日期：05-05-2023
