产品编号: 133107A

RS485、2 Pr #22 Str TC、PE Ins、OS+TC Brd、PVC Jkt、SIA Armor、PVC Jkt、CM、PLTC

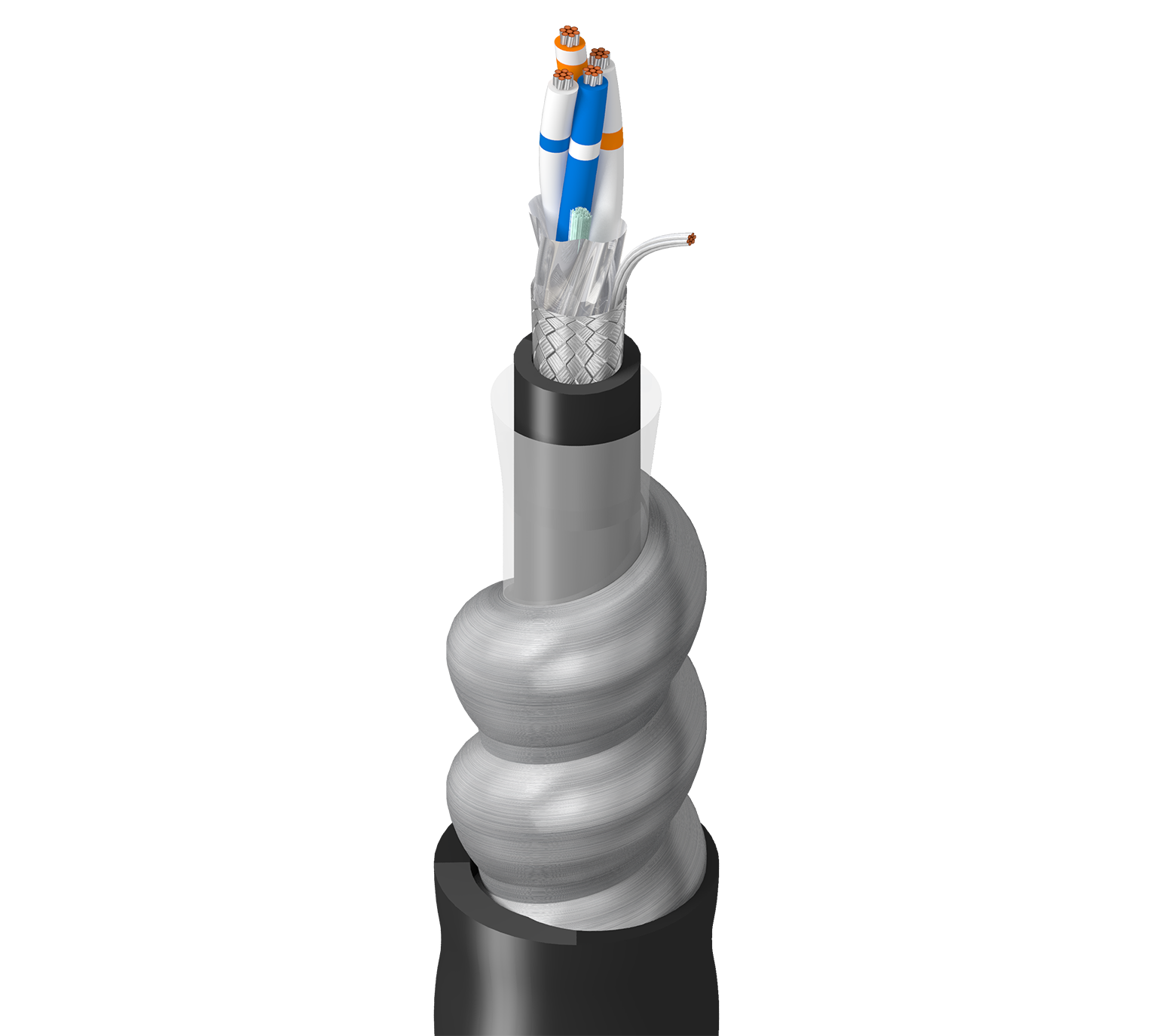

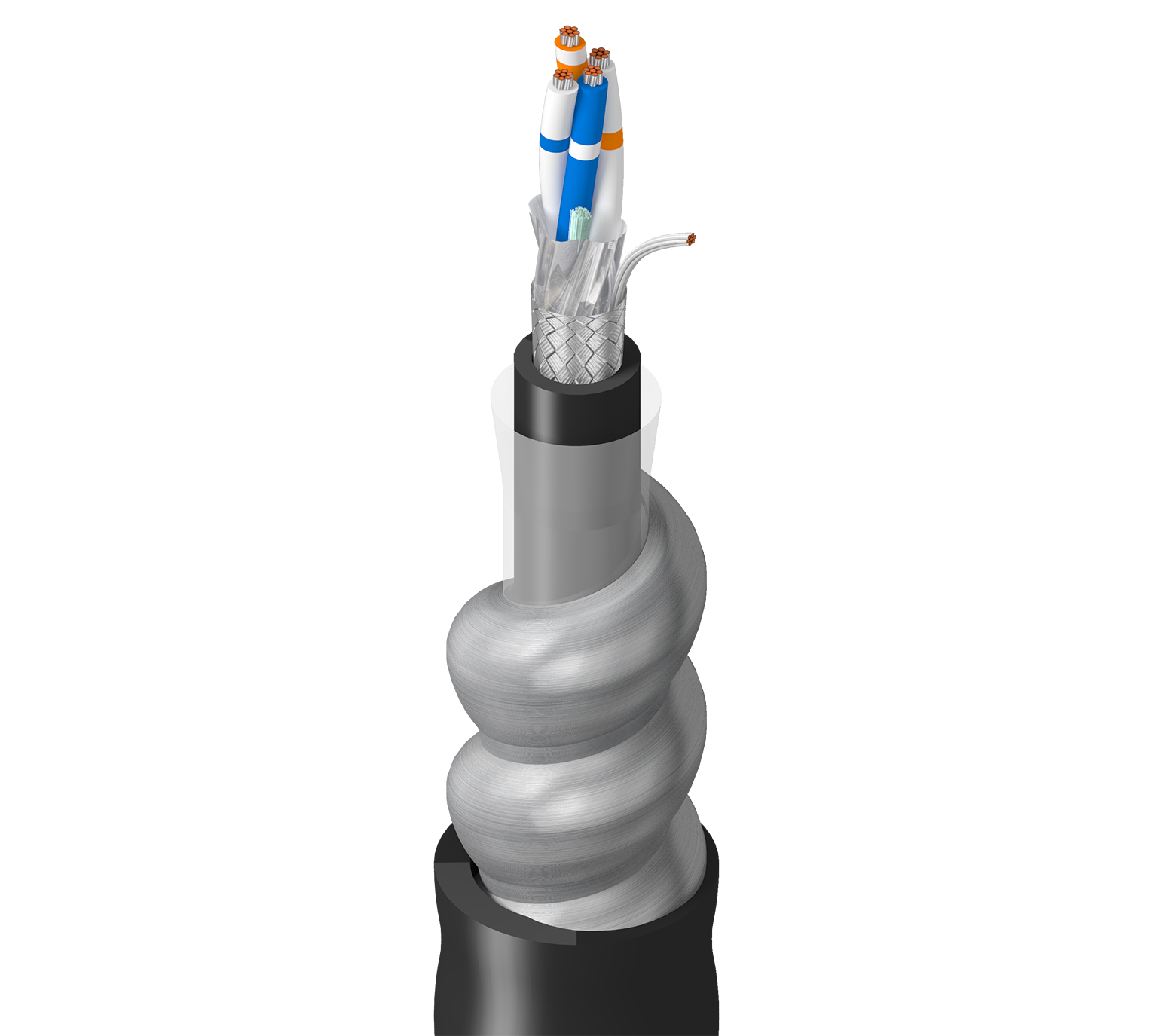

RS-485，2 对 22AWG (7x30) 镀锡铜线，PE 绝缘，Beldfoil®+ 镀锡铜编织 (65%) 整体屏蔽，PVC 内护套，钢互锁铠装，PVC 外护套，CM，PLTC

  • 上架时间:
    全球
  • 状态:
    有源
133107A
  • 133107A
1 的 1

规格

Expand All

适合应用

暴露于啮齿动物、挤压或切割力、掩埋、串行通信（RS-485 标准），包括 PLC、VFD、HMI、电机、RTU、SCADA 等，在长距离嘈杂环境中，户外如太阳能、照明等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

内护套

Material
PVC - Polyvinyl Chloride

铠装

Armor Type & Material
SIA - Steel Interlock Armor

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.696 in (17.7 mm)

线缆外廓直径（标称）

0.696 in (17.7 mm)

电气设备

Element Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 120 Ohm 78%

高频（标称/典型）

Element
Pair(s)

电压

UL Voltage Rating
300 V (CM, PLTC)

温度表注意事项

-40 摄氏度

环境适应性

耐日光性

NEC/UL合规性

第 725 条、第 800 条

CEC / C（UL）合规性

CMG HLBCD

更新和修订

修订编号：0.65 修订日期：05-05-2023

更新和修订

修订编号：0.65 修订日期：05-05-2023
