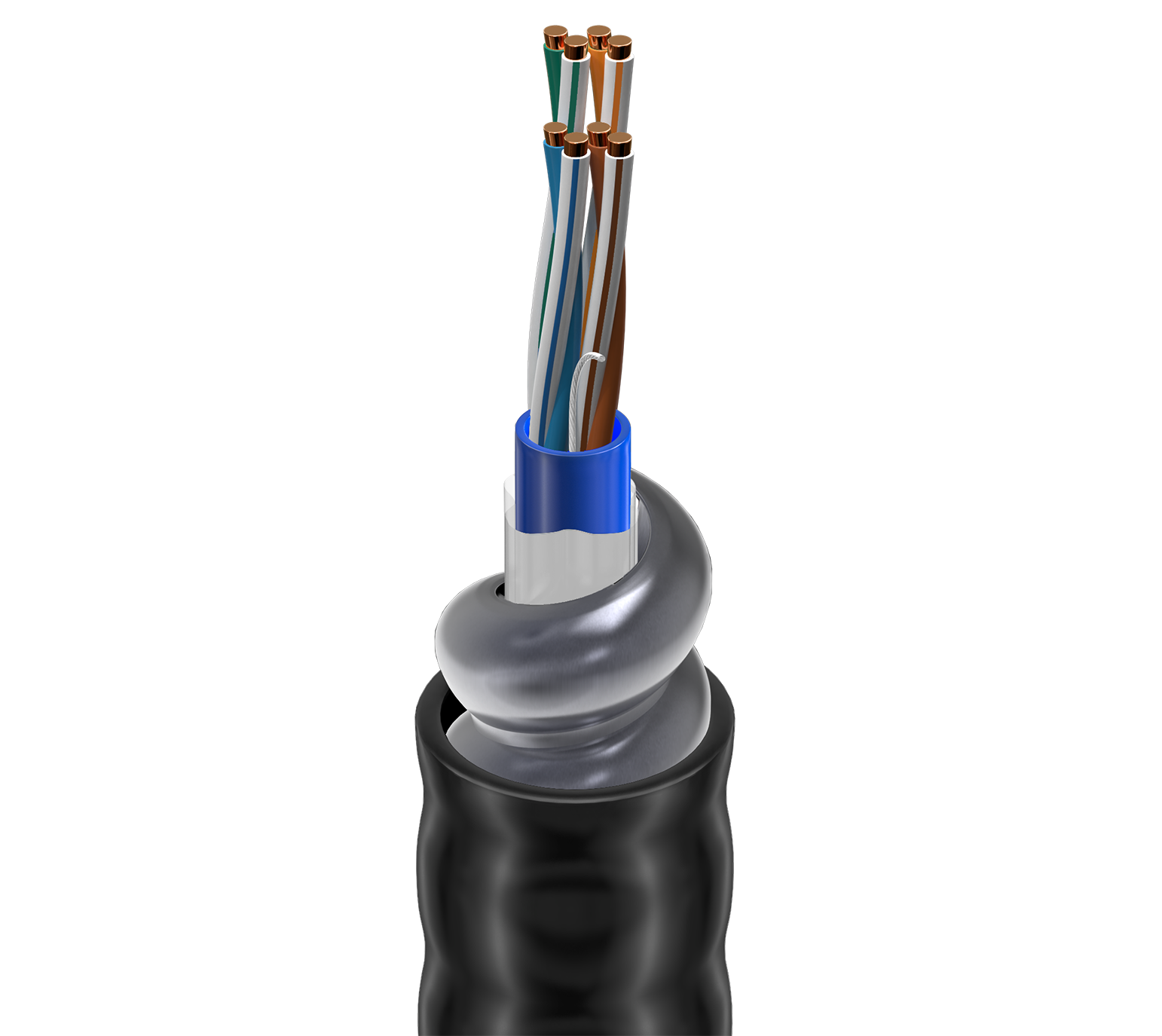

产品编号: 121700A

DataTuff® Cat 5e、4 Bonded-Pr #24 Sol BC、PO Ins、PVC Jkt、AIA Armor、PVC Jkt、CMG CM

工业以太网 Cat 5e，4 粘连线对 24AWG（实心）裸铜线，PO 绝缘，PVC 内护套，铝联锁铠装，PVC 外护套，CMG CM

  • 上架时间:
    全球
  • 状态:
    有源
121700A
  • 121700A
1 的 1

规格

Expand All

适合应用

恶劣环境、IIoT、工厂或过程自动化、IP 摄像机和设备、数据通信等。暴露于啮齿动物、挤压或切割力，

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Element Size Stranding Material No. of Pairs
Pair(s) 24 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

是

内护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.202 in (5.13 mm) Yes

铠装

Armor Type & Material
AIA - Aluminum Interlock Armor

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.553 in (14.0 mm)

线缆外廓直径（标称）

0.553 in (14.0 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 66 pF/ft

延迟

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
510 ns/100m 25 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 65.3 63.3 63.3 63.8 60.8 20 100 ± 12 105 ± 10
4 4.0 dB/100m 56.3 56.3 52.3 52.3 51.7 48.7 23 100 ± 12 100 ± 10
8 5.7 dB/100m 51.8 51.8 46.1 46.1 45.7 42.7 24.5 100 ± 12 100 ± 10
10 6.4 dB/100m 50.3 50.3 43.9 43.9 43.8 40.8 25 100 ± 12 100 ± 10
16 8.1 dB/100m 47.3 47.3 39.1 39.1 39.7 36.7 25 100 ± 12 100 ± 10
20 9.2 dB/100m 45.8 45.8 35.2 35.2 37.7 34.7 25 100 ± 12 100 ± 10
25 10.3 dB/100m 44.3 44.3 34.1 34.1 35.8 32.8 24.3 100 ± 15 100 ± 10
31.25 11.6 dB/100m 42.9 42.9 31.3 31.3 33.9 30.9 23.6 100 ± 15 100 ± 10
62.5 16.8 dB/100m 38.4 38.4 21.6 21.6 27.8 24.8 21.5 100 ± 15 100 ± 10
100 21.7 dB/100m 35.3 35.3 17.1 17.1 23.8 20.8 20.1 100 ± 15
155 27.7 dB/100m 32.5 32.5 4.7 4.7 19.9 16.9 19 100 ± 18
200 32 dB/100m 30.8 30.8 3 3 17.7 14.7 19 100 ± 20
250 36.4 dB/100m 29.3 29.3 0 0 15.8 12.8 18 100 ± 20
300 40.5 dB/100m 28.2 28.2 0 0 14.2 11.2 18 100 ± 20
310 41.3 dB/100m 27.9 27.9 13.9 10.9 18 100 ± 20
350 44.3 dB/100m 27.2 27.2 12.9 9.9 17 100 ± 22

电压

UL Voltage Rating Voltage Rating
300 V (CM) 300 V (CMG-HL)

温度

UL Temperature Operating Installation Storage
60°C -40°C To +75°C -25°C To +75°C -25°C To +85°C

弯曲半径

Stationary Min.
6.5 in (170 mm)

最大拉伸张力

40 lb (18 kg)

线缆毛重

123 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐晒，耐油，架空 - 承力吊索支撑

阻燃性/遇火反应

UL 1685（UL荷载）， FT4

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CMG, HL

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

数据类别

5e 类

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

美国专利号's 5606151; 5734126 工作温度受长度降额影响。 电缆符合 UL 1581 规定的 -40C 冷弯要求。

更新和修订

修订编号：0.573 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.573 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
121700A 0101000 黑色 线盘 1,000 ft 612825108962 C Z
121700A 0103000 黑色 线盘 3,000 ft 612825399728 C Z
121700A 0105000 黑色 线盘 5,000 ft 612825108979 C Z
121700A 0081000 灰色 线盘 1,000 ft 612825108955 C Z
