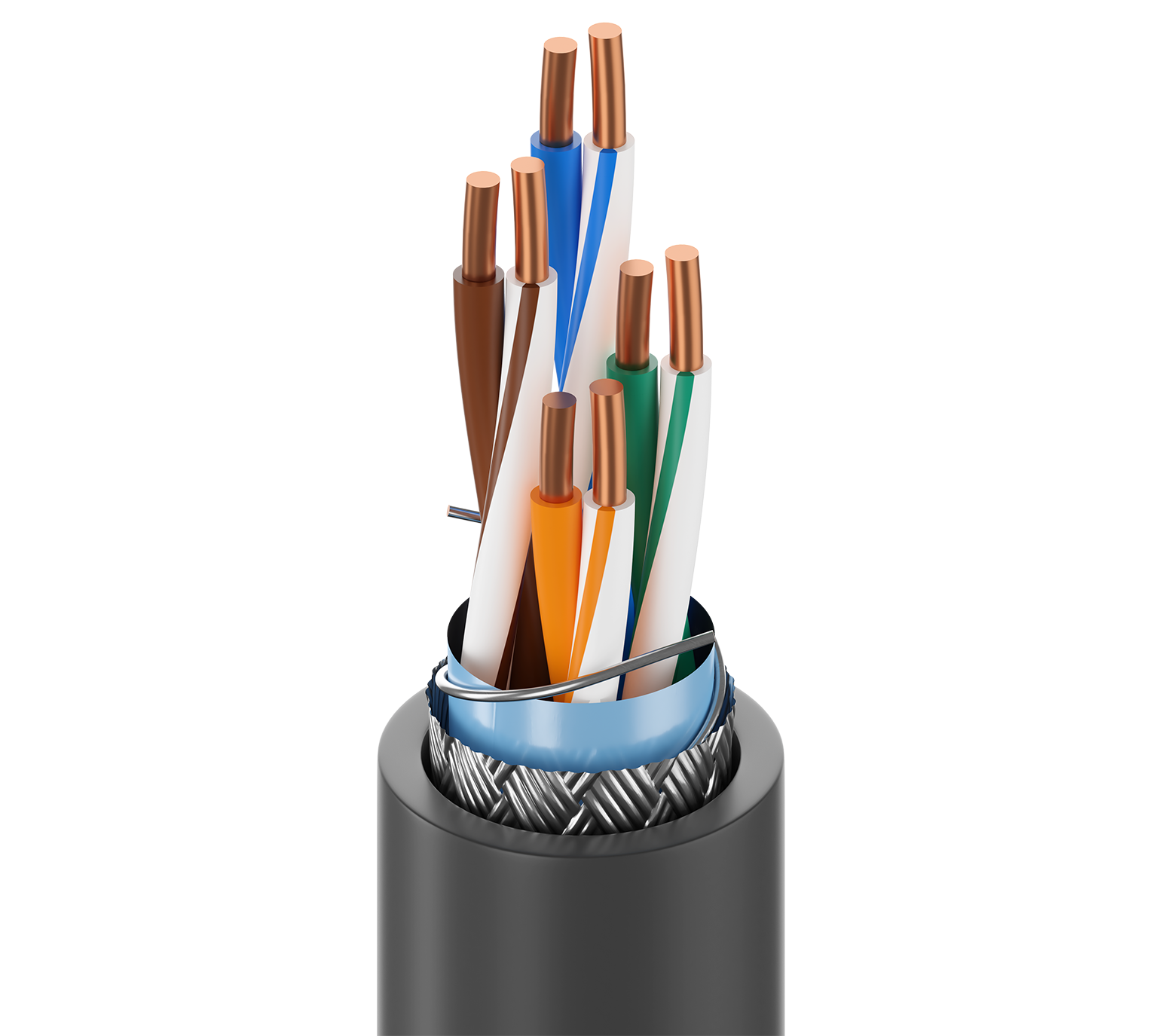

产品编号: 7921A

DataTuff® Cat 5e、4 Bonded-Pr #24 Sol BC、PO Ins、OS+TC Brd、PVC Jkt、CMR CMX- 户外

工业以太网 Cat 5e,4 粘连线对 24AWG(实心)裸铜,PO 绝缘,整体 Beldfoil®+ 镀锡铜编织(70%)屏蔽,PVC 外护套,CMR CMX- 户外

  • 上架时间:
    全球
  • 状态:
    有源

适合应用

嘈杂环境、户外、恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息,请访问 https://www.belden.com/patents

导体

Element Size Stranding Material
Pair(s) 24 AWG Solid BC - Bare Copper

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

外屏蔽

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 26 AWG (Solid) TC Two drain wires applied helically for added flexibility
Braid Tinned Copper (TC) 70%

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.33 in (8.4 mm) No

线缆外廓直径(标称)

0.33 in (8.4 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 150 pF/ft

延迟

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
538 ns/100m 45 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. SRL (Structural Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63 60 63.8 60.8 20 20 100 ± 15 95-110
4 4.1 dB/100m 56.3 53.3 51 49 51.7 48.7 23.6 23.6 100 ± 15 95-110
8 5.8 dB/100m 51.8 48.8 46 43 45.7 42.7 25.4 25.4 100 ± 15 95-107
10 6.5 dB/100m 50.3 47.3 43 41 43.8 40.8 26 26 100 ± 15 95-107
16 8.2 dB/100m 47.3 44.3 39 36 39.7 36.7 26 26 100 ± 15 95-107
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.7 34.7 26 26 100 ± 15 95-107
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 25.5 25.5 100 ± 15 95-107
31.25 11.7 dB/100m 42.9 39.9 31 28 33.9 30.9 25 25 100 ± 15 95-107
62.5 17.0 dB/100m 38.4 35.4 22 19 27.8 24.8 23.5 23.5 100 ± 15 95-107
100 22.0 dB/100m 35.3 32.3 14 11 23.8 20.8 22.5 22.5 100 ± 15

电压

UL Voltage Rating
300 V (CMR), 300 V (CMX-Outdoor)

温度

UL Temperature Operating Installation Storage
60°C -40°C To +75°C -25°C To +75°C -40°C To +80°C

弯曲半径

Stationary Min.
1.32 in (33.5 mm)

最大拉伸张力

75 lb (34 kg)

线缆毛重

50 磅/1000 英尺

环境适应性

室内/室外,室内,室外,耐晒,耐油

阻燃性/遇火反应

UL1666 立管、FT4、IEEE 1202 垂直托盘燃烧测试、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别:Eca

NEC/UL合规性

第 800 条、CMR、CMX- 户外

CEC / C(UL)合规性

CMX-室外

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU(RoHS 2 修正案)、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH:2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

EtherNet/IP 是 ControlNet International, Ltd. 的商标,由 Open DeviceNet Vendor Association, Inc. 授权使用。工作温度会因长度降低而变化。 电缆符合 UL 1581 规定的 -40C 冷弯要求。

更新和修订

修订编号:0.535 修订日期:09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号:0.535 修订日期:09-07-2025

脚注

C——采用木线盘收线。


零件编号

货号 颜色 收起类型 长度 UPC 脚注
7921A 0101000 黑色 线盘 1,000 ft 612825191261 C
7921A 0102000 黑色 线盘 2,000 ft 612825191278 C
7921A 0061000 蓝色 线盘 1,000 ft 612825191254 C
7921A 0021000 红色 线盘 1,000 ft 612825191247 C
7921A 1NH1000 蓝绿色 线盘 1,000 ft 612825191285 C
