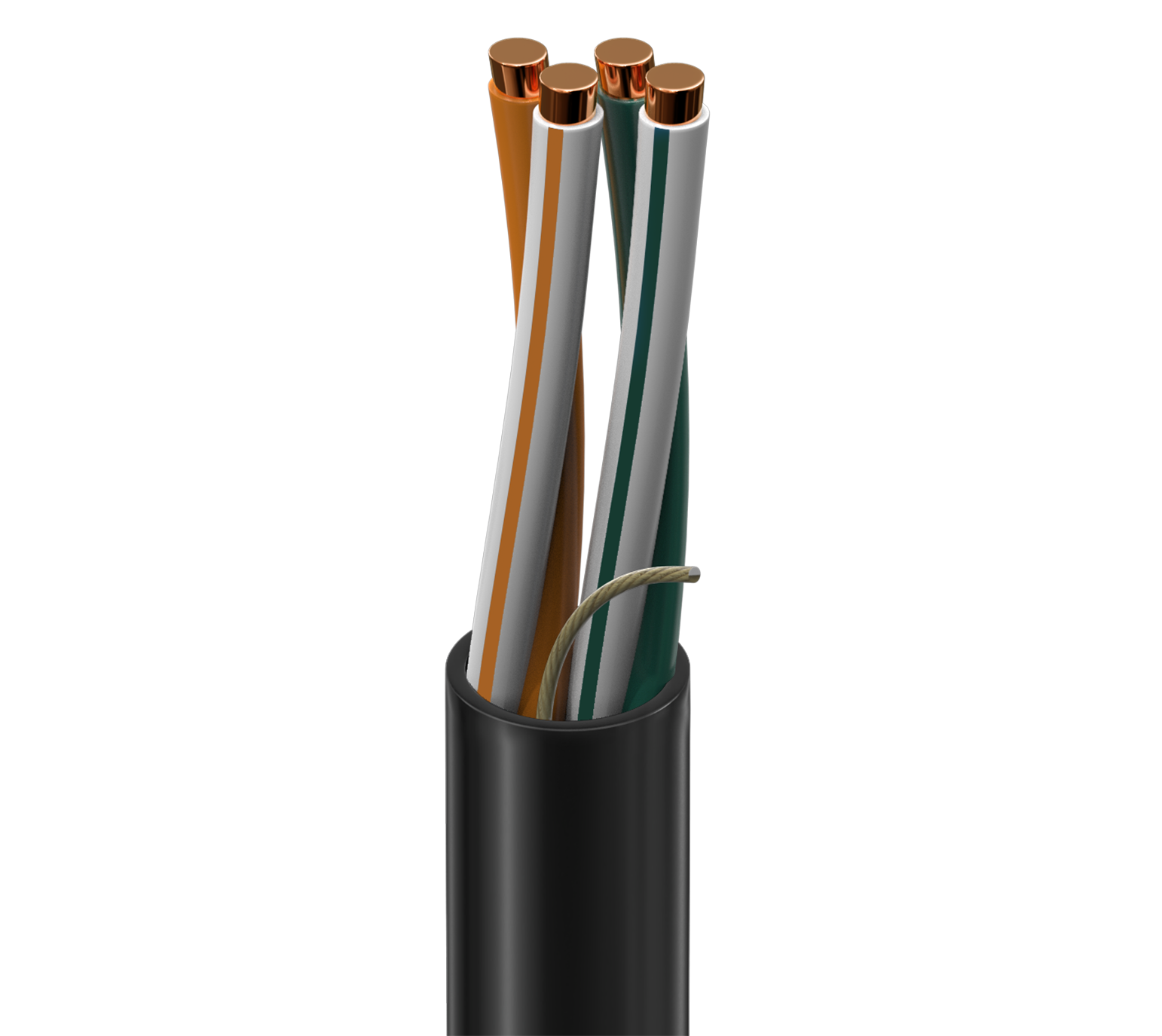

产品编号: 7932A

DataTuff® 5e、2 Bonded-Pr #24 Sol BC、PO Ins、PVC Jkt、CMR SUN RES OIL RES

工业以太网 Cat 5e，2 条粘合对 24AWG（实心）裸铜线，PO 绝缘，PVC 外护套，CMR SUN RES OIL RES

  • 上架时间:
    全球
  • 状态:
    有源
7932A
  • 7932A
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

导体

Element AWG Stranding Material Nominal Diameter No. of Pairs
Pair(s) 24 Solid BC - Bare Copper 0.02 in 2

导体数

4

总对数

2

绝缘

Element Material Nominal Diameter Nominal Wall Thickness
Pair(s) PO - Polyolefin 0.043 in 0.010 in

粘连线对结构

是

颜色表

Number Color
1 Orange & White/Orange
2 Green & White/Green

外层护套

Material Nominal Diameter Ripcord
PVC - Polyvinyl Chloride 0.207 in Yes

导体DCR

Max. Conductor DCR Max. DCR Unbalance
29.7 Ohm/1000ft 3 %

电容

Max. Capacitance Unbalance Nom.Mutual Capacitance
90 pF/100m 15 pF/ft

延迟

Max. Delay Max. Delay Skew Nominal Velocity of Propagation (VP) [%]
510 ns/100m 25 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Max./Min. Fitted Impedance
1 MHz 2 dB/100m 65.3 dB 65.3 dB 63.3 dB 63.3 dB 63.8 dB 60.8 dB 20 dB 100 ± 12 Ohm 95-110 Ohm
4 MHz 4 dB/100m 56.3 dB 56.3 dB 52.3 dB 52.3 dB 51.7 dB 48.7 dB 23.6 dB 100 ± 12 Ohm 95-110
8 MHz 5.7 dB/100m 51.8 dB 51.8 dB 46.1 dB 46.1 dB 45.7 dB 42.7 dB 25.4 dB 100 ± 12 Ohm 95-107
10 MHz 6.4 dB/100m 50.3 dB 50.3 dB 43.9 dB 43.9 dB 43.8 dB 40.8 dB 26 dB 100 ± 12 Ohm 95-107
16 MHz 8.1 dB/100m 47.3 dB 47.3 dB 39.1 dB 39.1 dB 39.7 dB 36.7 dB 26 dB 100 ± 12 Ohm 95-107
20 MHz 9.2 dB/100m 45.8 dB 45.8 dB 35.2 dB 35.2 dB 37.7 dB 34.7 dB 26 dB 100 ± 12 Ohm 95-107
25 MHz 10.3 dB/100m 44.3 dB 44.3 dB 34.1 dB 34.1 dB 35.8 dB 32.8 dB 25.5 dB 100 ± 15 Ohm 95-107
31.25 MHz 11.6 dB/100m 42.9 dB 42.9 dB 31.3 dB 31.3 dB 33.9 dB 30.9 dB 25 dB 100 ± 15 Ohm 95-107
62.5 MHz 16.8 dB/100m 38.4 dB 38.4 dB 21.6 dB 21.6 dB 27.8 dB 24.8 dB 23.5 dB 100 ± 15 Ohm 95-107
100 MHz 21.7 dB/100m 35.3 dB 35.3 dB 17.1 dB 17.1 dB 23.8 dB 20.8 dB 22.5 dB 100 ± 15 Ohm
155 MHz 27.7 dB/100m 32.5 dB 32.5 dB 4.7 dB 4.7 dB 19.9 dB 16.9 dB 19 dB 100 ± 18 Ohm
200 MHz 32 dB/100m 30.8 dB 30.8 dB 3 dB 3 dB 17.7 dB 14.7 dB 19 dB 100 ± 20 Ohm
250 MHz 36.4 dB/100m 29.3 dB 29.3 dB 0 dB 0 dB 15.8 dB 12.8 dB 18 dB 100 ± 20 Ohm
300 MHz 40.5 dB/100m 28.2 dB 28.2 dB 0 dB 0 dB 14.2 dB 11.2 dB 18 dB 100 ± 20 Ohm
310 MHz 41.3 dB/100m 27.9 dB 27.9 dB 13.9 dB 10.9 dB 18 dB 100 ± 20 Ohm
350 MHz 44.3 dB/100m 27.2 dB 27.2 dB 12.9 dB 9.9 dB 17 dB 100 ± 22 Ohm

电压

UL Voltage Rating
300 V RMS

安装温度范围

-25°C 至 +75°C

UL 温度等级

75°C

储存温度范围

-40°C 至 +85°C

工作温度范围

-40°C 至 +75°C

抗紫外线

是

线缆毛重

17 磅/1000 英尺

最大推荐拉力

20 lbs

安装时的最小弯曲半径

2.07 in

最小短轴弯曲半径

0.25 in

NEC条款

第八百条

NEC/(UL) 合规性

CMR

CEC/C(UL) 合规性

CMR

ISO/IEC合规性

ISO/IEC 11801 5e 类

CPR Euroclass

Eca

数据类别

5e 类

TIA/EIA合规

TIA-568.C.2 超五类

第三方性能验证

UL 认证 Cat 5e

环境空间

室内/户外

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

适合性 - 室内

是

适合性 - 耐油性

是

适合性 - 户外

是

适合性 - 耐晒性

是

CSA/C(UL) 阻燃性

FT4

UL阻燃性

UL1666 立管

IEC阻燃性

IEC 60332-1-2

UL额定电压

300 V RMS

静压室（是/否）

否

脚注

C——采用木线盘收线。

备注

美国专利号's 5, 606, 151；5, 734, 126。EtherNet IP 是 ControlNet International, Ltd. 的商标，由 Open DeviceNet Vendor Association, Inc. 授权。工作温度会因长度而降低。 电缆符合 UL 1581 规定的 -40C 冷弯要求。
