产品编号: 7957A

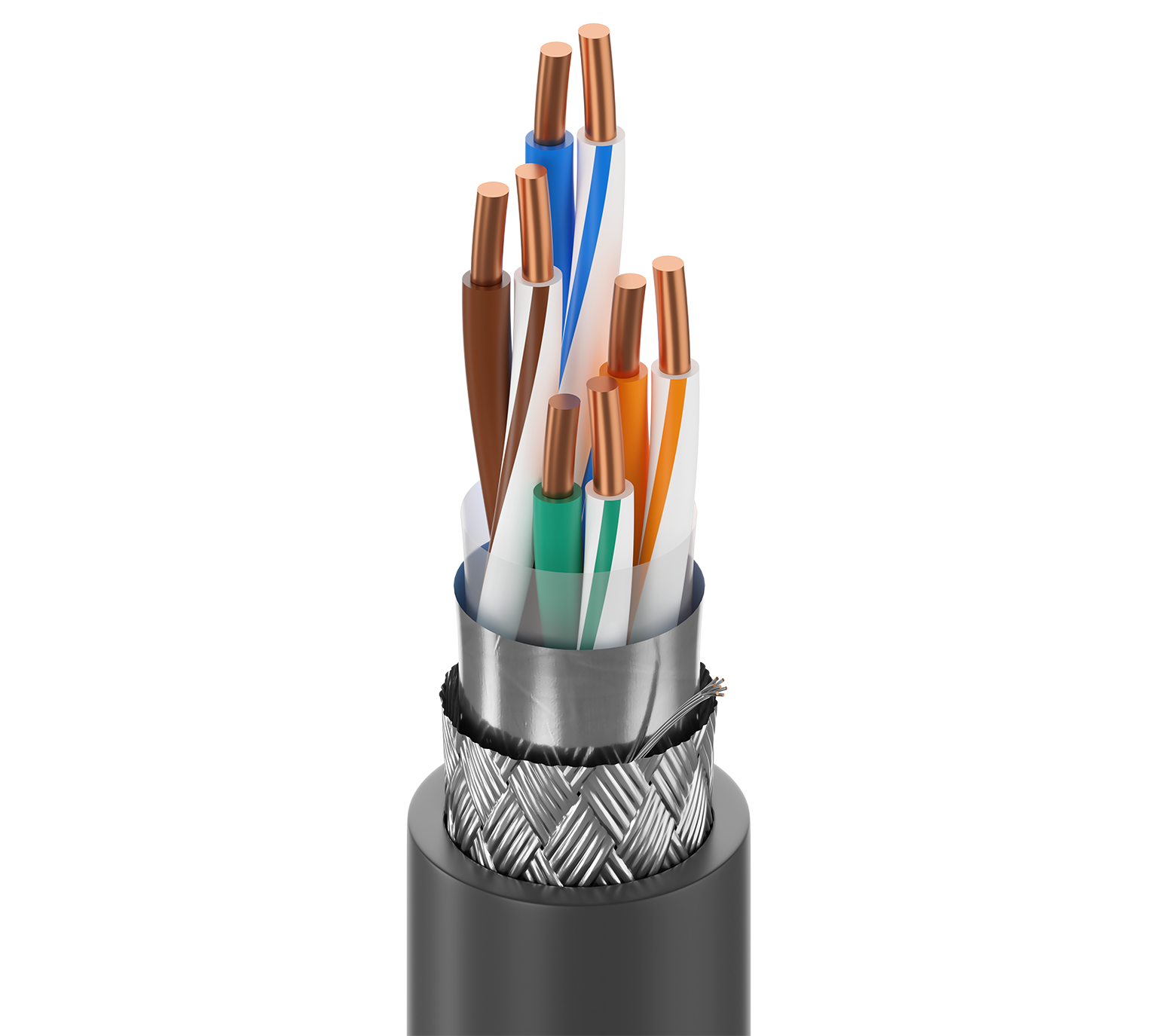

DataTuff® Cat 5e、4 Bonded-Pr #24 Sol BC、PO Ins、OS+TC Brd、PVC Jkt、CMR CMX- 户外

工业以太网 Cat 5e，4 粘连线对 24AWG（实心）裸铜，PO 绝缘，整体 Beldfoil®+ 镀锡铜编织（70%）屏蔽，PVC 外护套，CMR CMX- 户外

  • 上架时间:
    全球
  • 状态:
    有源
7957A
  • 7957A
1 的 1

规格

Expand All

适合应用

嘈杂环境、室外、带有高压设备的机柜中，例如电机控制中心、恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Element Size Stranding Material No. of Pairs
Pair(s) 24 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

是

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Polyester + Bi-Laminate (Alum+Poly) 100% 26 AWG (Solid) TC
Braid Tinned Copper (TC) 70%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.33 in (8.4 mm)

线缆外廓直径（标称）

0.33 in (8.4 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 150 pF/ft

延迟

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
538 ns/100m 45 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. SRL (Structural Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63 60 63.8 60.8 20 20 100 ± 15 95-110
4 4.1 dB/100m 56.3 53.3 51 49 51.7 48.7 23.6 23.6 100 ± 15 95-110
8 5.8 dB/100m 51.8 48.8 46 43 45.7 42.7 25.4 25.4 100 ± 15 95-107
10 6.5 dB/100m 50.3 47.3 43 41 43.8 40.8 26 26 100 ± 15 95-107
16 8.2 dB/100m 47.3 44.3 39 36 39.7 36.7 26 26 100 ± 15 95-107
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.7 34.7 26 26 100 ± 15 95-107
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 25.5 25.5 100 ± 15 95-107
31.25 11.7 dB/100m 42.9 39.9 31 28 33.9 30.9 25 25 100 ± 15 95-107
62.5 17.0 dB/100m 38.4 35.4 22 19 27.8 24.8 23.5 23.5 100 ± 15 95-107
100 22.0 dB/100m 35.3 32.3 14 11 23.8 20.8 22.5 22.5 100 ± 15

电压

UL Voltage Rating
300 V (CMR, CMX-Outdoor), 600 V (AWM 21047)

温度

UL Temperature Operating Installation
60°C -40°C To +75°C -25°C To +75°C

弯曲半径

Stationary Min.
2.5 in (64 mm)

最大拉伸张力

75 lb (34 kg)

线缆毛重

49 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐晒，耐油

阻燃性/遇火反应

UL1666 立管，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 800 条、CMR、CMX- 户外

AWM合规性

AWM 21047

CEC / C（UL）合规性

CMX-室外

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

EtherNet/IP 是 ControlNet International, Ltd. 的商标，由 Open DeviceNet Vendor Association, Inc. 授权使用。工作温度会因长度降低而变化。 电缆通过了 UL 1581 规定的 -40C 冷弯测试。不适用于 600 V 电力输送。

更新和修订

修订编号：0.554 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.554 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7957A 0101000 黑色 线盘 1,000 ft 612825192022
7957A 0102000 黑色 线盘 2,000 ft 612825192039
7957A 0061000 蓝色 线盘 1,000 ft 612825192008
7957A 0081000 灰色 线盘 1,000 ft 612825192015 C
7957A 0021000 红色 线盘 1,000 ft 612825191995 C
7957A 1NH1000 蓝绿色 线盘 1,000 ft 612825192046
