产品编号: 7961A

DataTuff® Cat 5e，1 四芯（2 主）#22 Str TC，PO Ins，OS+TC Brd，PVC Jkt，CMG CMX- 户外

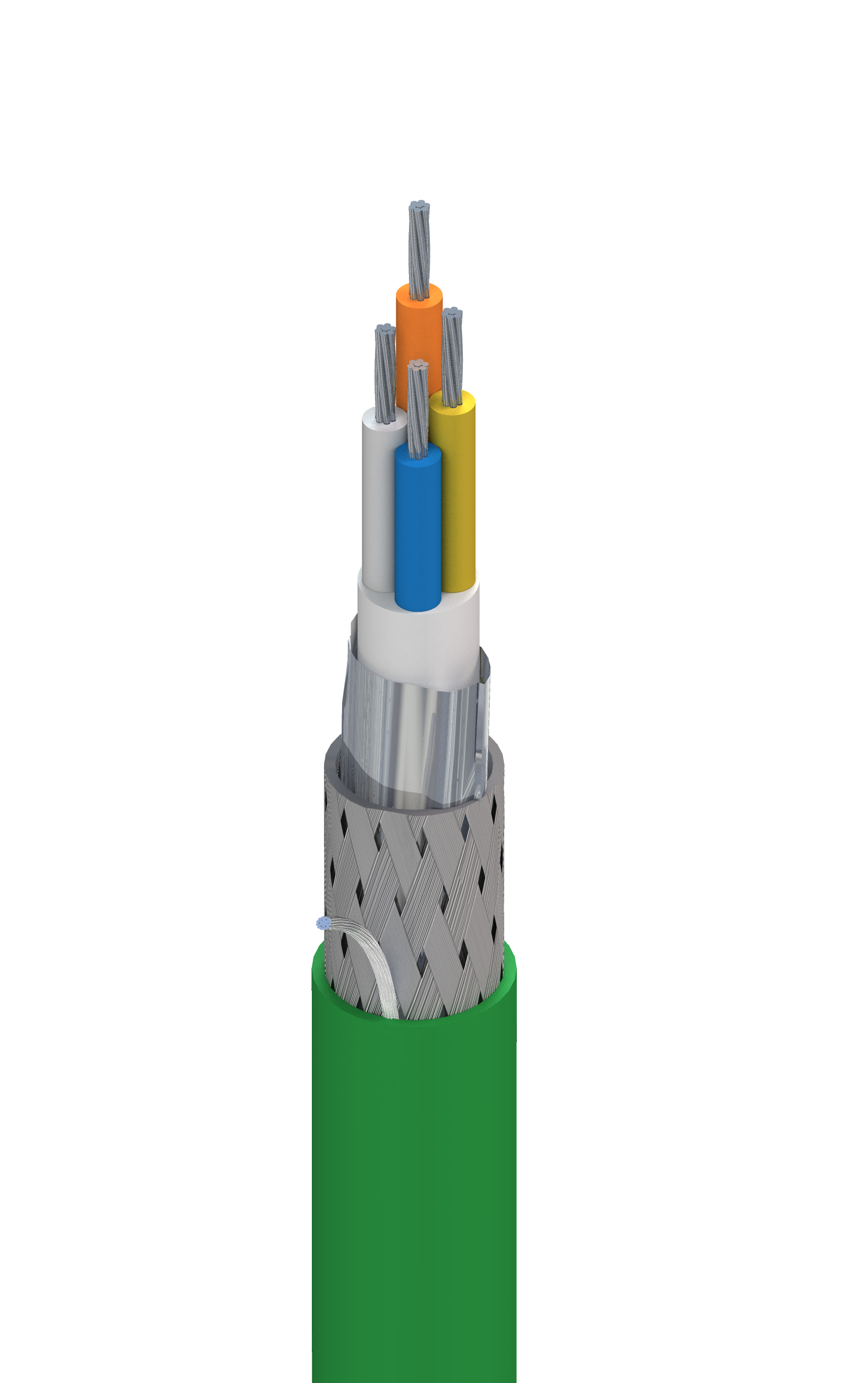

工业以太网 Cat 5e，1 四线（2 对）22AWG（7x30）镀锡铜线，PO 绝缘，Belfoil®+ 镀锡铜编织（85%）整体屏蔽，PVC 外护套，CMG CMX-Outdoor

  • 上架时间:
    全球
  • 状态:
    有源
7961A
  • 7961A
1 的 1

规格

Expand All

适合应用

PROFINET、户外、恶劣环境、IIoT、工厂或过程自动化、IP 摄像机和设备、数据通信等。

导体

Element Size Stranding Material
Quad(s) 22 AWG 7x30 TC - Tinned Copper

绝缘

Material Color Code
PO - Polyolefin White, Blue, Yellow, Orange

内护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.164 in (4.17 mm)

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.272 in (6.91 mm) No

线缆外廓直径（标称）

0.272 in (6.91 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
57 Ohm/km (17 Ohm/1000ft) 150 pF/ft

延迟

Max. Delay Nom. Velocity of Prop.
552 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.1 dB/100m 65.3 62.3 63.2 63.8 60.8 23 100 ± 20.2 105 ±10
4 4.0 dB/100m 56.3 53.3 56.3 51.7 48.7 23 100 ± 14.2 100 ±10
8 5.6 dB/100m 51.8 48.8 46.2 45.7 42.7 23 100 ± 11.3 100 ±10
10 6.3 dB/100m 50.3 47.3 43.9 43.8 40.8 25 100 ± 11.3 100 ±10
16 8.0 dB/100m 47.3 44.3 35.2 39.7 36.7 25 100 ± 11.3 100 ±10
20 9.0 dB/100m 45.8 42.8 36.5 37.7 34.7 25 100 ± 11.3 100 ±10
25 10.1 dB/100m 44.3 41.3 34.2 35.8 32.8 25.5 100 ± 11.3 100 ±10
31.25 11.4 dB/100m 42.9 39.9 31.3 33.9 30.9 23.6 100 ± 13.2 100 ±10
62.5 16.5 dB/100m 38.4 35.4 21.6 27.8 24.8 21.5 100 ± 16.9 100 ±10
100 21.3 dB/100m 35.3 32.3 17.1 23.8 20.8 20.1 100 ± 20.0 100 ±10

电压

UL Voltage Rating
300 V (CMG, CMX-Outdoor), 600 V (AWM 21047)

温度

UL Temperature Operating Installation Storage
60°C -40°C To +80°C -20°C To +60°C -40°C To +80°C

弯曲半径

Stationary Min.
2.560 in (65.02 mm)

最大拉伸张力

55 lb (25 kg)

线缆毛重

43 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐晒，耐油

阻燃性/遇火反应

UL 1685（UL 负载）、FT4、IEEE 1202 垂直托盘燃烧测试、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 800 条、CMG、CMX-Outdoor、ITC、PLTC

AWM合规性

AWM 21047

CEC / C（UL）合规性

CMX-室外；CMG

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-6

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

工作温度随长度降低而变化。 电缆通过了 UL 1581 规定的 -40C 冷弯测试。低于 4 MHz 的限制仅供参考。

更新和修订

修订编号：0.433 修订日期：09-07-2025

更新和修订

修订编号：0.433 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN
7961A.00305 绿色 线盘 305 m 8719605016799
7961A.00610 绿色 线盘 610 m 8719605016805
7961A 1SW1000 绿色, RAL 6018 612825367314
7961A 1SW2000 绿色, RAL 6018 612825367321
