| 适合应用 | 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等，防啮齿类动物, 抗压, 或防刺穿， |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |

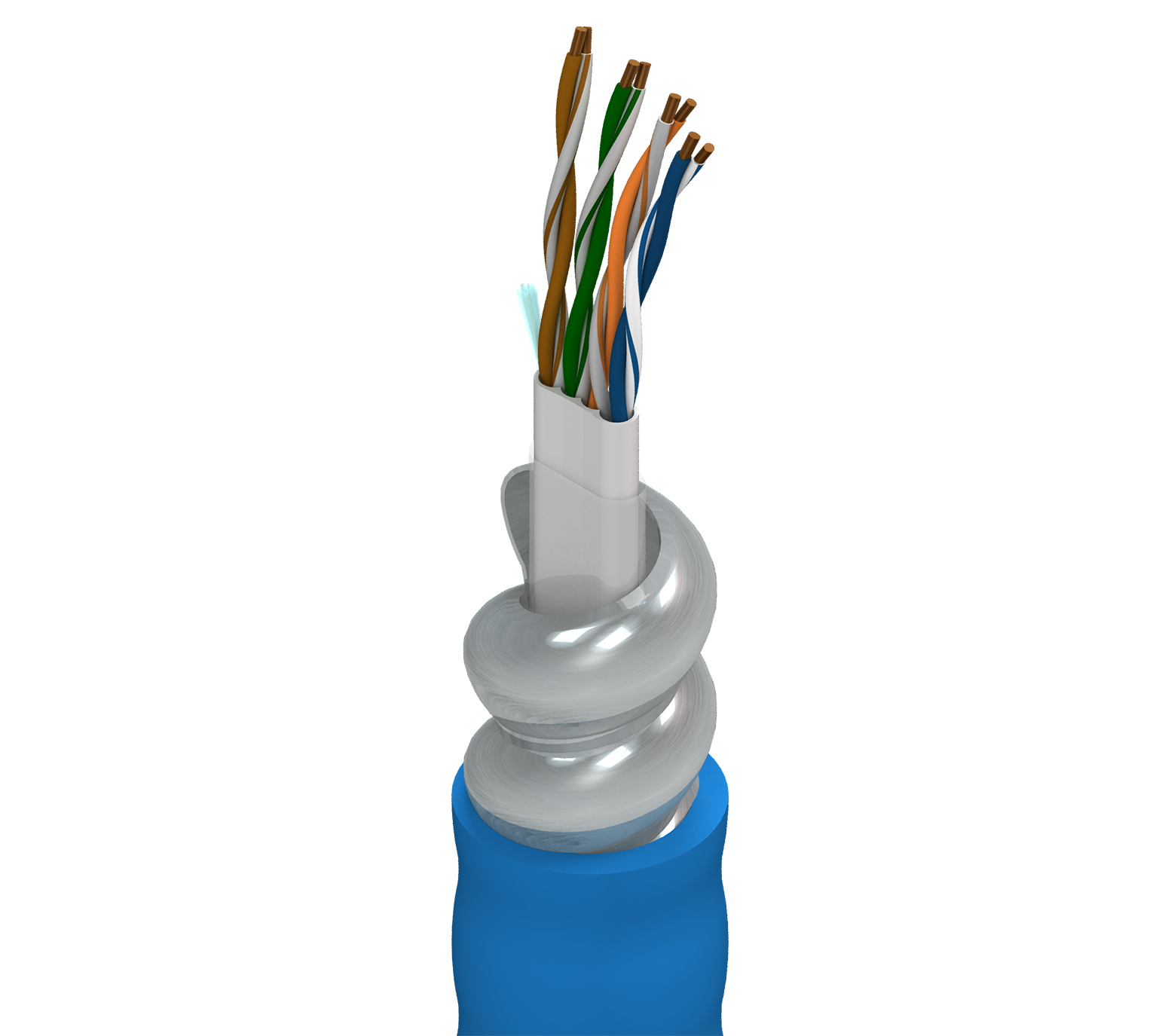

| 元件 | 尺寸 | 绞合 | 材料 | 对数 | 元件数 |
|---|---|---|---|---|---|
| 线对 | 23AWG | 实心 | BC - 裸铜 | 4 | 4 |
| 材料 | 色标 |
|---|---|
| PO - 聚烯烃 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
|
粘连线对 |
是 |
|---|
| 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.365 x 0.165 in | 是 |
| 铠装类型和材料 |
|---|
| AIA - 铝联锁铠装 |
| 材料 | 标称直径 |
|---|---|
| PVC - 聚氯乙烯 | 0.725 in（18.4 mm） |
|
线缆外廓直径（标称） |
0.725 in（18.4 mm） |
|---|
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 330 pF/100m |
| 最大延迟 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|
| 510 ns/100m | 25 ns/100m | 70% |
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.9 dB/100m | 74.3 | 72.3 | 72.4 | 70.4 | 67.8 | 64.8 | 20 | 100 ± 12 | 100 ± 15 |
| 4 | 3.7 dB/100m | 65.3 | 63.3 | 61.6 | 59.6 | 55.7 | 52.7 | 23 | 100 ± 12 | 100 ± 15 |
| 8 | 5.3 dB/100m | 60.3 | 58.8 | 55.5 | 53.5 | 49.7 | 46.7 | 24.5 | 100 ± 12 | 100 ± 15 |
| 10 | 5.9 dB/100m | 59.3 | 57.3 | 53.4 | 51.4 | 47.8 | 44.8 | 25 | 100 ± 12 | 100 ± 15 |
| 16 | 7.5 dB/100m | 56.3 | 54.3 | 48.7 | 46.7 | 43.7 | 40.7 | 25 | 100 ± 12 | 100 ± 8 |
| 20 | 8.4 dB/100m | 54.8 | 52.8 | 46.4 | 44.4 | 41.7 | 38.7 | 25 | 100 ± 12 | 100 ± 8 |
| 25 | 9.5 dB/100m | 53.4 | 51.4 | 43.9 | 41.9 | 39.8 | 36.8 | 24.3 | 100 ± 15 | 100 ± 8 |
| 31.25 | 10.6 dB/100m | 51.9 | 49.9 | 41.2 | 39.2 | 37.9 | 34.9 | 23.6 | 100 ± 15 | 100 ± 8 |
| 62.5 | 15.4 dB/100m | 47.4 | 45.4 | 32 | 30 | 31.8 | 28.8 | 21.5 | 100 ± 15 | 100 ± 8 |
| 100 | 19.8 dB/100m | 44.3 | 42.3 | 24.5 | 22.5 | 27.8 | 24.8 | 21 | 100 ± 15 | |
| 155 | 25.1 dB/100m | 41.5 | 39.5 | 16.3 | 14.3 | 23.9 | 20.9 | 21 | 100 ± 15 | |
| 200 | 29.0 dB/100m | 39.9 | 37.9 | 10.8 | 10 | 21.7 | 18.7 | 21 | 100 ± 15 | |
| 250 | 32.8 dB/100m | 38.3 | 36.3 | 5.5 | 3.5 | 19.8 | 16.8 | 18 | 100 ± 20 | |
| 300 | 35.2 dB/100m | 37.2 | 34.2 | 0.7 | 0 | 18.2 | 15.2 | 18 | 100 ± 20 | |
| 310 | 37.1 dB/100m | 36.9 | 34.9 | 0 | 17.9 | 14.9 | 18 | 100 ± 20 | ||
| 350 | 39.8 dB/100m | 36.2 | 34.2 | 16.9 | 13.9 | 17 | 100 ± 22 | |||
| 400 | 43.0 dB/100m | 35.3 | 33.3 | 15.7 | 12.7 | 14 | 100 ± 32 | |||
| 500 | 49.0 dB/100m | 33.8 | 31.8 | 13.8 | 10.8 | 14 | 100 ± 32 |
| UL额定电压 | 额定电压 |
|---|---|
| 300 V (CM) | 300 V (CMG-HL) |
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 75°C | -40°C至+75°C | -25°C至+75°C | -40°C至+85°C |
| 静态最小值 |
|---|
| 8.25 in（210 mm） |
|
最大拉伸张力 |
200 lb（91 kg） |
|---|---|
|
线缆毛重 |
172 lb/1000ft |
|
环境适应性 |
室内 (非立管或静压室), 室内, 室外, 防晒, 耐油, 架空 - 承力吊索支撑 |
|---|---|
|
阻燃性/遇火反应 |
UL 1685（UL荷载）， IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别：Eca |
|
NEC/UL合规性 |
Article 800, CM |
|
CEC / C（UL）合规性 |
CMG， HL， CSA CMG， HL， -40C |
|
IEEE合规性 |
IEEE 802.3bt 1型、2型、3型、4型 |
|
数据类别 |
6类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6类 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
备注 |
美国专利 # 5606151; 5734126; 5821467 **高于 350 MHz 的值仅供参考。工作温度受长度降额影响。线缆通过了-40C冷弯测试（依据 UL1581）。 |
|---|
|
更新和修订 |
修订编号：0.600 修订日期：2024年04月29日 |
|---|
