适合应用 | 楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE |
---|---|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息,请访问 https://www.belden.com/patents。 |

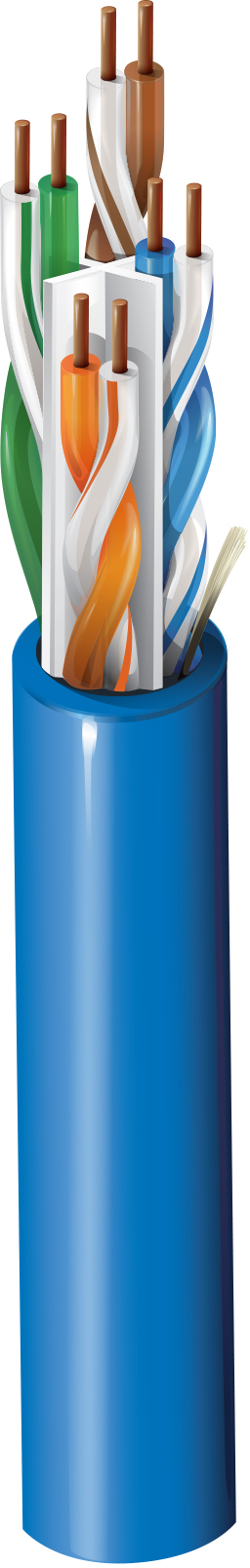

尺寸 | 绞合 | 材料 | 对数 |
---|---|---|---|
23AWG | 实心 | BC - 裸铜 | 4 |
材料 | 色标 |
---|---|
PO - 聚烯烃 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
粘连线对 |
是 |
---|
隔离层 | 材料 | 标称直径 | 是否有撕裂绳 |
---|---|---|---|
Center Member(专利名X-Spline®) | PVC - 聚氯乙烯 | 0.234 in(5.94 mm) | 是 |
线缆外廓直径(标称) |
0.234 in(5.94 mm) |
---|
最大导体DCR | 最高电容失衡 |
---|---|
77 Ohm/km (23 Ohm/1000ft) | 90 pF/100m |
频率 | 最大延迟 | 最大延迟偏差 | 标称传输速度 | 典型延迟偏差 |
---|---|---|---|---|
100 MHz | 537.6 ns/100m | 35 ns/100m | 70% | 30 ns/100m |
频率[MHz] | 最大插入损耗(衰减) | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF(ELFEXT)[dB] | 最低PSACRF(PSELFEXT)[dB] | 最低RL(回波损耗)[dB] | 最大/最小输入阻抗(未拟合)[欧姆] | 最大/最小拟合阻抗[欧姆] |
---|---|---|---|---|---|---|---|---|---|---|
1 | 2.0 dB/100m | 84.3 | 82.3 | 80.3 | 80.3 | 76.8 | 73.8 | 20.0 | 100 ± 15 | |
4 | 3.7 dB/100m | 75.3 | 73.3 | 69.5 | 69.5 | 64.8 | 61.8 | 23.6 | 100 ± 15 | 100 ± 12 |
8 | 5.3 dB/100m | 70.8 | 68.8 | 63.5 | 63.5 | 58.7 | 55.7 | 25.3 | 100 ± 15 | 100 ± 10.4 |
10 | 5.9 dB/100m | 69.3 | 67.3 | 61.4 | 61.4 | 56.8 | 53.8 | 26.0 | 100 ± 15 | 100 ± 8 |
16 | 7.4 dB/100m | 66.2 | 64.2 | 56.8 | 56.8 | 52.7 | 49.7 | 26.0 | 100 ± 15 | 100 ± 7.3 |
20 | 8.3 dB/100m | 64.8 | 62.8 | 54.4 | 54.4 | 50.8 | 47.8 | 26.0 | 100 ± 15 | 100 ± 5.7 |
25 | 9.4 dB/100m | 63.3 | 61.3 | 52.0 | 52.0 | 48.8 | 45.8 | 25.5 | 100 ± 15 | 100 ± 5 |
31.25 | 10.5 dB/100m | 61.9 | 59.9 | 49.4 | 49.4 | 46.9 | 43.9 | 25.0 | 100 ± 15 | 100 ± 5 |
62.5 | 15.1 dB/100m | 57.4 | 55.4 | 40.3 | 40.3 | 40.9 | 37.9 | 23.5 | 100 ± 15 | 100 ± 5 |
100 | 19.3 dB/100m | 54.3 | 52.3 | 33.0 | 33.0 | 36.8 | 33.8 | 22.5 | 100 ± 15 | 100 ± 5 |
155 | 24.5 dB/100m | 51.4 | 49.4 | 24.9 | 24.9 | 33.0 | 30.0 | 21.6 | 100 ± 22 | 100 ± 5 |
200 | 28.2 dB/100m | 49.8 | 47.8 | 19.6 | 19.6 | 30.8 | 27.8 | 21.0 | 100 ± 22 | 100 ± 5 |
250 | 31.8 dB/100m | 48.3 | 46.3 | 14.5 | 14.5 | 28.8 | 25.8 | 20.5 | 100 ± 32 | 100 ± 5 |
300 | 35.2 dB/100m | 47.1 | 45.1 | 9.9 | 9.9 | 27.3 | 24.3 | 20.1 | 100 ± 32 | 100 ± 5 |
350 | 38.4 dB/100m | 46.1 | 44.1 | 5.7 | 5.7 | 25.9 | 22.9 | 19.8 | 100 ± 32 | 100 ± 5 |
400 | 41.5 dB/100m | 45.3 | 43.3 | 1.8 | 1.8 | 24.8 | 21.8 | 19.5 | 100 ± 32 | 100 ± 5 |
450 | 44.3 dB/100m | 44.5 | 42.5 | 23.7 | 20.7 | 19.2 | 100 ± 32 | 100 ± 5 | ||
500 | 47.1 dB/100m | 43.8 | 41.8 | 22.8 | 19.8 | 19.0 | 100 ± 32 | 100 ± 5 | ||
550 | 49.7 dB/100m | 43.2 | 41.2 | 22.0 | 19.0 | 18.8 | 100 ± 32 | 100 ± 5 | ||
600 | 52.3 dB/100m | 42.6 | 40.6 | 21.2 | 18.2 | 18.7 | 100 ± 32 | 100 ± 5 | ||
650 | 54.8 dB/100m | 42.1 | 40.1 | 20.5 | 17.5 | 18.5 | 100 ± 32 | 100 ± 5 |
UL额定电压 |
---|
300 V (CMR), 300 V (CL3R) |
UL温度 | 运行 | 安装 | 储存 |
---|---|---|---|
90°C | -20°C至+75°C | 0°C至+50°C | -20°C至+75°C |
静态最小值 | 安装最小值 |
---|---|
0.5 in(13 mm) | 2.5 in(64 mm) |
最大拉伸张力 |
40 lb(18 kg) |
---|---|
线缆毛重 |
26 lb/1000ft |
环境适应性 |
室内立管 |
---|---|
可持续发展 |
Product Lens™,具备环境产品声明(EPD) |
阻燃性/遇火反应 |
UL 1666立管、FT4、IEC 60332-1-2 |
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别:Eca |
NEC/UL合规性 |
第 800 条, CMR, CMR-LP (0.5A), CL3R-LP (0.5A) |
CEC / C(UL)合规性 |
CMR |
ICEA合规性 |
S-116-732 |
IEEE合规性 |
IEEE 802.3bt 1型、2型、3型、4型 |
NEMA合规性 |
ANSI/NEMA WC-66 |
数据类别 |
6类 |
TIA/EIA合规 |
ANSI/TIA-568.2-D 6类 |
第三方性能验证 |
6类 |
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
CENELEC合规性 |
依据EN50174-2 = a的隔离等级 |
欧洲指令合规性 |
欧盟指令2015/863/EU(RoHS 2修正案)、REACH、欧盟指令2011/65/EU(RoHS 2)、欧盟指令2012/19/EU(WEEE)、REACH:2020-01-16 |
英国监管合规性 |
UKCA标识 |
APAC合规性 |
中国RoHS II(GB/T26572-2011) |
静压室编号 |
3633 |
备注 |
电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。400 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度(英尺/米)标记,从最大收线长度至0。 |
---|
更新和修订 |
修订编号:0.535 修订日期:2024年04月29日 |
---|
货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
---|---|---|---|---|---|
3632 0101000 | 黑色 | 线盘 | 1,000 ft | 612825146230 | C |
3632 010A1000 | 黑色 | 盒内线盘 | 1,000 ft | 612825146223 | C |
3632 0061000 | 蓝色 | 线盘 | 1,000 ft | 612825146155 | C |
3632 006A1000 | 蓝色 | 盒内线盘 | 1,000 ft | 612825146131 | C |
3632 006U1000 | 蓝色 | 非盘绕式 | 1,000 ft | 612825146148 | |
3632 0081000 | 灰色 | 线盘 | 1,000 ft | 612825146186 | C |
3632 008A1000 | 灰色 | 盒内线盘 | 1,000 ft | 612825146162 | C |
3632 008U1000 | 灰色 | 非盘绕式 | 1,000 ft | 612825146179 | |
3632 0051000 | 绿色 | 线盘 | 1,000 ft | 612825146124 | C |
3632 005A1000 | 绿色 | 盒内线盘 | 1,000 ft | 612825146117 | C |
3632 003A1000 | 橙色 | 盒内线盘 | 1,000 ft | 612825146087 | C |
3632 0091000 | 白色 | 线盘 | 1,000 ft | 612825146216 | C |
3632 009A1000 | 白色 | 盒内线盘 | 1,000 ft | 612825146193 | C |
3632 009U1000 | 白色 | 非盘绕式 | 1,000 ft | 612825146209 | |
3632 0041000 | 黄色 | 线盘 | 1,000 ft | 612825146100 | C |
3632 004A1000 | 黄色 | 盒内线盘 | 1,000 ft | 612825146094 | C |
