规格
产品概述
| 适合应用 | 极端温度, 暴露于石油和汽油中, 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |

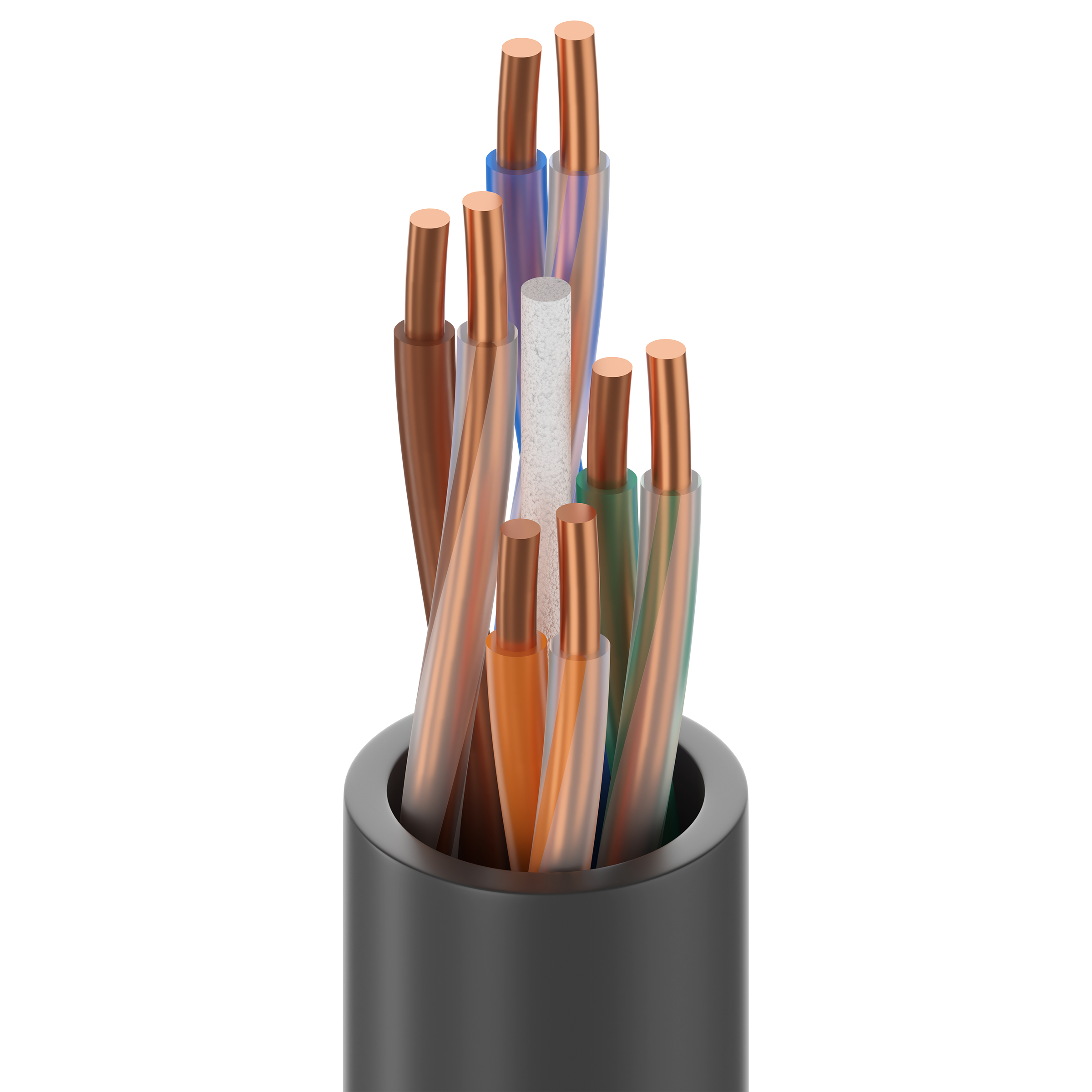

构造详情
导体
| 元件 | 尺寸 | 绞合 | 材料 | 对数 | 元件数 |
|---|---|---|---|---|---|
| 线对 | 23AWG | 实心 | BC - 裸铜 | 4 | 4 |
绝缘
| 材料 | 色标 |
|---|---|
| FEP - 氟化乙丙烯 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
|
粘连线对 |
是 |
|---|
外层护套
| 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|
| FEP - 氟化乙丙烯 | 0.210 in（5.33 mm） | 否 |
|
线缆外廓直径（标称） |
0.210 in（5.33 mm） |
|---|
电气特性
电气设备
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 330 pF/100m |
延迟
| 最大延迟 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|
| 537 ns/100m | 45 ns/100m | 72% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 dB/100m | 74.3 | 72.3 | 72.3 | 70.3 | 67.8 | 64.8 | 20 | 100 ± 15 | 100 ± 15 |
| 4 | 3.8 dB/100m | 65.3 | 63.3 | 61.5 | 59.5 | 55.8 | 52.7 | 23 | 100 ± 15 | 100 ± 15 |
| 8 | 5.3 dB/100m | 60.8 | 58.8 | 55.4 | 53.4 | 49.7 | 46.7 | 24.5 | 100 ± 15 | 100 ± 15 |
| 10 | 6 dB/100m | 59.3 | 57.3 | 53.3 | 51.3 | 47.8 | 44.8 | 25 | 100 ± 15 | 100 ± 15 |
| 16 | 7.6 dB/100m | 56.2 | 54.3 | 48.7 | 46.7 | 43.7 | 40.7 | 25 | 100 ± 15 | 100 ± 15 |
| 20 | 8.5 dB/100m | 54.8 | 52.8 | 46.3 | 44.3 | 41.8 | 38.7 | 25 | 100 ± 15 | 100 ± 15 |
| 25 | 9.5 dB/100m | 53.3 | 51.3 | 43.8 | 41.8 | 39.8 | 36.8 | 24.3 | 100 ± 15 | 100 ± 15 |
| 31.25 | 10.7 dB/100m | 51.9 | 49.9 | 41.2 | 39.2 | 37.9 | 34.9 | 23.6 | 100 ± 15 | 100 ± 15 |
| 62.5 | 15.4 dB/100m | 47.4 | 45.4 | 32 | 30 | 31.9 | 28.8 | 21.5 | 100 ± 15 | 100 ± 15 |
| 100 | 19.8 dB/100m | 44.3 | 42.3 | 24.5 | 22.5 | 27.8 | 24.8 | 20.1 | 100 ± 15 | |
| 155 | 25.2 dB/100m | 41.5 | 39.5 | 16.3 | 14.3 | 23.9 | 20.9 | 18.8 | 100 ± 22 | |
| 200 | 29.0 dB/100m | 39.8 | 37.8 | 10.8 | 8.8 | 21.8 | 18.7 | 18 | 100 ± 22 | |
| 250 | 32.8 dB/100m | 38.3 | 36.3 | 5.5 | 3.5 | 19.8 | 16.8 | 17.3 | 100 ± 32 |
电压
| UL额定电压 |
|---|
| 300 V (CMP) |
机械特性
温度
| UL温度 | 运行 | 安装 |
|---|---|---|
| 150°C | -70°C至+150°C | -55°C至+150°C |
弯曲半径
| 静态最小值 |
|---|
| 0.5 in（13 mm） |
|
最大拉伸张力 |
40 lb（18 kg） |
|---|---|
|
线缆毛重 |
32 lb/1000ft |
标准与合规性
|
环境适应性 |
室内/室外，室内，室外，耐晒，耐油，架空 |
|---|---|
|
阻燃性/遇火反应 |
NFPA 262 送风燃烧测试 (UL910),UL723 (NFPA 255), FT6, IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass：Eca |
|
NEC/UL合规性 |
CMP第 800条 |
|
CEC / C（UL）合规性 |
CMP |
|
数据类别 |
6类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6类 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
产品说明
|
备注 |
工作温度受长度降额影响。 |
|---|
历史
|
更新和修订 |
修订编号：0.592 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC |
|---|---|---|---|---|
| 7931A 0101000 | 黑色 | 线盘 | 1,000 ft | 612825191599 |
