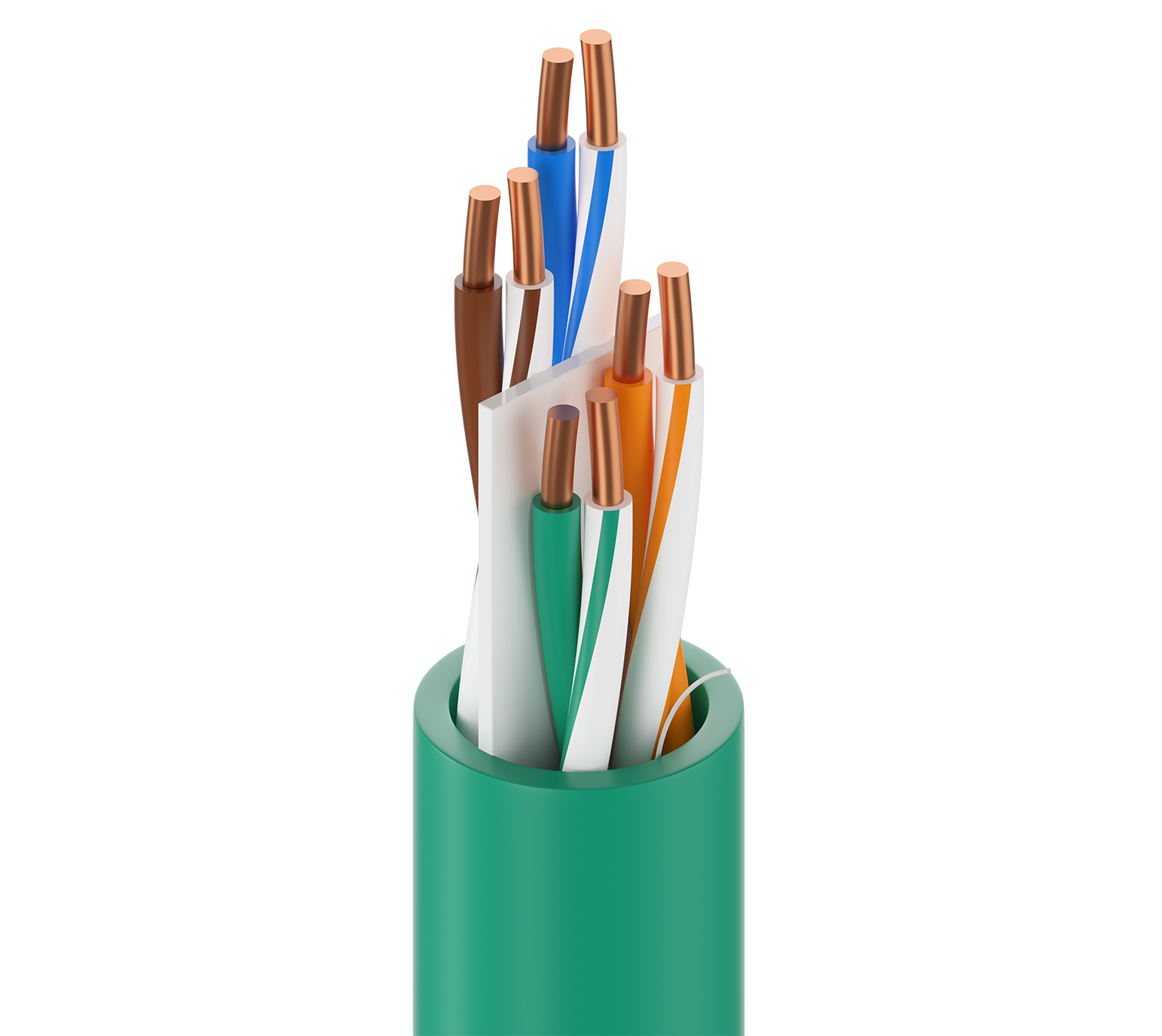

产品编号: 7940A

DataTuff® Cat 6、4 Bonded-Pr #23 Sol BC、PO Ins、PVC Jkt、CMX-Outdoor CMR

工业以太网 Cat 6，4 条粘连线对 23AWG（实心）裸铜线，PO 绝缘，PVC 外护套，CMX-Outdoor CMR

  • 上架时间:
    全球
  • 状态:
    有源
7940A
  • 7940A
1 的 1

规格

Expand All

适合应用

户外、恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

是

外层护套

Separator Material Nom. Diameter Ripcord
Dielectric Tape (Patented) PVC - Polyvinyl Chloride 0.25 in (6.4 mm) Yes

线缆外廓直径（标称）

0.25 in (6.4 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 330 pF/ft

延迟

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
537 ns/100m 45 ns/100m 72%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Max./Min. Fitted Impedance
1 2.0 dB/100m 74.3 72.3 72.3 70.3 67.8 64.8 21 100 ± 15 Ohm 100 ± 15 Ohm
4 3.8 dB/100m 65.3 63.3 61.5 59.5 55.8 52.7 24 100 ± 15 Ohm 100 ± 15 Ohm
8 5.3 dB/100m 60.8 58.8 55.4 53.4 49.7 46.7 25.5 100 ± 15 Ohm 100 ± 15 Ohm
10 6 dB/100m 59.3 57.3 53.3 51.3 47.8 44.8 26 100 ± 15 Ohm 100 ± 15 Ohm
16 7.6 dB/100m 56.2 54.3 48.7 46.7 43.7 40.7 26 100 ± 15 Ohm 100 ± 15 Ohm
20 8.5 dB/100m 54.8 52.8 46.3 44.3 41.8 38.8 26 100 ± 15 Ohm 100 ± 15 Ohm
25 9.5 dB/100m 53.3 51.3 43.8 41.8 39.8 36.8 25.3 100 ± 15 Ohm 100 ± 15 Ohm
31.25 10.7 dB/100m 51.9 49.9 41.2 39.2 37.9 34.9 24.6 100 ± 15 Ohm 100 ± 15 Ohm
62.5 15.4 dB/100m 47.4 45.4 32 30 31.9 28.9 22.5 100 ± 15 Ohm 100 ± 15 Ohm
100 19.8 dB/100m 44.3 42.3 24.5 22.5 27.8 24.8 21.1 100 ± 15 Ohm
155 25.2 dB/100m 41.5 39.5 16.3 14.3 23.9 20.9 19.8 100 ± 22 Ohm 100 ± 15 Ohm
200 29.0 dB/100m 39.8 37.8 10.8 8.8 21.8 18.8 19 100 ± 22 Ohm 100 ± 15 Ohm
250 32.8 dB/100m 38.3 36.3 5.5 3.5 19.8 16.8 18.3 100 ± 32 Ohm 100 ± 15 Ohm

电压

UL Voltage Rating
300 V (CMR), 300 V (CMX-Outdoor)

温度

UL Temperature Operating Installation Storage
90°C -40°C To +75°C -20°C To +75°C -40°C To +75°C

弯曲半径

Stationary Min.
2.5 in (64 mm)

最大拉伸张力

40 lb (18 kg)

线缆毛重

30 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐晒，耐油，架空

阻燃性/遇火反应

UL1666 立管、FT4、IEEE 1202 垂直托盘燃烧测试、IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

第 800 条、CMR、CMX- 户外

CEC / C（UL）合规性

CMX-室外

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA-568.2-D 6 类

第三方性能验证

第 6 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

护套每间隔 2 英尺有顺序号标记。

更新和修订

修订编号：0.543 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.543 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7940A 0101000 黑色 线盘 1,000 ft 612825191827 C
7940A 0102000 黑色 线盘 2,000 ft 612825191834 C
7940A 0061000 蓝色 线盘 1,000 ft 612825191803
7940A 0081000 灰色 线盘 1,000 ft 612825191810
7940A 1NH1000 蓝绿色 线盘 1,000 ft 612825191841 C
