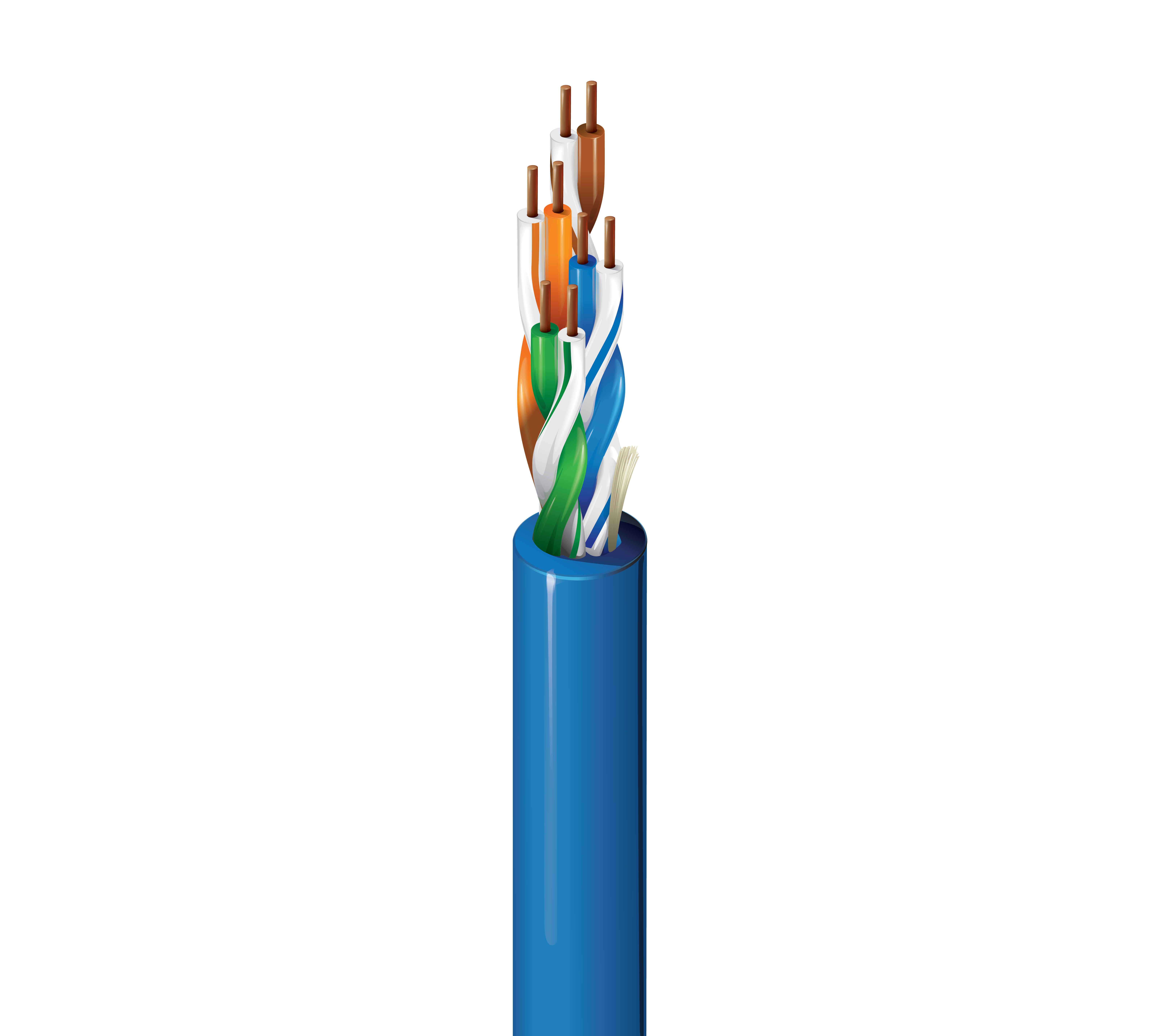

产品编号: D6UP

6 类电缆，4 对，U/UTP，CMP

6 类房屋水平电缆 (250MHz)，4 对，23 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

  • 上架时间:
    美洲
  • 状态:
    有源
D6UP
  • D6UP
1 的 1

规格

Expand All

适合应用

场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、监控、PoE++、PoE+、PoE

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 Solid BC - Bare Copper 4

绝缘

Material Color Code
PO+FEP - Polyolefin + Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外层护套

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.224 in (5.69 mm) Yes

线缆外廓直径（标称）

0.224 in (5.69 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
78 Ohm/km (24 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 35 ns/100m 72%

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.0 in (25 mm) 2.25

最大拉伸张力

25 lb (11 kg)

线缆毛重

25 磅/1000 英尺

环境适应性

静压箱<多级分离/>室内，室内

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

NFPA 262, UL 910 (Plenum)

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMP

CEC / C（UL）合规性

CMP

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA-568.2-D 6 类

第三方性能验证

第 6 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2017-07-10

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

D6UR

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

修订编号：0.167 修订日期：09-07-2025

更新和修订

修订编号：0.167 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
D6UP 010U1000 黑色 非盘绕式 1,000 ft
D6UP D15U1000 蓝色 非盘绕式 1,000 ft
D6UP 008U1000 灰色 非盘绕式 1,000 ft
D6UP 005U1000 深绿色 非盘绕式 1,000 ft
D6UP 003U1000 橙色 非盘绕式 1,000 ft
D6UP 002U1000 红色 非盘绕式 1,000 ft
D6UP 007U1000 紫色 非盘绕式 1,000 ft
D6UP 009U1000 白色 非盘绕式 1,000 ft
D6UP 004U1000 黄色 非盘绕式 1,000 ft
