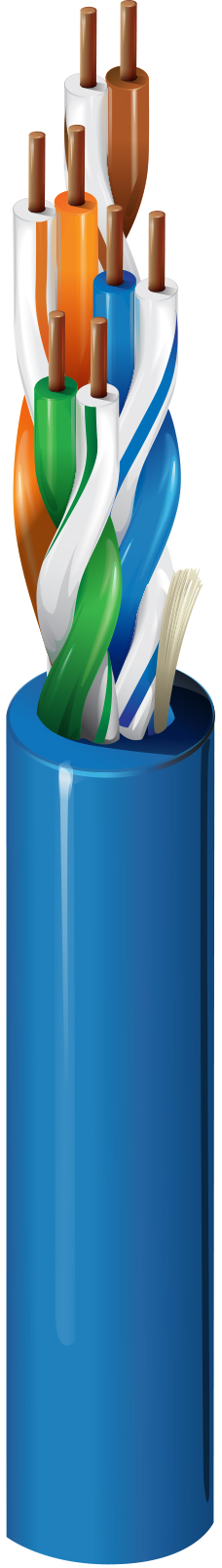

产品编号: D6UR

6类线缆, 4对, U/UTP, CMR

6类楼宇布线水平线缆（250MHz）, 4对, 23AWG实心裸铜导体, U/UTP, 立管CMR, PVC护套

  • 可用性：
    美洲
  • 全球库存：
    已上市
D6UR
  • D6UR
1 的 1

规格

报告错误

适合应用

楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, 监视, PoE++, PoE+, PoE

专利

本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

尺寸 绞合 材料 对数
23 实心 BC - 裸铜 4

绝缘

材料 色标
PO - 聚烯烃 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色

外层护套

材料 标称直径 是否有撕裂绳
PVC - 聚氯乙烯 0.224英寸 是

线缆外廓直径（标称）

0.224 in（5.69 mm）

电气设备

最大导体DCR 最高电容失衡
78 Ohm/km 330 pF/100m

延迟

频率 最大延迟 最大延迟偏差 标称传输速度
100 MHz 537.6 ns/100m 35 ns/100m 70%

电压

UL额定电压
300 V RMS (CMR)

温度

UL温度 运行 安装 储存
75°C -20°C至+75°C 0°C至+50°C -20°C至+75°C

弯曲半径

静态最小值 安装最小值
1.0 in（25 mm） 2.25 in（57.2 mm）

最大拉伸张力

25 lb（11 kg）

线缆毛重

22 lbs/1000ft (33 kg/km)

环境适应性

立管室内，室内

可持续发展

Product Lens™，具备环境产品声明(EPD)

阻燃性/遇火反应

UL 1666 立管

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMR

CEC / C（UL）合规性

CMR

IEEE合规性

IEEE 802.3bt 1型、2型、3型、4型

TIA/EIA合规

ANSI/TIA-568-C.2 6类

第三方性能验证

6类

ISO/IEC合规性

11801 ed 2.2 (2011) E级

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS2 修正案），欧盟指令2011/65/欧盟（RoHS2），欧盟指令2012/19/欧盟（WEEE），REACH：2017-07-10

APAC合规性

中国RoHS II（GB/T26572-2011）

静压室编号

D6UP

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

修订编号：0.69 修订日期：2024年05月21日

更新和修订

修订编号：0.69 修订日期：2024年05月21日

零件编号

货号 颜色 收起类型 长度
D6UR 010U1000 黑色 非盘绕式 1,000 ft
D6UR 006U1000 浅蓝色 非盘绕式 1,000 ft
D6UR 008U1000 灰色 非盘绕式 1,000 ft
D6UR 005U1000 深绿色 非盘绕式 1,000 ft
D6UR 003U1000 橙色 非盘绕式 1,000 ft
D6UR 002U1000 红色 非盘绕式 1,000 ft
D6UR 007U1000 紫色 非盘绕式 1,000 ft
D6UR 009U1000 白色 非盘绕式 1,000 ft
D6UR 004U1000 黄色 非盘绕式 1,000 ft
