| 适合应用 | OSP-户外, 楼宇布线水平线缆, 以太网1000BASE-T, 以太网100BASE-TX, 以太网10BASE-T, PoE++, PoE+, PoE, 噪声环境 |
|---|
| 尺寸 | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 24AWG | 实心 | BC - 裸铜 | 4 |
| 材料 | 色标 |
|---|---|
| PO - 聚烯烃 | 白/蓝条及蓝色、白/橙条及橙色、白/绿条及绿色、白/棕条及棕色 |
|
隔水 |
凝胶填充 |
|---|
| 隔离层 | 材料 | 标称直径 | 是否有撕裂绳 |
|---|---|---|---|
| Center Member（专利名X-Spline®） | PE - 聚乙烯 | 0.251 in（6.38 mm） | 是 |
|
线缆外廓直径（标称） |
0.251 in（6.38 mm） |
|---|
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 160 pF/100m |
| 频率 | 最大延迟偏差 | 标称传输速度 |
|---|---|---|
| 100 MHz | 45 ns/100m | 65% |
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低PSNEXT [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] | 最低TCL [dB] | 最低ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 dB/100m | 74.3 | 72.3 | 70.3 | 67.8 | 64.8 | 20.0 | 100 ± 15 | 100 ± 15 | 40.0 | 35.0 |
| 4 | 3.8 dB/100m | 65.3 | 63.3 | 59.5 | 55.7 | 52.7 | 23.0 | 100 ± 15 | 100 ± 15 | 40.0 | 23.0 |
| 8 | 5.3 dB/100m | 60.8 | 58.8 | 53.4 | 49.7 | 46.7 | 24.5 | 100 ± 15 | 100 ± 15 | 40.0 | 16.9 |
| 10 | 6.0 dB/100m | 59.3 | 57.3 | 51.4 | 47.8 | 44.8 | 25.0 | 100 ± 15 | 100 ± 15 | 40.0 | 15.0 |
| 16 | 7.6 dB/100m | 56.3 | 54.3 | 46.7 | 43.7 | 40.7 | 25.0 | 100 ± 15 | 100 ± 15 | 38.0 | 10.9 |
| 20 | 8.5 dB/100m | 54.8 | 52.8 | 44.3 | 41.7 | 38.7 | 25.0 | 100 ± 15 | 100 ± 15 | 37.0 | 9.0 |
| 25 | 9.5 dB/100m | 53.3 | 51.3 | 41.8 | 39.8 | 36.8 | 24.3 | 100 ± 15 | 100 ± 15 | 36.0 | 7.0 |
| 31.25 | 10.7 dB/100m | 51.9 | 49.9 | 39.2 | 37.9 | 34.9 | 23.6 | 100 ± 15 | 100 ± 15 | 35.1 | 5.1 |
| 62.5 | 15.4 dB/100m | 47.4 | 45.4 | 30.0 | 31.8 | 28.8 | 21.5 | 100 ± 15 | 100 ± 15 | 32.0 | |
| 100 | 19.8 dB/100m | 44.3 | 42.3 | 22.5 | 27.8 | 24.8 | 20.1 | 100 ± 15 | 100 ± 15 | 30.0 | |
| 155 | 25.2 dB/100m | 41.5 | 39.5 | 14.3 | 23.9 | 20.9 | 18.8 | 100 ± 22 | 100 ± 15 | 28.1 | |
| 200 | 29.0 dB/100m | 39.8 | 37.8 | 8.8 | 21.7 | 18.7 | 18.0 | 100 ± 22 | 100 ± 15 | 27.0 | |
| 250 | 32.8 dB/100m | 38.3 | 36.3 | 3.5 | 19.8 | 16.8 | 17.3 | 100 ± 32 | 100 ± 15 | 26.0 |
| 额定电压 |
|---|
| 300 V |
| 运行 | 安装 | 储存 |
|---|---|---|
| -40°C至+75°C | -40°C至+60°C | -40°C至+75°C |
| 静态最小值 | 安装最小值 |
|---|---|
| 1.0 in（25 mm） | 2.5 in（64 mm） |
|
最大拉伸张力 |
25 lb（11 kg） |
|---|---|
|
线缆毛重 |
25 lb/1000ft |
|
环境适应性 |
室外、户外、耐晒、架空 - 承力吊索支撑、埋设 - 仅工程埋设 |
|---|---|
|
可持续发展 |
Product Lens™，具备环境产品声明(EPD) |
|
ICEA合规性 |
S-116-732, S-56-434, S-99-689, S-100-685 |
|
IEEE合规性 |
IEEE 802.3bt 1型、2型、3型 |
|
NEMA合规性 |
ANSI/NEMA WC-66 |
|
数据类别 |
6类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
|
CENELEC合规性 |
依据EN50174-2 = a的隔离等级 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
备注 |
电参数值是基于线缆测试和典型Belden系统中的代表性能得出的预期性能。对于长度超过 90m 的延迟，不能保证电缆符合 TIA 568.2 规范。打印内容包括递减长度（英尺/米）标记，从最大收线长度到 0。适用于潮湿场所的建筑物。不适合直埋。完全防水且耐晒（仅黑色护套）。在使用凝胶填充OSP线缆过渡进入建筑物内部时，Belden建议使用入口分界点，因为线缆设计包含针对潮湿室外环境的凝胶。建议的过渡点是REVConnect芯耦合器，零件号为RVACPKUBK-S1。 |
|---|
|
更新和修订 |
修订编号：0.648 修订日期：2025年01月27日 |
|---|
| 货号 | 颜色 | 收起类型 | 长度 | UPC |
|---|---|---|---|---|

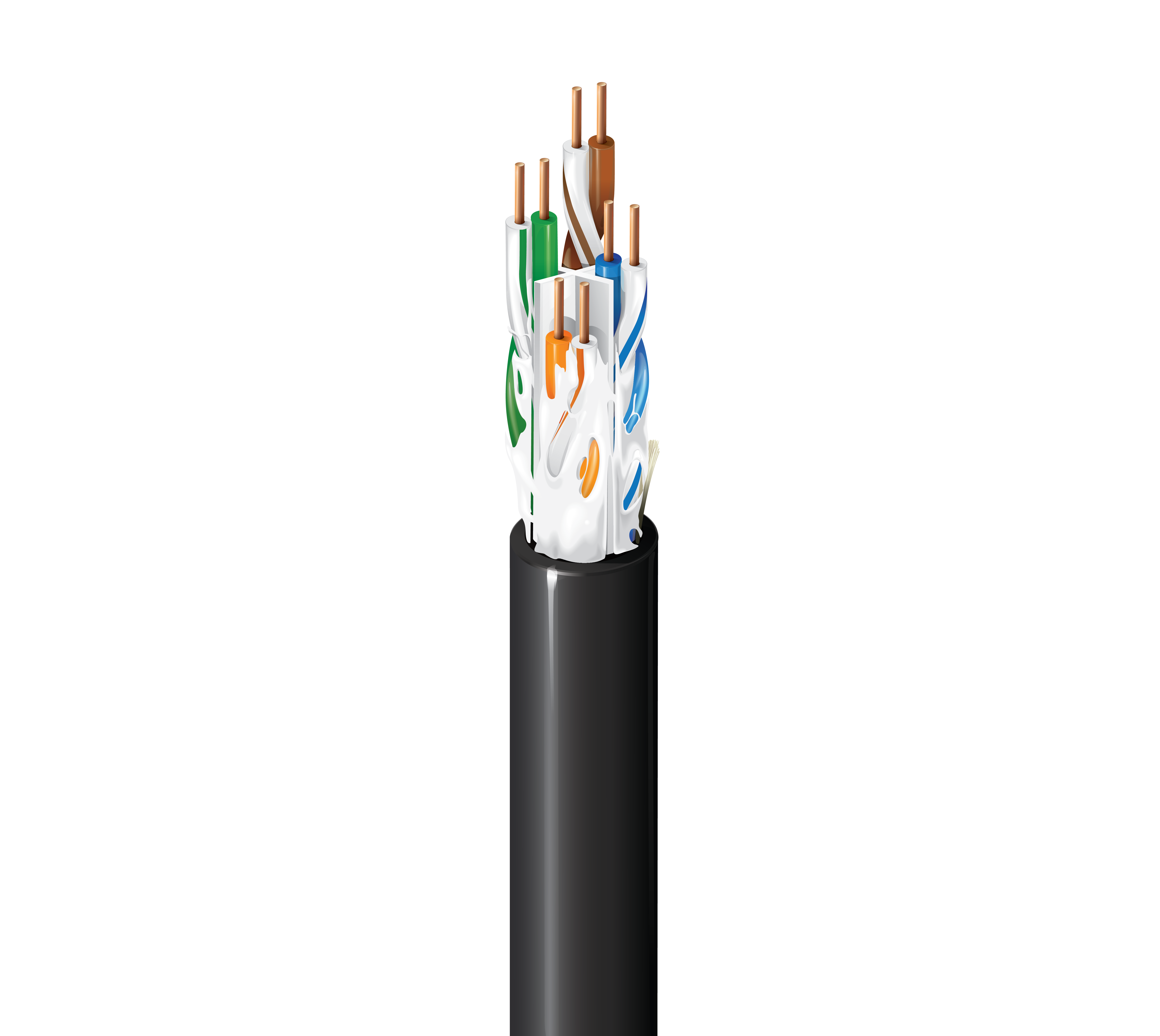

| OSP6U 0101000 | 黑色 | 线盘 | 1,000 ft | 612825295235 |
