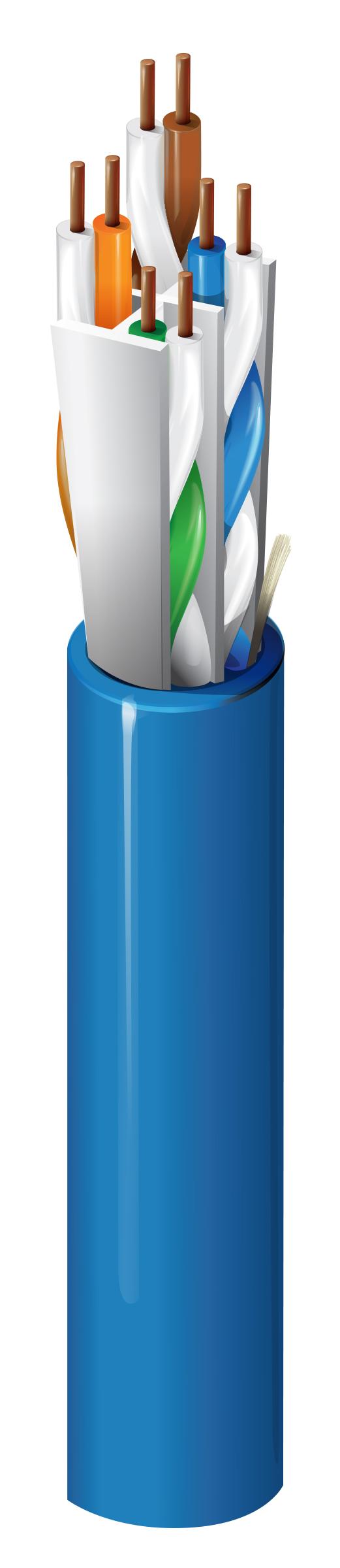

产品编号: 10GX13

10GX 6A 类增强型电缆，4 对，U/UTP，CMP

10GX 6A 类增强型水平电缆 (625MHz)，4 对，23 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

  • 上架时间:
    全球
  • 状态:
    停止
  • 替代: 10GXW13
10GX13
5 的 5

规格

Expand All

适合应用

场所水平电缆，高达 10GBASE-T 的以太网，HDBaseT，PoE++，PoE+，PoE

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

生命周期

已停产 - 产品不再生产

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
FEP - Fluorinated Ethylene Propylene White & Blue, White & Orange, White & Green, White & Brown

外层护套

Separator Material Material Trade Name Nom. Diameter Ripcord
Double H Cross-Web (Patented RoundFlex®) PVC - Polyvinyl Chloride Flamarrest® 0.295 in (7.49 mm) Yes

线缆外廓直径（标称）

0.295 in (7.49 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
74 Ohm/km (23 Ohm/1000ft) 50 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop. Typical Delay Skew
100 MHz 537.6 ns/100m 45 ns/100m 68% 35 ns/100m

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. PSNEXT [dB] Min. PSACR [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 73.3 71.2 68.8 20.0 100 ± 15 100 ± 15 67.0 67.0 40.0 35.0
4 3.8 64.3 60.5 56.8 23.0 100 ± 15 100 ± 10 67.0 67.0 40.0 23.0
8 5.3 59.8 54.4 50.7 24.5 100 ± 15 100 ± 10 67.0 61.1 40.0 16.9
10 5.9 58.3 52.4 48.8 25.0 100 ± 15 100 ± 10 67.0 59.2 40.0 15.0
16 7.5 55.2 47.8 44.7 25.0 100 ± 15 100 ± 10 67.0 55.1 40.0 10.9
20 8.4 53.8 45.4 42.8 25.0 100 ± 15 100 ± 10 67.0 53.2 38.0 9.0
25 9.4 52.3 43.0 40.8 24.3 100 ± 15 100 ± 10 67.0 51.2 36.0 7.0
31.25 10.5 50.9 40.4 38.9 23.6 100 ± 15 100 ± 10 67.0 49.3 35.1
62.5 15.0 46.4 31.4 32.9 21.5 100 ± 15 100 ± 10 66.6 43.3 32.0
100 19.1 43.3 24.2 28.8 20.1 100 ± 15 100 ± 10 63.5 39.2 30.0
200 27.6 38.8 11.2 22.8 18.0 100 ± 22 100 ± 10 59.0 33.2 27.0
250 31.1 37.3 6.3 20.8 17.3 100 ± 32 100 ± 10 57.5 31.2 26.0
300 34.3 36.1 1.9 19.3 16.8 100 ± 32 100 ± 10 56.3 29.7 25.2
350 37.2 35.1 17.9 16.3 100 ± 32 100 ± 10 55.3 28.3 24.6
400 40.1 34.3 16.8 15.9 100 ± 32 100 ± 10 54.5 27.2 24.0
450 42.7 35.5 15.7 15.5 100 ± 32 100 ± 10 53.7 26.1 23.5
500 45.3 32.8 14.8 15.2 100 ± 32 100 ± 10 53.0 25.2 23.0
550 47.7 32.2 14.0 14.9 100 ± 32 100 ± 10 52.4 24.4
600 50.1 31.6 13.2 14.7 100 ± 32 100 ± 10 51.8 23.6
625 51.2 31.4 12.9 14.5 100 ± 32 100 ± 10 51.6 23.3
750 56.7 30.2 11.3 14.0 50.4 21.7
860 61.2 29.3 10.1 13.6 49.5 20.5

电压

UL Voltage Rating
300 V (CMP), 300 V (CL3P)

温度

UL Temperature Operating Installation Storage
105°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.25 in (31.8 mm) 3.0 in (76 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

43 磅/1000 英尺（64 千克/公里）

环境适应性

室内静压室

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

800 号产品、CMP、CMP-LP（0.6A）、CL3P-LP（0.6A）

CEC / C（UL）合规性

CMP

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A 类

TIA/EIA合规

ANSI/TIA-568.2-D 6A 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

CENELEC合规性

隔离等级符合 EN50174-2 = a

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

10GX12

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 625 MHz 以上的值仅供工程信息使用。 0.295" 电缆尺寸符合 TIA 6@1 等效直径。 打印包括从最大到 0 的降序英尺数/米数标记。

更新和修订

修订号：0.591 修订日期：05-01-2026

更新和修订

修订号：0.591 修订日期：05-01-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
10GX13 0101000 黑色 线盘 1,000 ft 612825102274
10GX13 0101500 黑色 线盘 1,500 ft 612825102281
10GX13 D151000 蓝色 线盘 1,000 ft 612825102182
10GX13 D152500 蓝色 线盘 2,500 ft 612825102199
10GX13 0081000 灰色 线盘 1,000 ft 612825102250
10GX13 0051000 绿色 线盘 1,000 ft 612825102236
10GX13 0071000 紫色 线盘 1,000 ft 612825102243
10GX13 0091000 白色 线盘 1,000 ft 612825102267
10GX13 0041000 黄色 线盘 1,000 ft 612825102205
10GX13 0042500 黄色 线盘 2,500 ft 612825102212
10GX13 0045000 黄色 线盘 5,000 ft 612825102229
