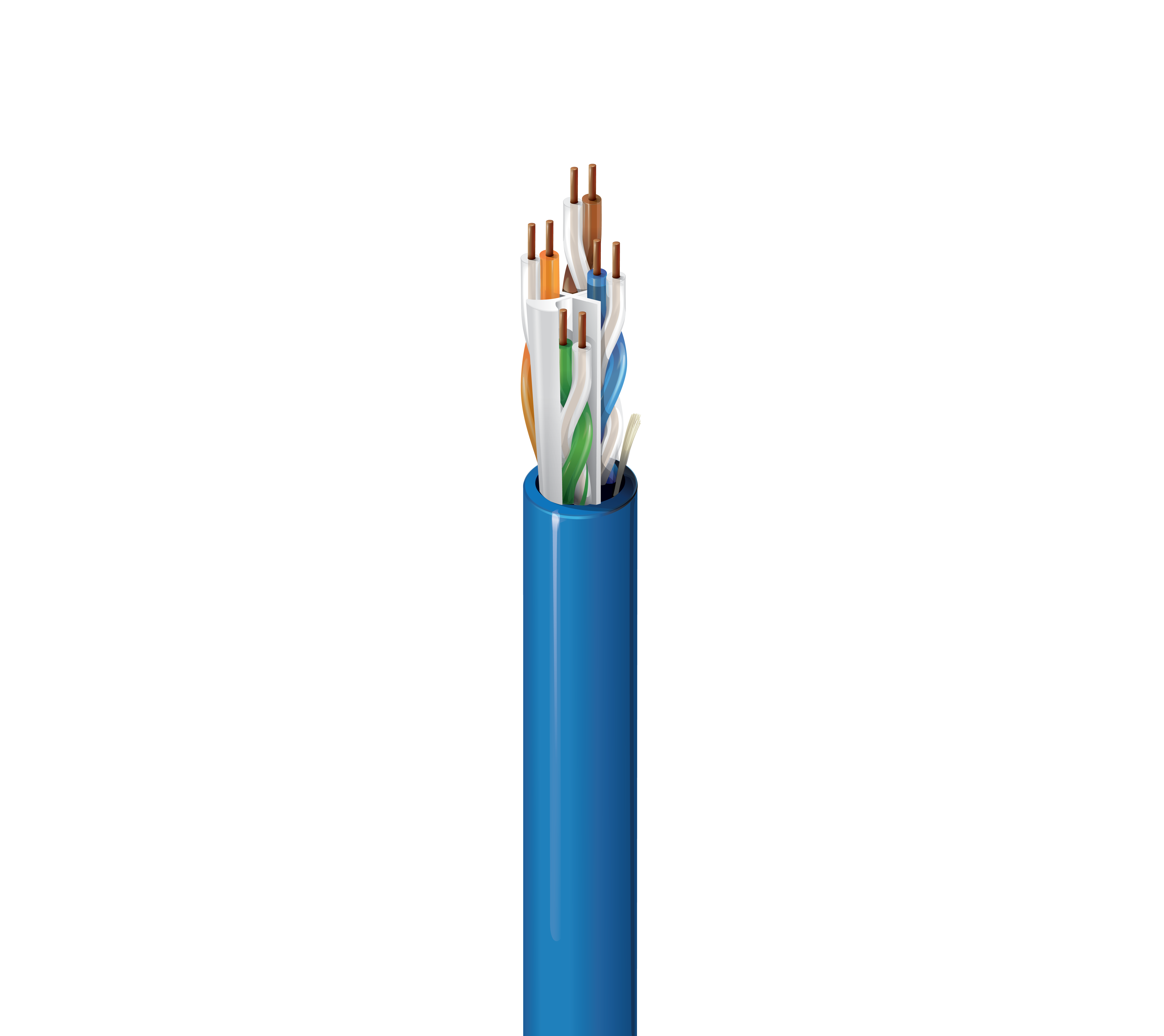

10GXS32

10GXS 6A类增强型线缆, 4对粘合, U/UTP, CMR

...
10GXS 6A类增强型楼宇布线水平线缆（625MHz）, 4对粘合, 23AWG实心裸铜导体, U/UTP, 立管CMR, PVC护套
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

楼宇布线水平线缆, 最大10GBASE-T的以太网, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, 噪声环境, 数据中心EoR和MoR, 网络主干, HDBaseT, HDBaseT 4K UHD

专利

本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。
构造详情
导体
尺寸 绞合 材料 对数
23AWG 实心 BC - 裸铜 4
绝缘
材料 色标
PO - 聚烯烃 白/蓝，白/橙，白/绿，白/棕

粘连线对

是

外层护套
隔离层 材料 标称直径 是否有撕裂绳
Center Member（专利名EquiSpline®）EquiBlock™ 阻隔技术 PVC - 聚氯乙烯 0.278 in（7.06 mm） 是

线缆外廓直径（标称）

0.278 in（7.06 mm）

电气特性
电气设备
最大导体DCR 最高电容失衡
79 Ohm/km (24 Ohm/1000ft) 90 pF/100m
延迟
频率 最大延迟 最大延迟偏差 标称传输速度
100 MHz 537.6 ns/100m 45 ns/100m 65%
高频
频率[MHz] 最大插入损耗（衰减） 最低PSNEXT [dB] 最低PSACR [dB] 最低PSACRF（PSELFEXT）[dB] 最低RL（回波损耗）[dB] 最大/最小输入阻抗（未拟合）[欧姆] 最大/最小拟合阻抗[欧姆] 最低PSANEXT [dB] 最低PSAACRF [dB] 最低TCL [dB] 最低ELTCTL [dB]
1 2.1 dB/100m 75.3 73.2 79.8 20.0 100 ± 15 105 ± 10 75.0 77.0 40.0 43.0
4 3.8 dB/100m 66.3 62.5 67.8 23.0 100 ± 15 100 ± 15 75.0 76.2 40.0 41.0
8 5.3 dB/100m 61.8 56.5 61.7 24.5 100 ± 15 100 ± 15 75.0 70.1 40.0 24.9
10 5.9 dB/100m 60.3 54.4 59.8 25.0 100 ± 15 100 ± 15 75.0 68.2 40.0 23.0
16 7.4 dB/100m 57.2 49.8 55.7 25.0 100 ± 15 100 ± 15 75.0 64.1 38.0 18.9
20 8.3 dB/100m 55.8 47.4 53.8 25.0 100 ± 15 100 ± 15 75.0 62.2 37.0 17.0
25 9.3 dB/100m 54.3 45.0 51.8 24.3 100 ± 15 100 ± 15 75.0 60.2 36.0 15.0
31.25 10.4 dB/100m 52.9 42.5 49.9 23.6 100 ± 15 100 ± 10 75.0 58.3 35.1 13.1
62.5 14.8 dB/100m 48.4 33.6 43.9 21.5 100 ± 15 100 ± 10 73.6 52.3 32.0
100 18.9 dB/100m 45.3 26.4 39.8 20.1 100 ± 15 100 ± 10 70.5 48.2 30.0
200 27.0 dB/100m 40.8 13.8 33.8 18.9 100 ± 22 100 ± 10 66.0 42.2 27.0
250 30.4 dB/100m 39.3 9.0 31.8 17.3 100 ± 32 100 ± 10 64.5 40.2 26.0
300 33.5 dB/100m 38.1 4.6 30.3 16.8 100 ± 32 100 ± 10 63.3 38.7 25.2
350 36.3 dB/100m 37.1 0.8 28.9 16.3 100 ± 32 100 ± 10 62.3 37.3 24.6
400 39.0 dB/100m 36.3 27.8 15.9 100 ± 32 100 ± 10 61.5 36.2 24.0
450 41.5 dB/100m 35.5 26.7 15.5 100 ± 32 100 ± 10 60.7 35.1 23.5
500 43.9 dB/100m 34.8 25.8 15.2 100 ± 32 100 ± 10 60.0 34.2 23.0
550 46.2 dB/100m 33.2 25.0 14.9 100 ± 32 100 ± 10 59.4 33.4
600 48.4 dB/100m 32.6 24.2 14.7 100 ± 32 100 ± 10 58.8 32.6
625 49.5 dB/100m 32.4 23.9 14.5 100 ± 32 100 ± 10 58.6 32.3
750 54.7 dB/100m 32.2 22.3 14.0 100 ± 32 100 ± 10 57.4 30.7
860 58.9 dB/100m 31.3 21.1 13.6 100 ± 32 100 ± 10 56.5 29.5
电压
UL额定电压
300 V (CMR), 300 V (CL3R)
机械特性
温度
UL温度 运行 安装 储存
90°C -20°C至+75°C 0°C至+50°C -20°C至+75°C
弯曲半径
静态最小值 安装最小值
1.1 in（28 mm） 2.5 in（64 mm）

最大拉伸张力

40 lb（18 kg）

线缆毛重

33 lb/1000ft

标准与合规性

环境适应性

室内立管

可持续发展

Product Lens™，具备环境产品声明(EPD)

阻燃性/遇火反应

UL 1666立管、FT4、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

第 800 条， CMR， CMR-LP （0.6A）， CL3R-LP （0.6A）

CEC / C（UL）合规性

CMR

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 1型、2型、3型、4型

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A类

TIA/EIA合规

ANSI/TIA-568.2-D 6A类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

CENELEC合规性

依据EN50174-2 = a的隔离等级

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

静压室编号

10GXS13（非粘合）/10GXS33

产品说明

备注

电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。625 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度（英尺/米）标记，从最大收线长度至0。
历史

更新和修订

修订编号：0.418 修订日期：2024年04月29日
