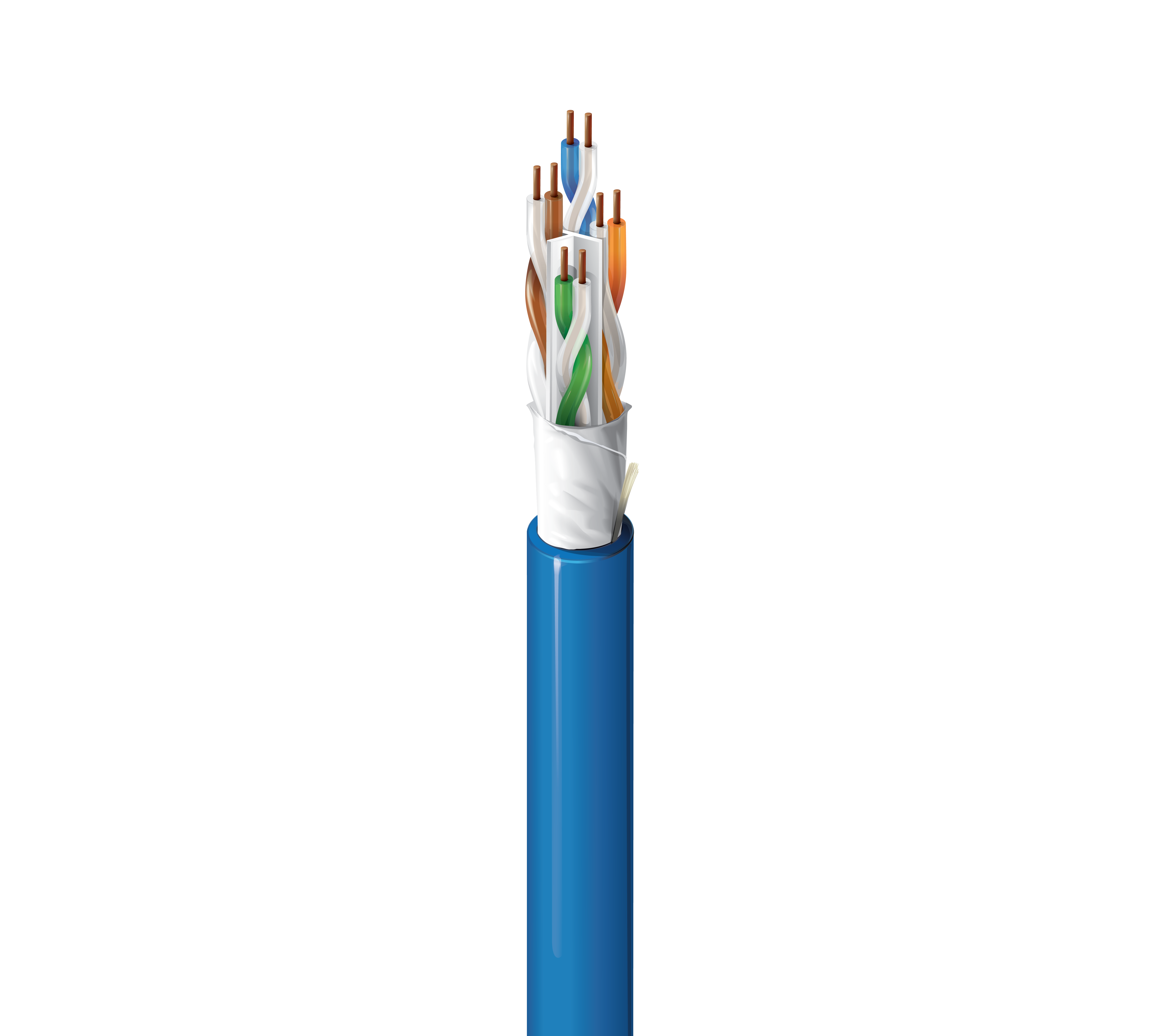

产品编号: 10GXW13

10GXW (0.250") 6A 类电缆，4 对，U/UTP，CMP

10GXW（直径 0.250 英寸）6A 类房屋水平电缆（500MHz），4 对，23 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

  • 上架时间:
    全球
  • 状态:
    有源
  • 替代: 10GX13
10GXW13
5 的 5

规格

Expand All

适合应用

场所水平电缆、以太网 10GBASE-T、Wi-Fi 6、Wi-Fi 5、室内无线、室内小型基站、移动 RAN、PoE++、PoE+、PoE、HDBaseT

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
FEP - Fluorinated Ethylene Propylene White & Blue, White & Orange, White & Green, White & Brown

外层护套

Separator Material Material Trade Name Nom. Diameter Ripcord
Center Member (Patented X-Spline®), EquiBlock™ Barrier Technology PVC - Polyvinyl Chloride Flamarrest® 0.250 in (6.35 mm) Yes

线缆外廓直径（标称）

0.250 in (6.35 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 45 pF/100m

延迟

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
537.6 ns/100m 45 ns/100m 69%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 74.3 72.3 72.2 70.2 67.8 64.8 20.0 100 ± 15 105 ± 10 67.0 67.0 40.0 35.0
4 3.8 65.3 63.3 61.5 59.5 55.8 52.8 23.0 100 ± 15 105 ± 10 67.0 66.2 40.0 23.0
8 5.3 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100 ± 15 105 ± 10 67.0 60.1 40.0 16.9
10 5.9 59.3 57.3 53.4 51.4 47.8 44.8 25.0 100 ± 15 105 ± 10 67.0 58.2 40.0 15.0
16 7.5 56.2 54.2 48.8 46.8 43.7 40.7 25.0 100 ± 15 105 ± 10 67.0 54.1 38.0 10.9
20 8.4 54.8 52.8 46.4 44.4 41.8 38.8 25.0 100 ± 15 105 ± 10 67.0 52.2 37.0 9.0
25 9.4 53.3 51.3 44.0 42.0 39.8 36.8 24.3 100 ± 15 105 ± 10 67.0 50.2 36.0 7.0
31.25 10.5 51.9 49.9 41.4 39.4 37.9 34.9 23.6 100 ± 15 105 ± 10 67.0 48.3 35.1 5.1
62.5 15.0 47.4 45.4 32.4 30.4 31.9 28.9 21.5 100 ± 15 105 ± 10 65.6 42.3 32.0
100 19.1 44.3 42.3 25.2 23.2 27.8 24.8 20.1 100 ± 15 105 ± 10 62.5 38.2 30.0
200 27.6 39.8 37.8 12.2 10.2 21.8 18.8 18.0 100 ± 22 100 ± 10 58.0 32.2 27.0
250 31.1 38.3 36.3 7.3 5.3 19.8 16.8 17.3 100 ± 32 100 ± 10 56.5 30.2 26.0
300 34.3 37.1 35.1 2.9 0.9 18.3 15.3 16.8 100 ± 32 100 ± 10 55.3 28.7 25.2
350 37.2 36.1 34.1 16.9 13.9 16.3 100 ± 32 100 ± 10 54.3 27.3 24.6
400 40.1 35.3 33.3 15.8 12.8 15.9 100 ± 32 100 ± 10 53.5 26.2 24.0
450 42.7 34.5 32.5 14.7 11.7 15.5 100 ± 32 100 ± 10 52.7 25.1 23.5
500 45.3 33.8 31.8 13.8 10.8 15.2 100 ± 32 100 ± 10 52.0 24.2 23.0

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating Installation Storage
105°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min.
1 in (25 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

34 磅/1000 英尺（51 千克/公里）

环境适应性

室内静压室

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

NEC/UL合规性

800 号产品、CMP、CMP-LP（0.5A）、CL3P-LP（0.5A）

CEC / C（UL）合规性

CMP

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A 类

TIA/EIA合规

ANSI/TIA-568.2-D 6A 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括从最大到 0 的降序英尺数/米数标记。

更新和修订

修订号：0.320 修订日期：04-30-2026

更新和修订

修订号：0.320 修订日期：04-30-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
10GXW13 0101000 黑色 线盘 1,000 ft 612825450283
10GXW13010A1000 黑色 箱装卷轴 1,000 ft 612825481478
10GXW13D15U1000 蓝色 非盘绕式 1,000 ft 612825505259
10GXW13 D151000 深蓝色 线盘 1,000 ft 612825450214
10GXW13D15A1000 深蓝色 箱装卷轴 1,000 ft 612825482758
10GXW13 0081000 灰色 线盘 1,000 ft 612825450269
10GXW13005A1000 绿色 箱装卷轴 1,000 ft 612825481447
10GXW13005U1000 绿色 非盘绕式 1,000 ft 612825505297
10GXW13 0051000 深绿色 线盘 1,000 ft 612825450252
10GXW13 0031000 橙色 线盘 1,000 ft 612825450238
10GXW13003A1000 橙色 箱装卷轴 1,000 ft 612825481423
10GXW13003U1000 橙色 非盘绕式 1,000 ft 612825505273
10GXW13 0021000 红色 线盘 1,000 ft 612825450221
10GXW13 0071001 紫色 线盘 1,000 ft
10GXW13 0091000 白色 线盘 1,000 ft 612825450276
10GXW13009A1000 白色 箱装卷轴 1,000 ft 612825481461
10GXW13 0041000 黄色 线盘 1,000 ft 612825450245
10GXW13004A1000 黄色 箱装卷轴 1,000 ft 612825481430
10GXW13004U1000 黄色 非盘绕式 1,000 ft 612825505280
