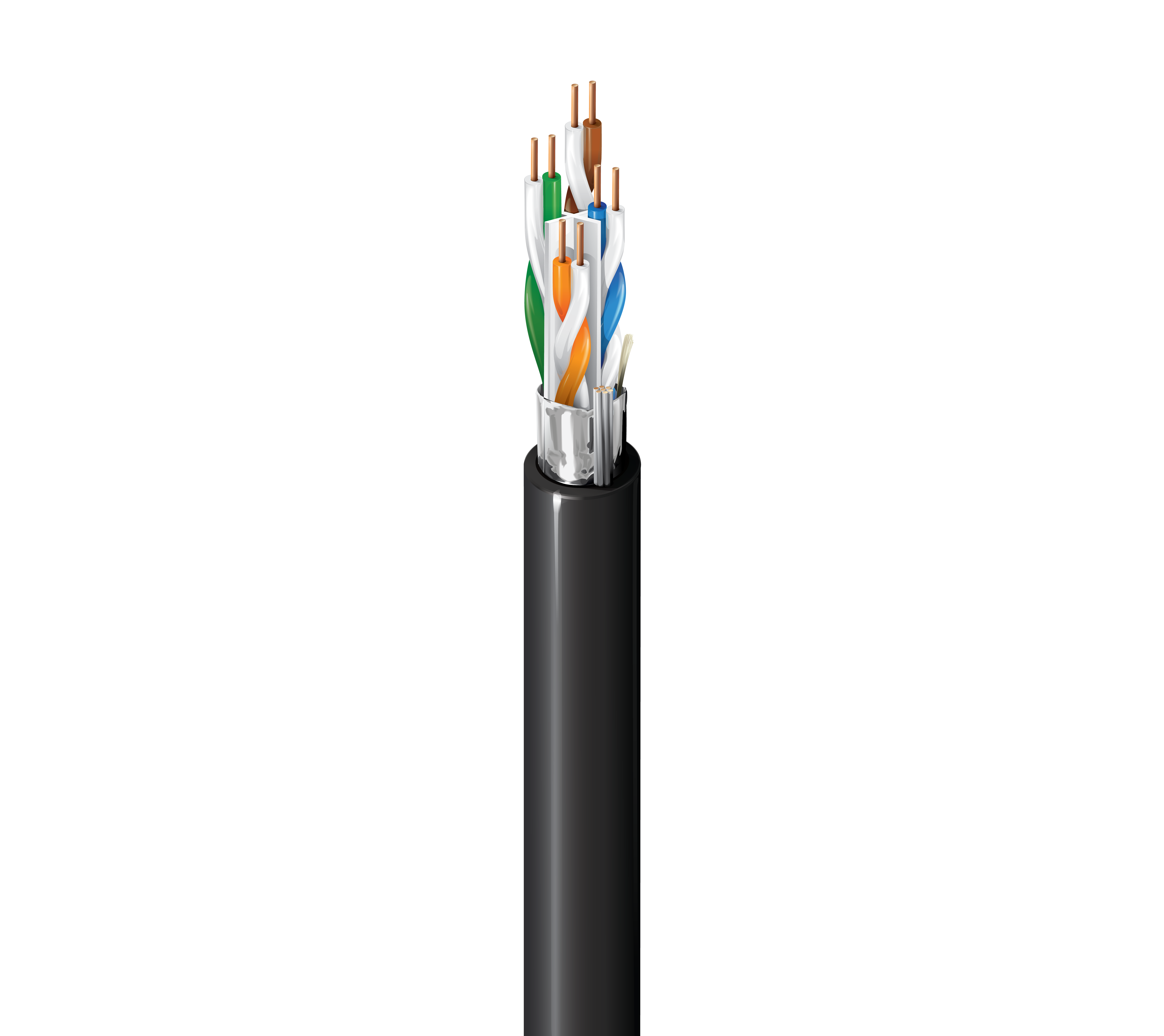

6A 类电缆 - 10GXW53

10GXW 6A 类增强型水平电缆（500MHz），4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，Plenum-CMP，Flamarrest® PVC-LS 护套

上架时间:

全球
状态:

有源

报价

10GXW53

规格
零件编号
资源

规格

产品概述

适合应用	场所水平电缆、高达 10GBASE-T 的以太网、Wi-Fi 6、Wi-Fi 5、监控、HDBaseT、PoE++、PoE+、PoE、嘈杂环境
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
FEP - Fluorinated Ethylene Propylene	White & Blue, White & Orange, White & Green, White & Brown

外屏蔽

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

外层护套

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.265 in (6.73 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

延迟

Max. Delay	Nom. Velocity of Prop.
537.6 ns/100m	69%

电压

UL Voltage Rating
300 V (CMP)

机械特性

温度

UL Temperature	Operating	Installation	Storage
105°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

弯曲半径

Installation Min.
2.65 in (67.3 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	37 lbs/1000 ft

标准与合规性

环境适应性	室内静压室
阻燃性/遇火反应	NFPA 262 阻燃级（UL 910），FT6
CEC / C（UL）合规性	CMP
ICEA合规性	S-116-732
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	6A 类
TIA/EIA合规	ANSI/TIA-568.2-D 6A 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

历史

更新和修订	修订编号：0.166 修订日期：09-07-2025

信息

更新和修订	修订编号：0.166 修订日期：09-07-2025

Report An Error

零件编号

货号	颜色	收起类型	长度
10GXW53 0101000	黑色	线盘	1,000 ft
10GXW53010Z1000	黑色	ReelTuff 盒子	1,000 ft
10GXW53 D151000	蓝色	线盘	1,000 ft
10GXW53D15Z1000	蓝色	ReelTuff 盒子	1,000 ft
10GXW53 0081000	灰色	线盘	1,000 ft
10GXW53 0051000	深绿色	线盘	1,000 ft
10GXW53 0031000	橙色	线盘	1,000 ft
10GXW53 0021000	红色	线盘	1,000 ft
10GXW53 0071000	紫色	线盘	1,000 ft
10GXW53 0091000	白色	线盘	1,000 ft
10GXW53009Z1000	白色	ReelTuff 盒子	1,000 ft
10GXW53 0041000	黄色	线盘	1,000 ft
