产品编号: 2147A

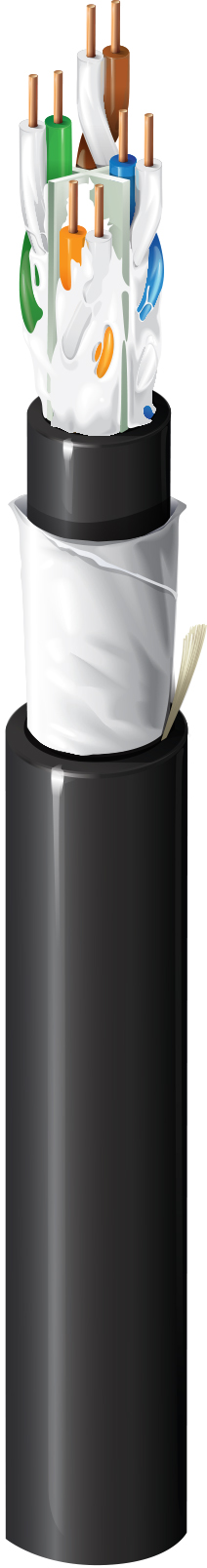

6A 类室内/室外电缆，4 对，U/UTP，OSP/CM-LS，LSZH

6A 类房屋水平电缆 (500 MHz)，室内/室外 OSP/CM-LS，4 对，23 AWG 实心裸铜导体，U/UTP，Haloarrest® LSZH 内护套，凝胶填充，抗紫外线阻燃 Haloarrest® LSZH 外护套

  • 上架时间:
    全球
  • 状态:
    有源
2147A
  • 2147A
1 的 1

规格

Expand All

适合应用

OSP- 室外、室内/室外、场所水平电缆、高达 10GBASE-T 的以太网、Wi-Fi 6、Wi-Fi 5、PoE++、PoE+、PoE、HDBaseT

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White & Blue, White & Orange, White & Green, White & Brown

内护套

Material Nom. Diameter Ripcord Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.270 in (6.86 mm) Yes Black

隔水

凝胶填充

外层护套

Separator Material Material Trade Name Nom. Diameter Ripcord
Center Member (Patented X-Spline®), EquiBlock™ Barrier Technology LSZH - Low Smoke Zero Halogen (Flame Retardant) Haloarrest® 0.370 in (9.40 mm) Yes

线缆外廓直径（标称）

0.370 in (9.40 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 45 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 64%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 dB/100m 74.3 72.3 72.2 70.2 67.8 64.8 20.0 100 +/- 5 115 +/- 15 67.0 67.0 40.0 35.0
4 3.8 dB/100m 65.3 63.3 61.5 59.5 55.8 52.8 23.0 100 +/- 5 100 +/- 7 67.0 66.2 40.0 23.0
8 5.3 dB/100m 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100+/- 22 100 +/- 7 67.0 60.1 40.0 16.9
10 5.9 dB/100m 59.3 57.3 53.4 51.4 47.8 44.8 25.0 100+/- 22 100 +/- 7 67.0 58.2 40.0 15.0
16 7.5 dB/100m 56.2 54.2 48.8 46.8 43.7 40.7 25.0 100+/- 22 100 +/- 7 67.0 54.1 38.0 10.9
20 8.4 dB/100m 54.8 52.8 46.4 44.4 41.8 38.8 25.0 100+/- 22 100 +/- 7 67.0 52.2 37.0 9.0
25 9.4 dB/100m 53.3 51.3 44.0 42.0 39.8 36.8 24.3 100+/- 22 100 +/- 7 67.0 50.2 36.0 7.0
31.25 10.5 dB/100m 51.9 49.9 41.4 39.4 37.9 34.9 23.6 100+/- 22 100 +/- 7 67.0 48.3 35.1 5.1
62.5 15.0 dB/100m 47.4 45.4 32.4 30.4 31.9 28.9 21.5 100+/- 22 100 +/- 7 65.6 42.3 32.0
100 19.1 dB/100m 44.3 42.3 25.2 23.2 27.8 24.8 20.1 100+/- 22 100 +/- 7 62.5 38.2 30.0
200 27.6 dB/100m 39.8 37.8 12.2 10.2 21.8 18.8 18.0 100+/- 22 100 +/- 7 58.0 32.2 27.0
250 31.1 dB/100m 38.3 36.3 7.3 5.3 19.8 16.8 17.3 100 +/- 32 100 +/- 7 56.5 30.2 26.0
300 34.3 dB/100m 37.1 35.1 2.9 0.9 18.3 15.3 16.8 100 +/- 32 100 +/- 7 55.3 28.7 25.2
350 37.2 dB/100m 36.1 34.1 16.9 13.9 16.3 100 +/- 32 100 +/- 7 54.3 27.3 24.6
400 40.1 dB/100m 35.3 33.3 15.8 12.8 15.9 100 +/- 32 100 +/- 7 53.5 26.2 24.0
450 42.7 dB/100m 34.5 32.5 14.7 11.7 15.5 100 +/- 32 100 +/- 7 52.7 25.1 23.5
500 45.3 dB/100m 33.8 31.8 13.8 10.8 15.2 100 +/- 32 100 +/- 7 52.0 24.2 23.0

电压

UL Voltage Rating
300 V (CM-LS)

温度

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -20°C To +75°C -40°C To +75°C

弯曲半径

Stationary Min. Installation Min.
3.0 in (76 mm) 3.75 in (95.3 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

67 磅/1000 英尺

环境适应性

室内/户外、室内、户外、无卤、耐晒、架空-承力吊索支撑

阻燃性/遇火反应

UL 1685（UL负载-烟量有限）

NEC/UL合规性

第 800 条，CM-LS

CEC / C（UL）合规性

CM-LS

ICEA合规性

S-116-732, S-56-434, S-99-689, S-100-685

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A 类

TIA/EIA合规

ANSI/TIA-568.2-D 6A 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

CENELEC合规性

隔离等级符合 EN50174-2 = a

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括从最大到 0 的降序英尺数/米数标记。完全防水。 适合埋葬或在潮湿地方的建筑物中使用。 不建议在没有额外挤压和冲击保护的情况下用于直接埋葬应用。

更新和修订

修订编号：0.429 修订日期：09-07-2025

更新和修订

修订编号：0.429 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
2147A 0101000 黑色 612825379485
