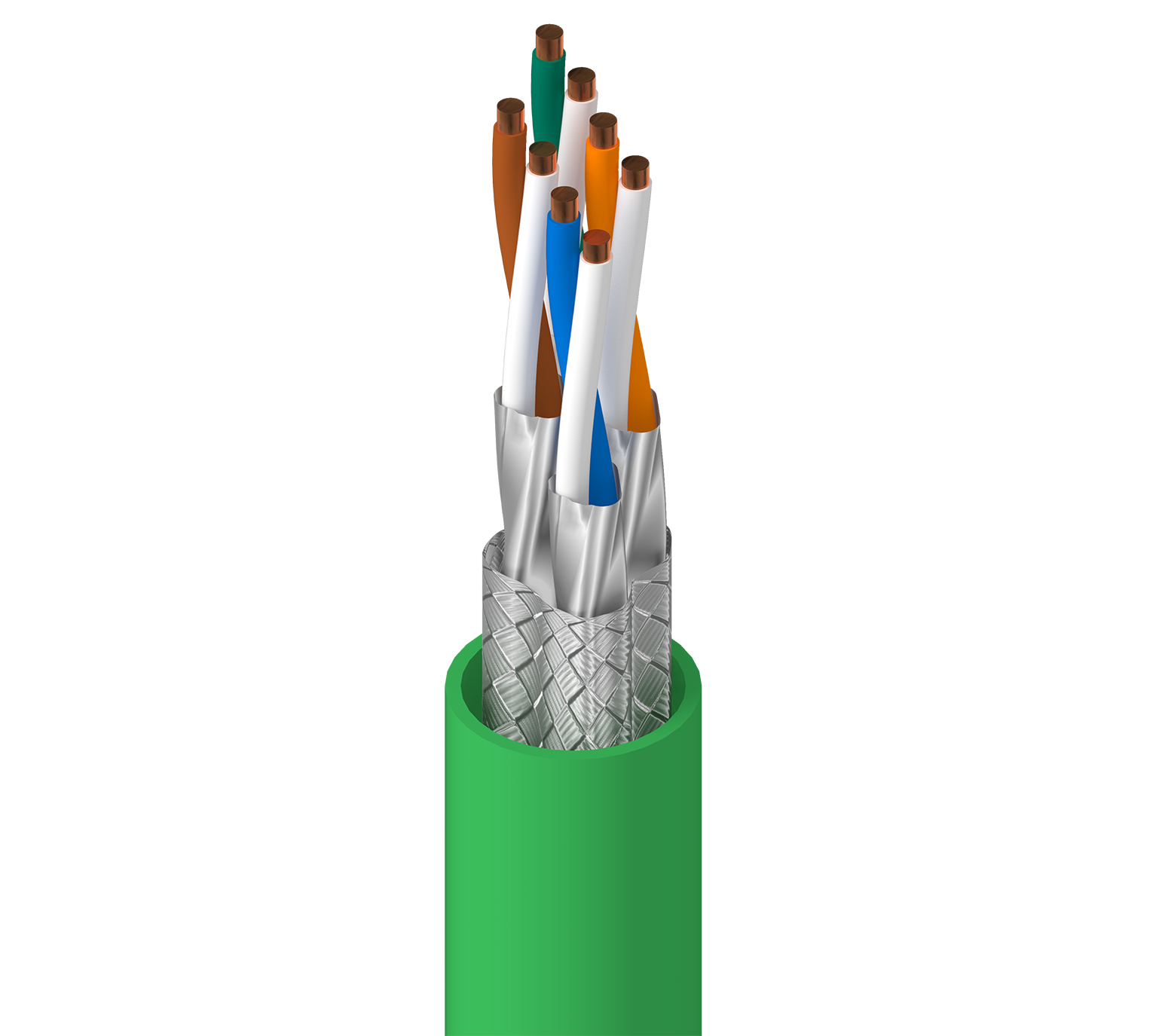

产品编号: 74010E

DataTuff® 6A，4PR #22 Sol BC，PO ins，S/FTP，PVC jkt，PROFINET A 型，AWM 20726

DataTuff® 6A，4 对 AWG 22 裸铜 - 实心，聚乙烯绝缘，S/FTP - 整体编织/单独箔屏蔽，PVC 护套，PROFINET A 型，AWM 20726

  • 上架时间:
    全球
  • 状态:
    有源
74010E
  • 74010E
1 的 1

规格

Expand All

适合应用

PROFINET Cat6A、恶劣环境、IIoT、工厂或过程自动化、IP 摄像机和设备、数据通信等。

导体

Element Size Stranding Material No. of Pairs
Individual Shielded Pair 22 AWG Solid BC - Bare Copper 4

绝缘

Element Material Nom. Insulation Diameter Color Code
Individual Shielded Pair PE - Polyethylene (Foam) 1.60 mm (0.0630 in) White & Blue, White & Orange, White & Green, White & Brown

线缆芯

Description
4 pairs twisted to cable core

内屏蔽

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

内部屏蔽表注释

外层为铝

外屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 80%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 8.7 mm (0.34 in)

线缆外廓直径（标称）

8.7 毫米（0.34 英寸）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
59.1 Ohm/km (18.0 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
25 ns/100m 78%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB] Min. ELTCTL [dB]
1 2 dB/100m 78 76 73 78 20 35
4 3.7 dB/100m 78 74.3 71.3 78 23 23
10 5.9 dB/100m 78 72.1 69.1 75.3 25 15
16 7.4 dB/100m 78 70.6 67.6 71.2 25 10.9
31.2 10.4 dB/100m 78 67.6 64.6 65.4 23.6 5.1
62.5 14.9 dB/100m 75.5 60.6 57.6 59.4 21.5
100 19 dB/100m 72.4 53.4 50.4 55.3 20.1
125 21.4 dB/100m 70.9 49.6 46.6 53.4 19.4
200 27.5 dB/100m 67.9 40.4 37.4 49.3 18
250 31 dB/100m 66.4 35.5 32.5 47.3 17.3
300 34.2 dB/100m 65.2 31.1 28.1 45.8 17.3
500 50.1 dB/100m 60.7 10.6 7.6 39.7 17.3

高频表注释

4MHz 以下的限制仅供参考

转移阻抗等级

1级

筛选等级

I 型

放映表注意事项

耦合衰减

电压

UL Voltage Rating Voltage Rating
30 V RMS 30 V AC

温度

Operating Storage
-40°C to +80°C -40°C to +80°C

弯曲半径

Stationary Min. Installation Min.
45 mm (1.8 in) 90 mm

环境适应性

室内 - Euroclass Eca， 室内， 耐晒 - 仅黑色， 耐油

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

AWM合规性

AWM 20276

数据类别

6A 类

ISO/IEC合规性

ISO/IEC 11801-1

CENELEC合规性

EN 50173-1，隔离等级根据 EN50174-2 = d

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订编号：0.245 修订日期：09-07-2025

更新和修订

修订编号：0.245 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
74010E.00100 绿色 线盘 100 m 8719605129741
74010E.00500 绿色 线盘 500 m 8719605127587
