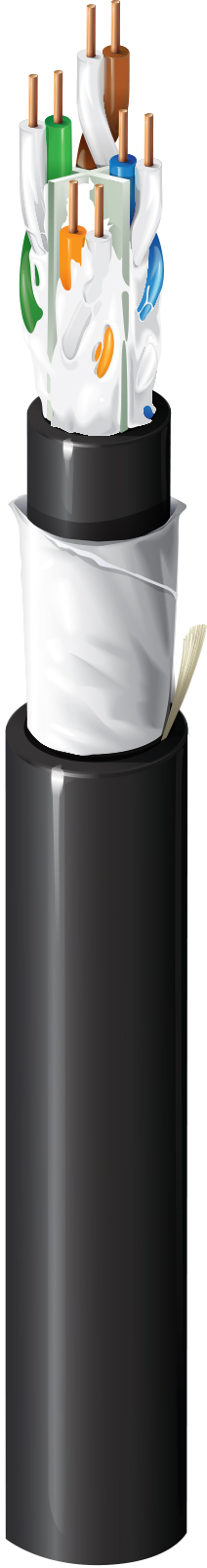

6A 类电缆 - OSP6AU

Datatuff 工业 6A 类电缆 (500MHz)，OSP 额定，4 对，23 AWG 实心裸铜导体，U/UTP，内层聚烯烃护套，凝胶填充，外层聚烯烃护套

上架时间:

美洲
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	OSP- 室外设备，场所水平电缆，高达 10GBASE-T 的以太网，Wi-Fi 6，Wi-Fi 5，PoE++，PoE+，PoE，HDBaseT
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

内护套

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.260 in (6.60 mm)	Yes

隔水	凝胶填充

外层护套

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented X-Spline®), EquiBlock™ Barrier Technology	PE - Polyethylene	0.355 in (9.02 mm)	Yes

线缆外廓直径（标称）	0.355 in (9.02 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

延迟

Frequency	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	45 ns/100m	65%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1	74.3	72.3	72.2	70.2	67.8	64.8	20.0	105 +/- 10	115 +/- 15	67.0	67.0	40.0	35.0
4	3.8	65.3	63.3	61.5	59.5	55.8	52.8	23.0	105 +/- 10	100 +/- 7	67.0	66.2	40.0	23.0
8	5.3	60.8	58.8	55.4	53.4	49.7	46.7	24.5	100 +/- 22	100 +/- 7	67.0	60.1	40.0	16.9
10	5.9	59.3	57.3	53.4	51.4	47.8	44.8	25.0	100 +/- 22	100 +/- 7	67.0	58.2	40.0	15.0
16	7.5	56.2	54.2	48.8	46.8	43.7	40.7	25.0	100 +/- 22	100 +/- 7	67.0	54.1	38.0	10.9
20	8.4	54.8	52.8	46.4	44.4	41.8	38.8	25.0	100 +/- 22	100 +/- 7	67.0	52.2	37.0	9.0
25	9.4	53.3	51.3	44.0	42.0	39.8	36.8	24.3	100 +/- 22	100 +/- 7	67.0	50.2	36.0	7.0
31.25	10.5	51.9	49.9	41.4	39.4	37.9	34.9	23.6	100 +/- 22	100 +/- 7	67.0	48.3	35.1	5.1
62.5	15.0	47.4	45.4	32.4	30.4	31.9	28.9	21.5	100 +/- 22	100 +/- 7	65.6	42.3	32.0
100	19.1	44.3	42.3	25.2	23.2	27.8	24.8	20.1	100 +/- 22	100 +/- 7	62.5	38.2	30.0
200	27.6	39.8	37.8	12.2	10.2	21.8	18.8	18.0	100 +/- 22	100 +/- 7	58.0	32.2	27.0
250	31.1	38.3	36.3	7.3	5.3	19.8	16.8	17.3	100 +/- 32	100 +/- 7	56.5	30.2	26.0
300	34.3	37.1	35.1	2.9	0.9	18.3	15.3	16.8	100 +/- 32	100 +/- 7	55.3	28.7	25.2
350	37.2	36.1	34.1			16.9	13.9	16.3	100 +/- 32	100 +/- 7	54.3	27.3	24.6
400	40.1	35.3	33.3			15.8	12.8	15.9	100 +/- 32	100 +/- 7	53.5	26.2	24.0
450	42.7	34.5	32.5			14.7	11.7	15.5	100 +/- 32	100 +/- 7	52.7	25.1	23.5
500	45.3	33.8	31.8			13.8	10.8	15.2	100 +/- 32	100 +/- 7	52.0	24.2	23.0

电压

Voltage Rating
300 V

机械特性

温度

Operating	Installation	Storage
-40°C To +75°C	-40°C To +60°C	-40°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.75 in (95.3 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	48 磅/1000 英尺（71 千克/公里）

标准与合规性

环境适应性	室外、户外、耐晒、架空-承力吊索支撑
CPR合规性	CPR欧洲分级：Fca；CPR UKCA分级：Fca
ICEA合规性	S-116-732, S-56-434, S-99-689, S-100-685
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	6A 类
TIA/EIA合规	ANSI/TIA-568.2-D 6A 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。对于长度超过 90 米的电缆，不能保证满足 TIA 568.2 延迟规范。打印包括从最大到 0 的降序英尺数/米数标记。安装长度。完全防水。适合埋葬或在室外潮湿的地方使用。不建议在没有额外挤压和冲击保护的情况下用于直接埋葬应用。额外的挤压和冲击保护包括电缆铠装、管道安装或根据 Belden 技术公告 T/8-6 安装顶部屏障。 Belden 建议在使用凝胶填充 OSP 电缆在建筑物内过渡时使用入口分界点，因为电缆设计含有专门用于潮湿室外环境的凝胶。建议的过渡点是 REVConnect 核心耦合器，零件编号 RVACPKUBK-S1。

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。对于长度超过 90 米的电缆，不能保证满足 TIA 568.2 延迟规范。打印包括从最大到 0 的降序英尺数/米数标记。安装长度。完全防水。适合埋葬或在室外潮湿的地方使用。不建议在没有额外挤压和冲击保护的情况下用于直接埋葬应用。额外的挤压和冲击保护包括电缆铠装、管道安装或根据 Belden 技术公告 T/8-6 安装顶部屏障。 Belden 建议在使用凝胶填充 OSP 电缆在建筑物内过渡时使用入口分界点，因为电缆设计含有专门用于潮湿室外环境的凝胶。建议的过渡点是 REVConnect 核心耦合器，零件编号 RVACPKUBK-S1。
