产品编号: 74004NH

DataTuff® 7, 4PR #23 Sol BC, PO ins, S/FTP, LSNH Jkt, AWM 20851, Dca

DataTuff® 7，4 对 AWG 23 裸铜 - 泡沫皮，聚乙烯绝缘，S/FTP - 整体编织/单独箔屏蔽，LSZH/FRNC 护套，AWM 20851

  • 上架时间:
    全球
  • 状态:
    有源

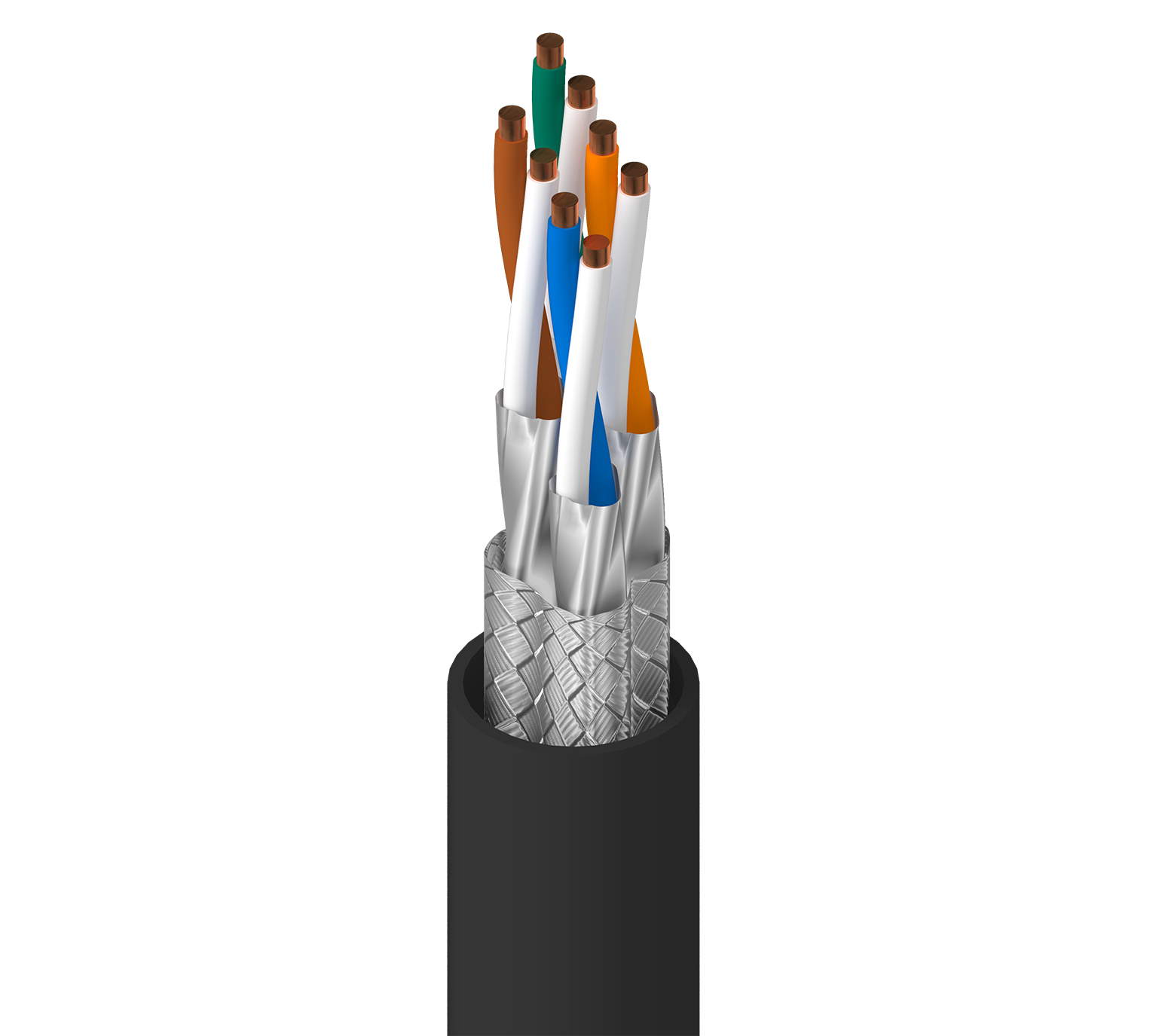

74004NH
  • 74004NH
1 的 1

规格

Expand All

适合应用

Cat7、恶劣环境、IIoT、工厂或过程自动化、视频、音频、数据通信等。

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.45 mm (0.0571 in) White & Blue, White & Orange, White & Green, White & Brown

线缆芯

Description
4 pairs twisted to cable core

内屏蔽

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

内部屏蔽表注释

外层为铝

外屏蔽

Shield Type Material Coverage
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8 mm (0.31 in)

线缆外廓直径（标称）

8 毫米（0.31 英寸）

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
75 Ohm/km (23 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 78%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
1 2 dB/100m 78 75 73 70 78 75 20
4 3.7 dB/100m 78 75 74.3 71.3 78 75 23
10 5.9 dB/100m 78 75 72.1 69.1 75.3 72.3 25
16 7.4 dB/100m 78 75 70.6 67.6 71.2 68.2 25
31.2 10.4 dB/100m 78 75 67.6 64.6 65.4 62.4 23.6
62.5 14.9 dB/100m 75.5 72.5 60.6 57.6 59.4 56.4 21.5
100 19 dB/100m 72.4 69.4 53.4 50.4 55.3 52.3 20.1
125 21.4 dB/100m 70.9 67.9 49.6 46.6 53.4 50.4 19.4
200 27.5 dB/100m 67.9 64.9 40.4 37.4 49.3 46.3 15
250 31 dB/100m 66.4 63.4 35.5 32.5 47.3 44.3 17.3
300 34.2 dB/100m 65.2 62.2 31.1 28.1 45.8 42.8 17.3
600 50.1 dB/100m 60.7 57.7 10.6 7.6 39.7 36.7 17.3
1000 66.9 dB/100m 57.4 54.4 35.3 32.3 15.1

高频表注释

4 MHz 以下的限制仅供参考。；1000 MHz 的值仅供参考。 参考标准：IEC 61156-5

转移阻抗

Frequency Max. Transfer Impedance
1 MHz Max. 5 mOhm/m
10 MHz Max. 5 mOhm/m
30 MHz Max. 30 mOhm/m
100 MHz 100 mOhm/m

转移阻抗等级

1级

筛选等级

Type Ib

放映表注意事项

耦合衰减

电压

UL Voltage Rating Voltage Rating
30 V RMS 125 V (non UL)

温度

Operating Installation Storage
-40°C to +80°C -15°C To +60°C -40°C to +80°C

弯曲半径

Stationary Min. Installation Min.
40 mm (1.6 in) 80 mm

最大拉伸张力

80 N (18 lbf)

环境适应性

室内 - Euroclass Dca, 耐晒，耐油

阻燃性/遇火反应

IEC 60332-1-2，IEC 60332-3-24，EN 50266-2-4

CPR合规性

CPR 欧洲级：Dca-s1,d1,a1；CPR UKCA 类别：Dca-s1,d1,a1

AWM合规性

AWM 20851

IEEE合规性

PoE：IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

数据类别

第 7 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1，IEC 61034-2——烟雾浓度最低透光率 = 60%

CENELEC合规性

EN 50173-1，隔离等级根据 EN50174-2 = d

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟CE标志

英国监管合规性

UKCA标识

更新和修订

修订编号：0.327 修订日期：09-07-2025

更新和修订

修订编号：0.327 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
74004NH.01B100 黑色 扁平盒 100 m 8719605013217
74004NH.01305 黑色 线盘 305 m 8719605013194
74004NH.01500 黑色 线盘 500 m 8719605013200
74004NH.011000 黑色 线盘 1,000 m 8719605013187
74004NH.031000 蓝色 线盘 1,000 m 8719605160478
74004NH.02500 灰色, RAL 7032 线盘 500 m 8719605130006
74004NH.041000 绿色 线盘 1,000 m 8719605196767
74004NH.051000 橙色 线盘 1,000 m 8719605196774
