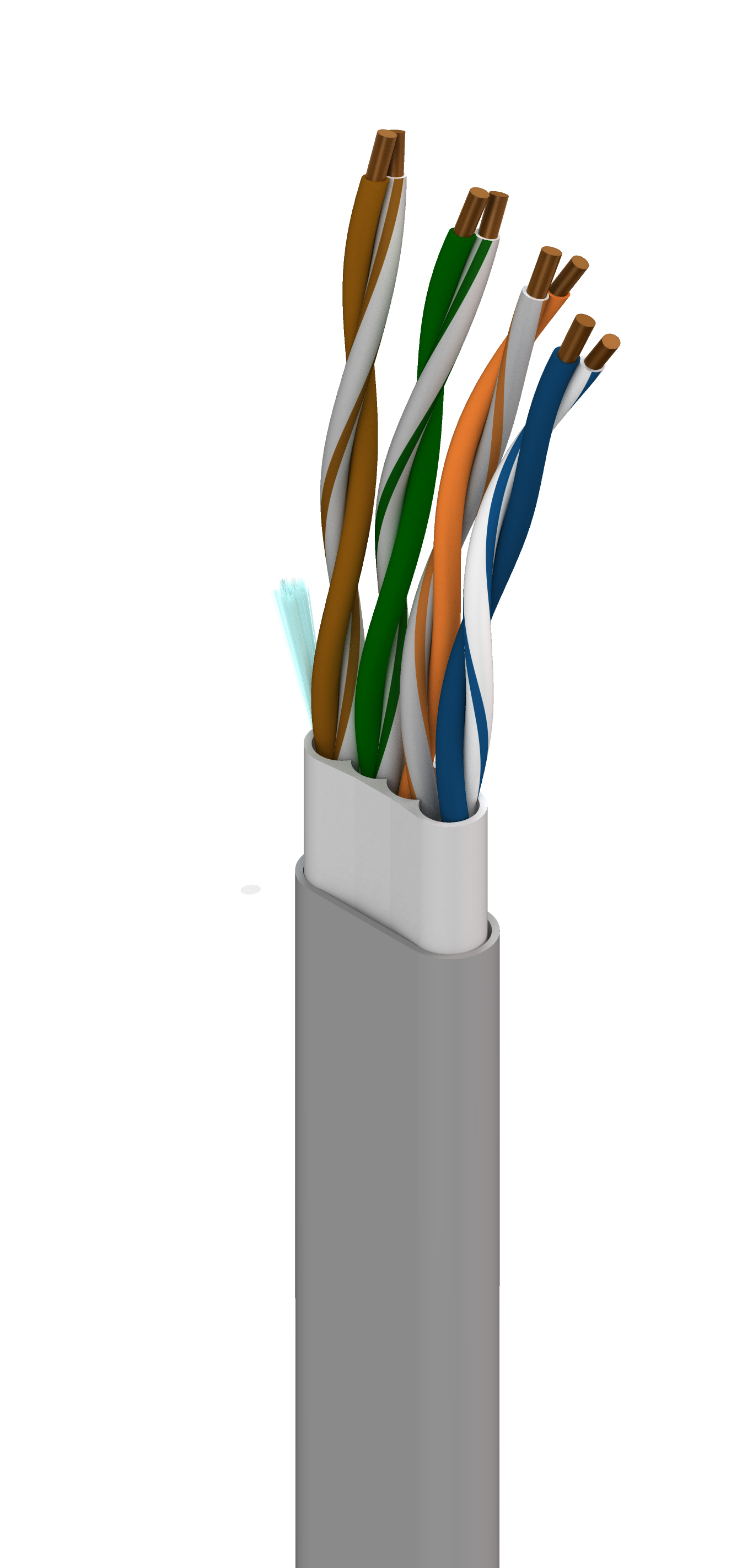

产品编号: 11872A

DataTuff® 6, 4 Bonded-Pr #24 Sol BC、PO Ins、PVC Jkt、PVC Jkt、CMR

工业以太网 Cat 6，4 条粘连线对 24AWG（实心）裸铜线，PO 绝缘，PVC 内护套，PVC 外护套，CMR

  • 上架时间:
    全球
  • 状态:
    有源
11872A
  • 11872A
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

导体

Element AWG Stranding Material Nominal Diameter No. of Pairs
Pair(s) 23 Solid BC - Bare Copper 0.022 in 4

导体数

8

总对数

4

绝缘

Element Material Nominal Diameter Nominal Wall Thickness
Pair(s) PO - Polyolefin 0.043 in 0.01 in

粘连线对结构

是

颜色表

Number Color
1 Blue & White/Blue
2 Orange & White/Orange
3 Green & White/Green
4 Brown & White/Brown

内护套

Material Nominal Diameter Ripcord
PVC - Polyvinyl Chloride 0.365 x 0.165 in Yes

外层护套

Material Nominal Diameter Nominal Wall Thickness Ripcord
PVC - Polyvinyl Chloride 0.475 x 0.265 in 0.035 in Yes

导体DCR

Max. Conductor DCR Max. DCR Unbalance
23.2 Ohm/1000ft 3 %

电容

Max. Capacitance Unbalance Nom.Mutual Capacitance
49.2 pF/ft 15 pF/ft

延迟

Max. Delay Max. Delay Skew Nominal Velocity of Propagation (VP) [%]
510 ns/100m 25 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Max./Min. Fitted Impedance
1 MHz 1.9 dB/100m 74.3 dB 72.3 dB 72.4 dB 70.4 dB 67.8 dB 64.8 dB 20 dB 100 ± 12 Ohm 100 ± 15 Ohm
4 MHz 3.7 dB/100m 65.3 dB 63.3 dB 61.6 dB 59.6 dB 55.7 dB 52.7 dB 23 dB 100 ± 12 Ohm 100 ± 15
8 MHz 5.3 dB/100m 60.3 dB 58.8 dB 55.5 dB 53.5 dB 49.7 dB 46.7 dB 24.5 dB 100 ± 12 Ohm 100 ± 15
10 MHz 5.9 dB/100m 59.3 dB 57.3 dB 53.4 dB 51.4 dB 47.8 dB 44.8 dB 25 dB 100 ± 12 Ohm 100 ± 15
16 MHz 7.5 dB/100m 56.3 dB 54.3 dB 48.7 dB 46.7 dB 43.7 dB 40.7 dB 25 dB 100 ± 12 Ohm 100 ± 8
20 MHz 8.4 dB/100m 54.8 dB 52.8 dB 46.4 dB 44.4 dB 41.7 dB 38.7 dB 25 dB 100 ± 12 Ohm 100 ± 8
25 MHz 9.5 dB/100m 53.4 dB 51.4 dB 43.9 dB 41.9 dB 39.8 dB 36.8 dB 24.3 dB 100 ± 15 Ohm 100 ± 8
31.25 MHz 10.6 dB/100m 51.9 dB 49.9 dB 41.2 dB 39.2 dB 37.9 dB 34.9 dB 23.6 dB 100 ± 15 Ohm 100 ± 8
62.5 MHz 15.4 dB/100m 47.4 dB 45.4 dB 32 dB 30 dB 31.8 dB 28.8 dB 21.5 dB 100 ± 15 Ohm 100 ± 8
100 MHz 19.8 dB/100m 44.3 dB 42.3 dB 24.5 dB 22.5 dB 27.8 dB 24.8 dB 21 dB 100 ± 15 Ohm
155 MHz 25.1 dB/100m 41.5 dB 39.5 dB 16.3 dB 14.3 dB 23.9 dB 20.9 dB 21 dB 100 ± 15 Ohm
200 MHz 29 dB/100m 39.9 dB 37.9 dB 10.8 dB 10 dB 21.7 dB 18.7 dB 21 dB 100 ± 15 Ohm
250 MHz 32.8 dB/100m 38.3 dB 36.3 dB 5.5 dB 3.5 dB 19.8 dB 16.8 dB 18 dB 100 ± 20 Ohm
300 MHz 35.2 dB/100m 37.2 dB 34.2 dB 0.7 dB 0 dB 18.2 dB 15.2 dB 18 dB 100 ± 20 Ohm
310 MHz 37.1 dB/100m 36.9 dB 34.9 dB 0 dB 17.9 dB 14.9 dB 18 dB 100 ± 20 Ohm
350 MHz 39.8 dB/100m 36.2 dB 34.2 dB 16.9 dB 13.9 dB 17 dB 100 ± 22 Ohm
400 MHz 43 dB/100m 35.3 dB 33.3 dB 15.7 dB 12.7 dB 14 dB 100 ± 32 Ohm
500 MHz 49 dB/100m 33.8 dB 31.8 dB 13.8 dB 10.8 dB 14 dB 100 ± 32 Ohm

电压

UL Voltage Rating
300 V RMS

安装温度范围

-10°C 至 +75°C

UL 温度等级

75°C

工作温度范围

-25°C 至 +75°C

线缆毛重

59 磅/1000 英尺

最大推荐拉力

50 lbs

安装时的最小弯曲半径

4.75 in

最小短轴弯曲半径

0.1 in

NEC条款

第八百条

NEC/(UL) 合规性

CMR

CEC/C(UL) 合规性

CMR

ISO/IEC合规性

ISO/IEC 11801 第 6 类

CPR Euroclass

Eca

数据类别

第 6 类

TIA/EIA合规

TIA/EIA-568B.2 第 6 类

环境空间

室内-立管

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

MII 命令 #39（中国 RoHS）

是

适合性 - 室内

是

CSA/C(UL) 阻燃性

FT4

UL阻燃性

UL1666 立管

IEC阻燃性

IEC 60332-1-2

UL额定电压

300 V RMS

静压室（是/否）

否

脚注

C——采用木线盘收线。

备注

美国专利号's 5, 606, 151；5, 734, 126；5, 821, 467 **350 MHz 以上的值仅供参考

更新和修订

修订编号：0.561 修订日期：08-25-2025

更新和修订

修订编号：0.561 修订日期：08-25-2025


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC
11872A 0101000 黑色 线盘 1,000 ft 612825107989
11872A 0081000 灰色 线盘 1,000 ft 612825107972
