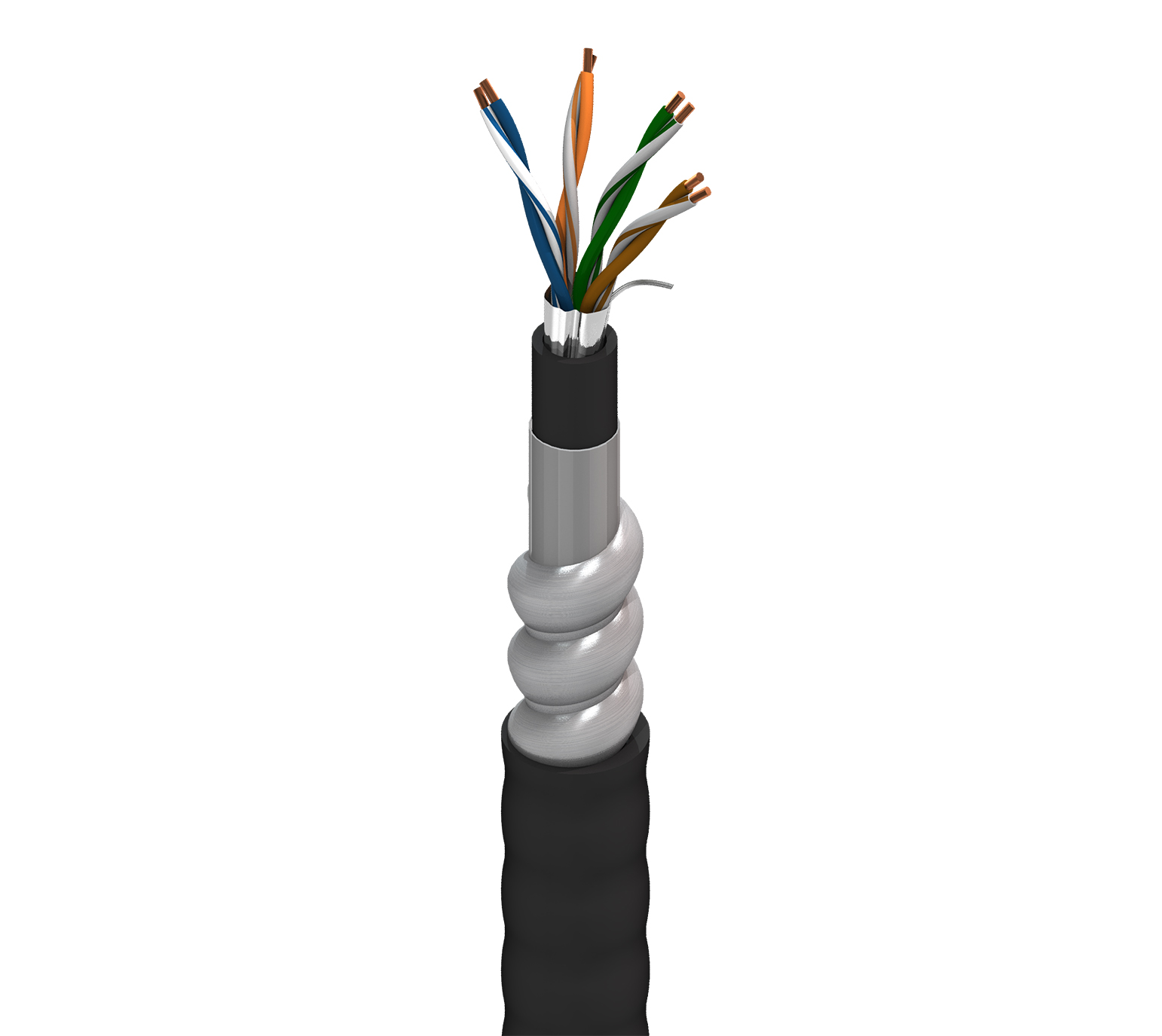

产品编号: 127903A

DataTuff® 5e、4Pr #22 Sol BC、PO Ins、OS、PVC Jkt、AIA Armor、PVC Jkt、PLTC CMG CM、-40C

工业以太网 Cat 5e，4 对 22AWG（实心）裸铜线，PO 绝缘，整体 Beldfoil® 屏蔽，PVC 内护套，铝联锁铠装，PVC 外护套，PLTC CMG CM，-40C

  • 上架时间:
    全球
  • 状态:
    有源
127903A
5 的 5

规格

Expand All

适合应用

恶劣环境、IIoT、工厂或过程自动化、IP 摄像机和设备、数据通信等。暴露于啮齿动物、挤压或切割力、功率受限的托盘、

导体

Element Size Stranding Material No. of Pairs
Pair(s) 22 Solid BC - Bare Copper 4

绝缘

Element Material Color Code
Pair(s) PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

是

内屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

内护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.335 in (8.51 mm)

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

铠装

Armor Type & Material Armor Thickness Diameter Over Armor
AIA - Aluminum Interlock Armor 0.025 in (0.64 mm) 0.565 in (14.4 mm)

外层护套

Separator Material Nom. Diameter
Polyester Tape PVC - Polyvinyl Chloride 0.655 in (16.6 mm)

线缆外廓直径（标称）

0.655 in (16.6 mm)

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 17 pF/ft (56 pF/m) 330 pF/100m

延迟

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
538 ns/100m 45 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63 60 63.8 60.8 20 100 ± 15 100 ± 15
4 4.1 dB/100m 56.3 53.3 51 49 51.7 48.7 23 100 ± 15 100 ± 15
8 5.8 dB/100m 51.8 48.8 46 43 45.7 42.7 24.5 100 ± 15 100 ± 15
10 6.5 dB/100m 50.3 47.3 43 41 43.8 40.8 25 100 ± 15 100 ± 15
16 8.2 dB/100m 47.3 44.3 39 36 39.7 36.7 25 100 ± 15 100 ± 15
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.7 34.7 25 100 ± 15 100 ± 15
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 24.3 100 ± 15 100 ± 15
31.25 11.7 dB/100m 42.9 39.9 31 28 33.9 30.9 23.6 100 ± 15 100 ± 15
62.5 17.0 dB/100m 38.4 35.4 22 19 27.8 24.8 21.5 100 ± 15 100 ± 15
100 22.0 dB/100m 35.3 32.3 14 11 23.8 20.8 20.1 100 ± 15
310 41.8 dB/100m
350 44.9 dB/100m

电压

UL Voltage Rating
300 V (CM)

温度

UL Temperature Operating Storage
75°C -40°C To +75°C -40°C To +75°C

弯曲半径

Stationary Min.
7.86 in (200 mm)

最大拉伸张力

100 lb (45 kg)

线缆毛重

157 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐晒，抗紫外线，耐油

阻燃性/遇火反应

UL 1685（UL荷载）， FT4

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《合同法》、《公共合同法》第 800 条

CEC / C（UL）合规性

CMG、HL、CSA CMG、HL、-40C

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

ISO/IEC合规性

ISO/IEC 1801 5e 类

备注

工作温度受长度降额影响。

更新和修订

修订号：0.275 修订日期：02-20-2026

更新和修订

修订号：0.275 修订日期：02-20-2026


Report An Error

零件编号

货号 UPC
127903A 0101000 612825439073
127903A 0105000 612825439080
