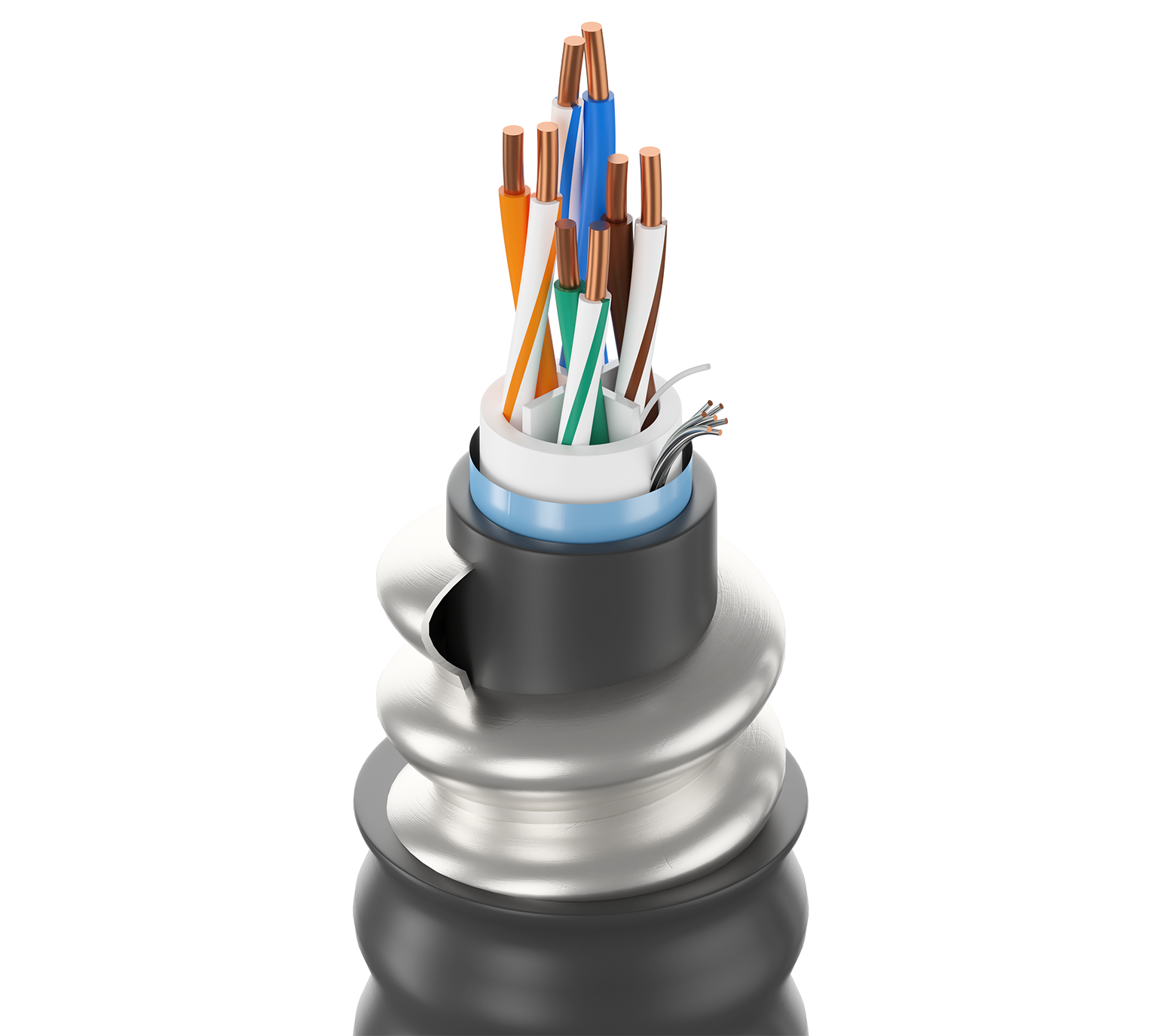

产品编号: 127953A

DataTuff® Cat 6,(4 pr)23 AWG 实心 BC,PP/PVC/铝铠装/PVC,以太网/IP,铝箔护套,CMG CM,600V AWM

四根 6 类 24 AWG 粘连线对实心裸铜导体、聚丙烯绝缘、FRPE 花键中心构件、内部 PVC 护套、整体 Beldfoil® 屏蔽(100% 覆盖)、工业级耐油和抗紫外线 PVC 外护套、CMG CM

  • 上架时间:
    全球
  • 状态:
    有源

适合应用

铠装以太网应用,在电缆托盘中,在装有高压设备的机柜中,例如电机控制中心、采矿、户外、恶劣环境、IIoT、工厂或过程自动化、IP 摄像机和设备、数据通信等,暴露于啮齿动物、挤压或切割力,

导体

Element Size Stranding Material No. of Elements
Pair(s) 23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对

内护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.254 in (6.45 mm) Yes

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

铠装

Armor Type & Material Armor Thickness Diameter Over Armor
AIA - Aluminum Interlock Armor 0.025 in (0.64 mm) 0.595 in (15.1 mm)

外层护套

Separator Material Nom. Diameter
Polyester Tape PVC - Polyvinyl Chloride 0.695 in (17.7 mm)

线缆外廓直径(标称)

0.695 in (17.7 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 330 pF/ft

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 74.3 72.3 72.3 70.3 67.8 64.8 21 100 ± 15 100 ± 15
4 3.8 dB/100m 65.3 63.3 61.5 59.5 55.8 52.7 24 100 ± 15 100 ± 15
8 5.3 dB/100m 60.8 58.8 55.4 53.4 49.7 46.7 25.5 100 ± 15 100 ± 15
10 6 dB/100m 59.3 57.3 53.3 51.3 47.8 44.8 26 100 ± 15 100 ± 15
16 7.6 dB/100m 56.2 54.3 48.7 46.7 43.7 40.7 26 100 ± 15 100 ± 15
20 8.5 dB/100m 54.8 52.8 46.3 44.3 41.8 38.8 26 100 ± 15 100 ± 15
25 9.5 dB/100m 53.3 51.3 43.8 41.8 39.8 36.8 25.3 100 ± 15 100 ± 15
31.25 10.7 dB/100m 51.9 49.9 41.2 39.2 37.9 34.9 24.6 100 ± 15 100 ± 15
62.5 15.4 dB/100m 47.4 45.4 32 30 31.9 28.9 22.5 100 ± 15 100 ± 15
100 19.8 dB/100m 44.3 42.3 24.5 22.5 27.8 24.8 21.1 100 ± 15
155 25.2 dB/100m 41.5 39.5 16.3 14.3 23.9 20.9 19.8 100 ± 22
200 29.0 dB/100m 39.8 37.8 10.8 8.8 21.8 18.8 19 100 ± 22
250 32.8 dB/100m 38.3 36.3 5.5 3.5 19.8 16.8 18.3 100 ± 32

电压

UL Voltage Rating
300 V (CMR), 300 V (CMX)

温度

UL Temperature Operating Storage
75°C -40°C to +75°C -40°C to +85°C

弯曲半径

Stationary Min.
2.10 in (53.3 mm)

最大拉伸张力

200 lb (91 kg)

线缆毛重

164 磅/1000 英尺

环境适应性

室内/室外,室内,耐日晒

阻燃性/遇火反应

UL 1685 (UL荷载)

NEC/UL合规性

CM

CEC / C(UL)合规性

CMG、HL、CSA CMG、HL、-40C

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA-568.2-D 6 类

ISO/IEC合规性

ISO/IEC 11801 第 6 类

更新和修订

修订编号:0.129 修订日期:04-29-2024
