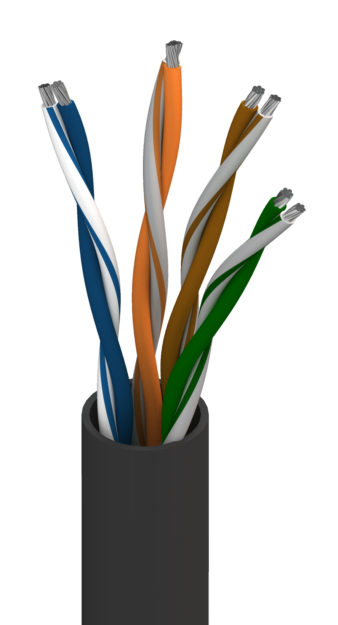

产品编号: 7905A

DataTuff® 5e，4 Pr #24 Str TC，PO Ins，TPE Jkt，柔性 CMR

工业以太网 Cat 5e，4 对 24AWG (7x32) 镀锡铜线，PO 绝缘，TPE 外护套，柔性 CMR

  • 上架时间:
    全球
  • 状态:
    有源
7905A
  • 7905A
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Element AWG Stranding Material No. of Pairs
Pair(s) 24 7x32 TC - Tinned Copper 4

导体数

8

总对数

4

绝缘

Element Material Nominal Diameter Nominal Wall Thickness
Pair(s) PO - Polyolefin 0.040 in 0.008 in

粘连线对结构

是

颜色表

Number Color
1 Blue & White/Blue
2 Orange & White/Orange
3 Green & White/Green
4 Brown & White/Brown

外层护套

Material Nominal Diameter
TPE - Thermoplastic Elastomer 0.242 in

导体DCR

Max. Conductor DCR Max. DCR Unbalance
28.8 Ohm/1000ft 3.0 %

电容

Max. Capacitance Unbalance Nom.Mutual Capacitance
66 pF/ft 15 pF/ft

延迟

Max. Delay Max. Delay Skew Nominal Velocity of Propagation (VP) [%]
510 ns/100m 25 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Max./Min. Fitted Impedance
1 MHz 2.4 dB/100m 65.3 dB 65.3 dB 62.9 dB 62.9 dB 63.8 dB 60.8 dB 20 dB 100 ± 12 Ohm 105 ± 10
4 MHz 4.8 dB/100m 56.3 dB 56.3 dB 51.5 dB 51.5 dB 51.7 dB 48.7 dB 23.6 dB 100 ± 12 Ohm 100 ± 10
8 MHz 6.8 dB/100m 51.8 dB 51.8 dB 45.0 dB 45.0 dB 45.7 dB 42.7 dB 25.4 dB 100 ± 12 Ohm 100 ± 10
10 MHz 7.7 dB/100m 50.3 dB 50.3 dB 42.6 dB 42.6 dB 43.8 dB 40.8 dB 26 dB 100 ± 12 Ohm 100 ± 10
16 MHz 9.7 dB/100m 47.3 dB 47.3 dB 37.5 dB 37.5 dB 39.7 dB 36.7 dB 26 dB 100 ± 12 Ohm 100 ± 10
20 MHz 11.0 dB/100m 45.8 dB 45.8 dB 34.8 dB 34.8 dB 37.7 dB 34.7 dB 26 dB 100 ± 12 Ohm 100 ± 10
25 MHz 12.4 dB/100m 44.3 dB 44.3 dB 31.9 dB 31.9 dB 35.8 dB 32.8 dB 25.5 dB 100 ± 15 Ohm 100 ± 10
31.25 MHz 13.9 dB/100m 42.9 dB 42.9 dB 29.0 dB 29.0 dB 33.9 dB 30.9 dB 25 dB 100 ± 15 Ohm 100 ± 10
62.5 MHz 20.2 dB/100m 38.4 dB 38.4 dB 18.3 dB 18.3 dB 27.8 dB 24.8 dB 23.5 dB 100 ± 15 Ohm 100 ± 10
100 MHz 26 dB/100m 35.3 dB 35.3 dB 9.2 dB 9.2 dB 23.8 dB 20.8 dB 22.5 dB 100 ± 15 Ohm 100 ± 10
155 MHz 33.2 dB/100m 32.5 dB 32.5 dB 19.9 dB 16.9 dB 19 dB 100 ± 18 Ohm 100 ± 10
200 MHz 38.4 dB/100m 30.8 dB 30.8 dB 17.7 dB 14.7 dB 19 dB 100 ± 20 Ohm 100 ± 10
250 MHz 43.7 dB/100m 29.3 dB 29.3 dB 15.8 dB 12.8 dB 18 dB 100 ± 20 Ohm 100 ± 10
300 MHz 48.6 dB/100m 28.2 dB 28.2 dB 14.2 dB 11.2 dB 18 dB 100 ± 20 Ohm 100 ± 10
310 MHz 49.5 dB/100m 27.9 dB 27.9 dB 13.9 dB 10.9 dB 18 dB 100 ± 20 Ohm 100 ± 10
350 MHz 53.2 dB/100m 27.2 dB 27.2 dB 12.9 dB 9.9 dB 17 dB 100 ± 22 Ohm 100 ± 10

电压

UL Voltage Rating
300 V RMS

安装温度范围

-25°C 至 +75°C

UL 温度等级

75°C

储存温度范围

-25°C 至 +75°C

工作温度范围

-40°C 至 +75°C

抗紫外线

是

线缆毛重

26 磅/1000 英尺

最大推荐拉力

41 lbs

安装时的最小弯曲半径

2.42 in

最小短轴弯曲半径

0.25 in

NEC条款

第八百条

NEC/(UL) 合规性

CMR

CEC/C(UL) 合规性

CMG

ISO/IEC合规性

ISO/IEC 1801 5e 类

数据类别

5e 类

TIA/EIA合规

TIA-568.C.2 超五类

环境空间

室内/户外

欧盟指令 2011/65/EU（RoHS 2）

是

适合性 - 室内

是

适合性 - 耐油性

是

适合性 - 户外

是

适合性 - 耐晒性

是

CSA/C(UL) 阻燃性

FT4

UL阻燃性

UL1666 立管

备注

美国专利号 6,273,977。工作温度随长度降低而变化。 电缆符合 UL 1581 规定的 -40C 冷弯要求。

更新和修订

修订编号：0.254 修订日期：08-25-2025

更新和修订

修订编号：0.254 修订日期：08-25-2025


Report An Error

零件编号

货号 UPC
7905A 0021000 612825424215
7905A 0061000 612825422754
7905A 1NH1000 612825422747
7905A B591000 612825422730
