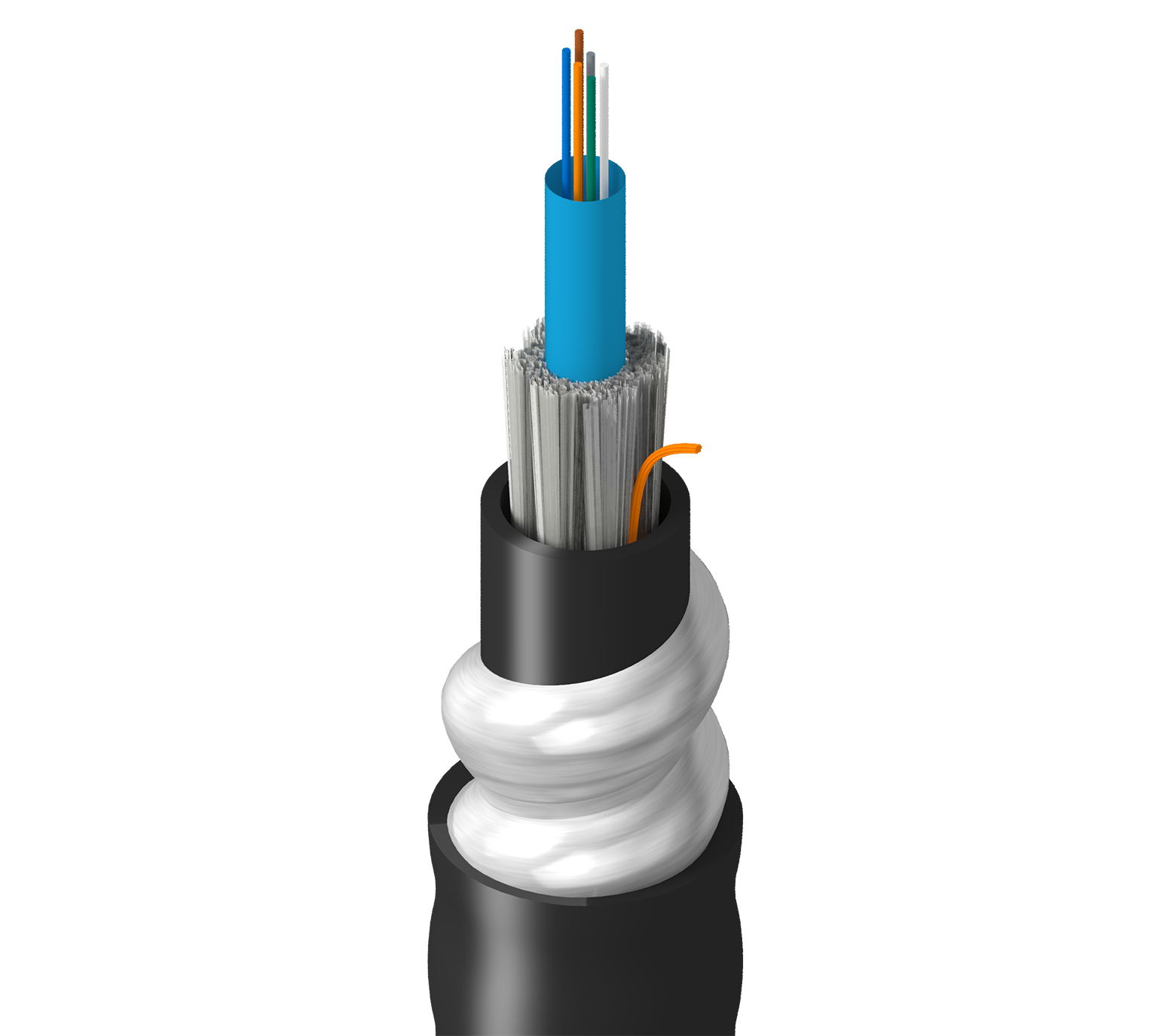

TF-SC0-006-RI5

工厂, 室内和户外, CLT, OS2, 6f, 凝胶套管3.8mm, AIA, Dbl Jkt - PVC, OFCR, 耐臭氧，耐紫外线，耐油

...
工厂级, 室内/户外, 中心松套管, OS2, 6根光纤, 凝胶填充套管3.8mm, 铝联锁铠装, 双护套 - PVC, OFCR, 耐臭氧，耐紫外线，耐油
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

产品类别

中心松套管式光缆

适合应用

长距离水平和主干数据/电信网络, 噪声环境, 室内/户外和潮湿场所, 防鼠保护

光纤规格

光纤类型

OS2

光纤芯直径

8.2 µm

光纤直径

250 µm

光纤数

6

光纤颜色代码

TIA-598-D

线缆结构

活动亚单元数量

1

每个亚单元光纤数量

6

亚单元隔水

凝胶填充

内部护套规格

加强构件

隔水玻璃纤维纱

材料

PVC - 聚氯乙烯

标称直径

0.315 in（8.0 mm）

颜色

黑色

铠装规格

铠装类型和材料

AIA - 铝联锁铠装

外部护套规格

护套材料

PVC - 聚氯乙烯

标称直径

0.615 in（15.6 mm）

光学特性
波长 1310 nm 1550 nm
最大衰减值 0.40 dB/km 0.30 dB/km
模场直径 9.2 µm 10.4 µm
1千兆以太网性能 5,000 m --
10千兆以太网性能 10,000 m 40,000 m
机械特性

安装时最小弯曲半径

20 x 线径

运行时最小弯曲半径

10 x 线径

安装时最大抗拉强度

2670 N（600 lbf）

操作时最大抗拉强度

800 N（180 lbf）

抗压性

440 N/cm

线缆毛重

152 lb/kft (226 kg/km)

温度范围

安装温度范围

-10°C至+60°C

工作温度范围

-40°C至+70°C

储存温度范围

-40°C至+70°C

标准与合规性

环境适应性

室内/户外，耐晒，耐油

阻燃性/遇火反应

OFCR、FT4

ICEA合规性

S-104-696
产品说明

备注

耐臭氧和耐液压油

历史

更新和修订

修订编号：0.20 修订日期：2022年11月14日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型
TF-SC0-006-RI5N 黑色 线盘
