产品编号: TT-3DK-024-LIN

传输，室内 + 室外，DN，OM3，24f，单元化，AIA，双绞线 - LSZH，OFCR-ST1

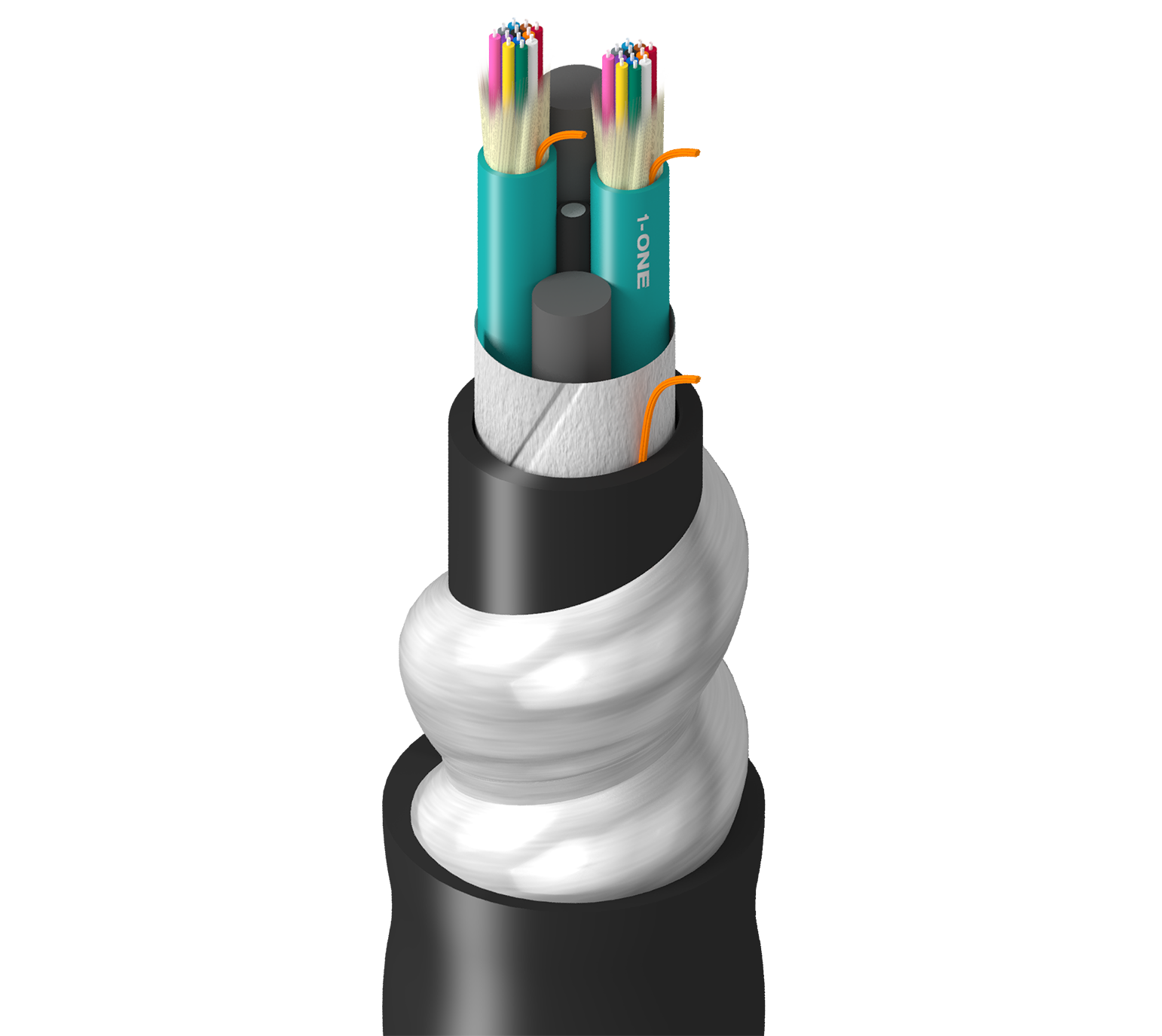

运输级，室内/室外，分配，OM3，24 根光纤，成套（12f/单位）900um，铝联锁铠装，双层护套 - LSZH，OFCR-ST1

  • 上架时间:
    全球
  • 状态:
    有源
TT-3DK-024-LIN
  • TT-3DK-024-LIN
1 的 1

规格

Expand All

产品类别

光纤分布式光缆

适合应用

远距离水平 & 骨干数据/电信网络、嘈杂环境、室内/室外 & 潮湿场所、防鼠

光纤类型

OM3

光纤芯直径

50/125 µm

光纤直径

250 µm

纤维缓冲材料

LSZH - 低烟无卤

光纤缓冲器直径

900 µm

光纤数

24

光纤颜色代码

TIA-598-D

活动亚单元数量

2

填料数量

2

每个亚单元光纤数量

12

亚单元直径

0.230 in (5.8 mm)

亚单元颜色

水蓝色

纤维亚单元强度构件

隔水芳纶纱

中央力量杆件类型

上护套型GRP

芯包材料

隔水带

内护套加强构件

隔水芳纶纱

材料

LSZH - 低烟无卤（阻燃）

标称Diameter@InnerJacket1（cnv）

0.688 in (17.5 mm)

颜色

黑色

内护套撕裂绳数量

1

铠装类型和材料

AIA - 铝联锁铠装

护套材料

LSZH - 低烟无卤（阻燃）

名义值 直径

1.100 in (27.9 mm)

光学特性

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

安装时的最小弯曲半径

20x 电缆外径

运行期间的最小弯曲半径

10x 电缆外径

安装时最大抗拉强度

1335 N (300 lbf)

操作时最大抗拉强度

400 N (90 lbf)

抗压性

440 N/cm

线缆毛重

398 lb/kft (592 kg/km)

安装温度范围

-10°C 至 +60°C

工作温度范围

-40°C 至 +70°C

储存温度范围

-40°C 至 +70°C

环境适应性

室内/户外、耐晒、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

OFCR-ST1、FT4

ICEA合规性

S-104-696

其他标准合规性

NFPA 130、NFPA 502

更新和修订

修订编号：0.31 修订日期：09-07-2025

更新和修订

修订编号：0.31 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型
TT-3DK-024-LINN 黑色 线盘
