产品编号: 3095A

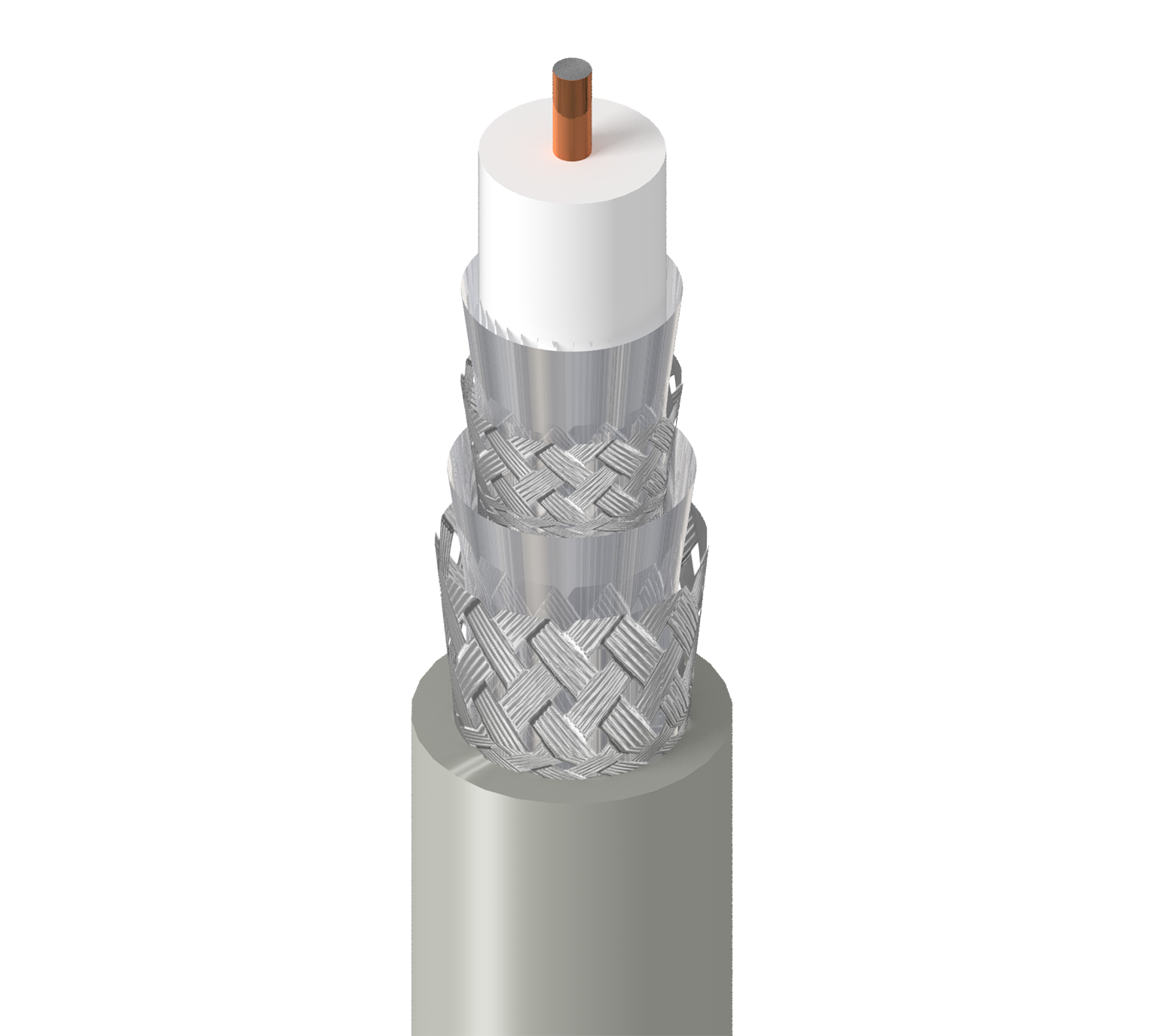

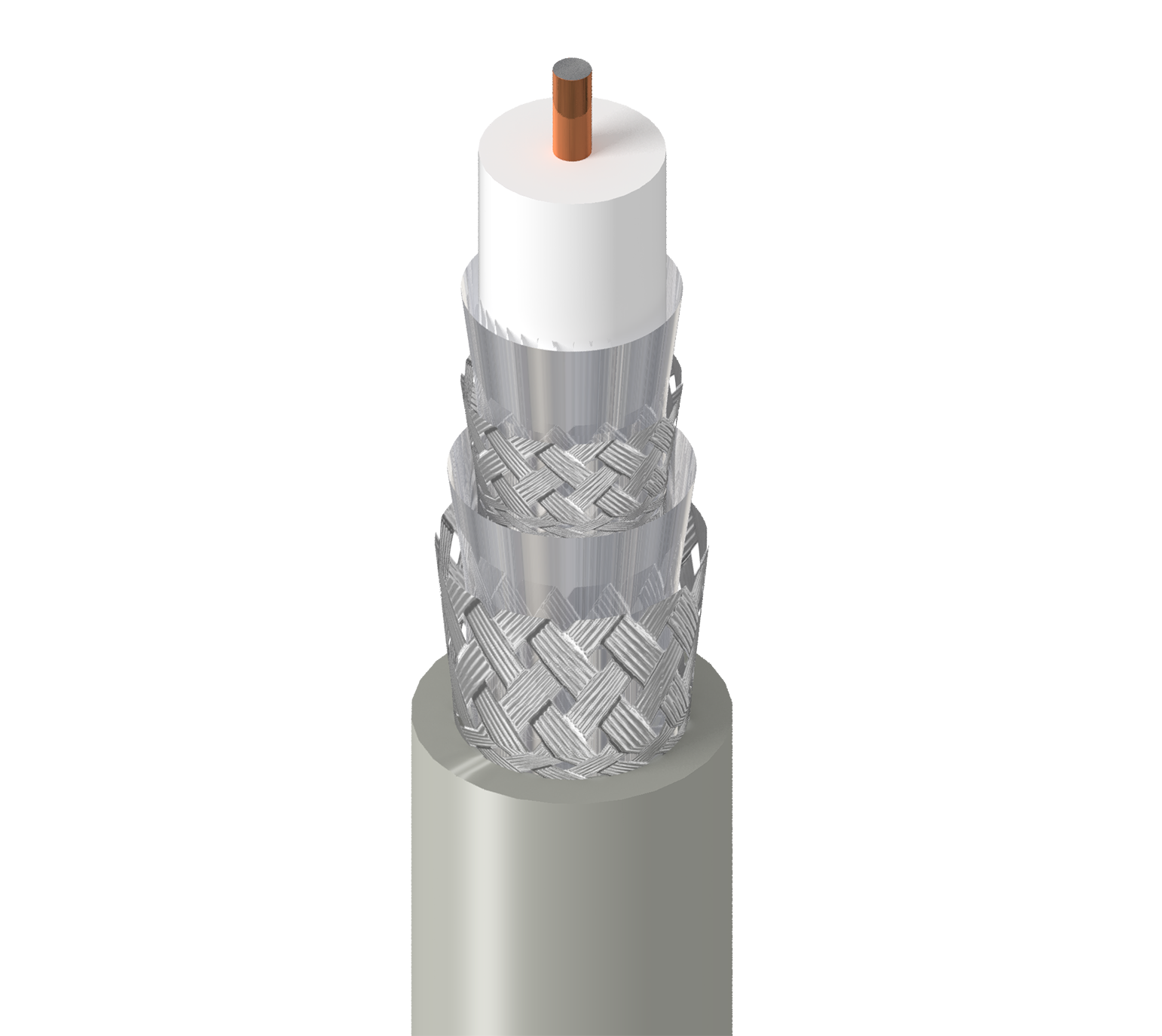

ControlBus™、同轴电缆 RG11、#14 Sol BCCS、FEP Ins、QUAD AL Shld、PVDF Jkt、CMP

ControlBus™，同轴电缆 RG11 14AWG（实心）裸铜包钢，FEP 绝缘，整体 Duofoil®+ 铝编织 (60%)+ 整体 Duofoil®+ 铝编织 (40%) 屏蔽，PVDF 外护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
3095A
  • 3095A
1 的 1

规格

Expand All

适合应用

恶劣环境、工厂自动化、ControlNet™、Modbus II、工业同轴电缆、Belden ControlNet 电缆提供最大的信号完整性和运行长度，超越 ControlNet 工厂车间应用所需的高速、时间关键要求

导体

AWG Stranding Material Nominal Diameter No. of Coax
14 Solid BCCS - Bare Copper Covered Steel 0.064 in 1

导体数

1

绝缘

Material Nominal Diameter
FEP - Fluorinated Ethylene Propylene (Foam) 0.28 in

外屏蔽

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Aluminum 60%
Tape 3 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 4 Aluminum 40%

外层护套

Material Nominal Diameter
PVDF - Polyvinylidene Fluoride 0.387 in

导体DCR

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
11 Ohm/1000ft 3.9 Ohm/1000ft 3.9 Ohm/1000ft

电容

Nom. Capacitance Conductor to Shield
16.5 pF/ft

电感

Nominal Inductance
0.097 µH/ft

阻抗

Nominal Characteristic Impedance Nominal Characteristic Tolerance
100 Ohm ± 3 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.17 dB/100ft
2 MHz 0.22 dB/100ft
5 MHz 0.28 dB/100ft
10 MHz 0.4 dB/100ft
20 MHz 0.6 dB/100ft
50 MHz 1.2 dB/100ft
100 MHz 1.7 dB/100ft
200 MHz 2.5 dB/100ft
300 MHz 3.04 dB/100ft
400 MHz 3.5 dB/100ft

延迟

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.2 ns/ft 82%

相位延迟失真

f/B %PDD/100M (5MB)
0.5 -0.6
1 -0.46
1.5 0
2 0.17
2.5 0.3

高频

Frequency [MHz] Min. SRL (Structural Return Loss)
1 MHz 20 dB
2 MHz
5 MHz
10 MHz
20 MHz
50 MHz
100 MHz
200 MHz
300 MHz
400 MHz

电压

UL Voltage Rating
300 V RMS

电气特性说明

倾斜 5 至 10 MHz：.42 dB/100 M

其他电气特性 2

倾斜 10 至 20 MHz：.58 dB/100 M

其他电气特性 3

SLR 最小 20dB (5MHz - 50MHz)

UL 温度等级

150°C

工作温度范围

-20°C 到 +150°C

线缆毛重

68 lbs/1000ft

最大推荐拉力

309 lbs

最小短轴弯曲半径

4 in

NEC条款

第八百条

NEC/(UL) 合规性

CMP

CEC/C(UL) 合规性

CMP

RG型

11

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

MII 命令 #39（中国 RoHS）

是

适合性 - 埋设

是

适合性 - 户外

是

UL阻燃性

NFPA 262

CSA阻燃性

FT6

UL额定电压

300 V RMS

静压室（是/否）

是

非静压室编号

3094A

备注

扫描测试频率范围为 5 至 400 MHz。每隔 2.6 米设置一个标记，方便用户安装。
