产品编号: 29505F

VFD 100% Gnd，3C #6 Str TC XLPE Ins + #6 Symm。 段。 Gnd（10 个中的 3 个）Str TC，OS+TC Brd，Blk TPE Jkt，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源电缆 WTTC

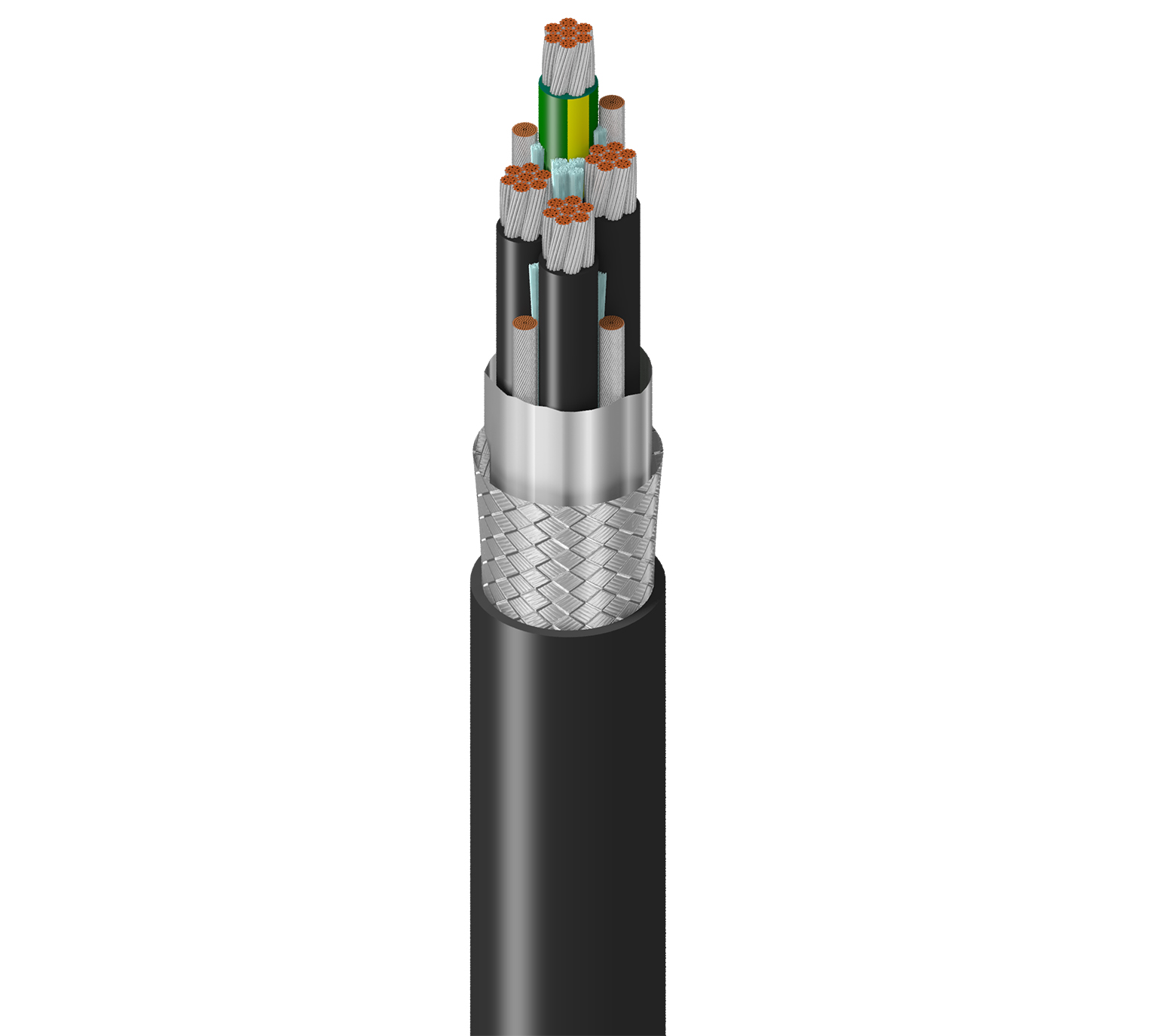

Belden 100% 接地超柔性 VFD，3 导体 6AWG（7x37x30）镀锡铜 XLPE 绝缘 M4 颜色代码 + 6AWG 对称分段接地（3 个 10AWG）镀锡铜绞合线，整体 Beldfoil®+ 镀锡铜编织（85%）屏蔽，黑色 TPE 外护套，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源线 1000V WTTC 600V CIC TC SUN RES OIL RES II DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
29505F
  • 29505F
1 的 1

规格

Expand All

包装方式

线盘

适合应用

变频驱动器 (VFD)；交流电机和驱动系统，暴露于高弯曲、运动和磨损，难以到达的安装区域

导体

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 6 AWG 7x37x30 TC - Tinned Copper
Ground 3 6 AWG 105x30 TC - Tinned Copper Segmented Grounds

绝缘

Element Material Nom. Thickness Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.062 in (1.6 mm) Black and Numbered
Ground PVC - Polyvinyl Chloride 0.062 in (1.6 mm) Green/Yellow Stripe

外屏蔽

Shield Type Material Coverage
Tape Tri-Laminate (Alum+Poly+Alum) 100%
Braid Tinned Copper (TC) 85%

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
TPE - Thermoplastic Elastomer 0.095 in (2.4 mm) 0.961 in (24.4 mm) Yes

线缆外廓直径（标称）

0.961 in (24.4 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 0.393 Ohm/1000ft (1.29 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 60 Ohm 0.171 µH/ft (0.561 µH/m) 55% 75 Amps per Conductor at 30ºC (per NEC)

电压

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min. Flexing Min.
4.8 in (120 mm) 11.5 in (292 mm) 11.5 in

最大拉伸张力

1539 lb (698.1 kg)

线缆毛重

675 磅/1000 英尺（1000 千克/公里）

环境适应性

室内、户外、耐晒、耐油、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL 负载，FT4，1202，383 垂直托盘燃烧测试（70,000 BTU）

NEC/UL合规性

336 条款、TC-ER、XHHW-2、RHW-2、UL 柔性电机供电电缆

CEC / C（UL）合规性

CIC, TC

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.403 修订日期：09-07-2025

更新和修订

修订编号：0.403 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 UPC
29505F 0101000 黑色 线盘 612825373186
29505F 0103500 黑色 线盘 612825373193
