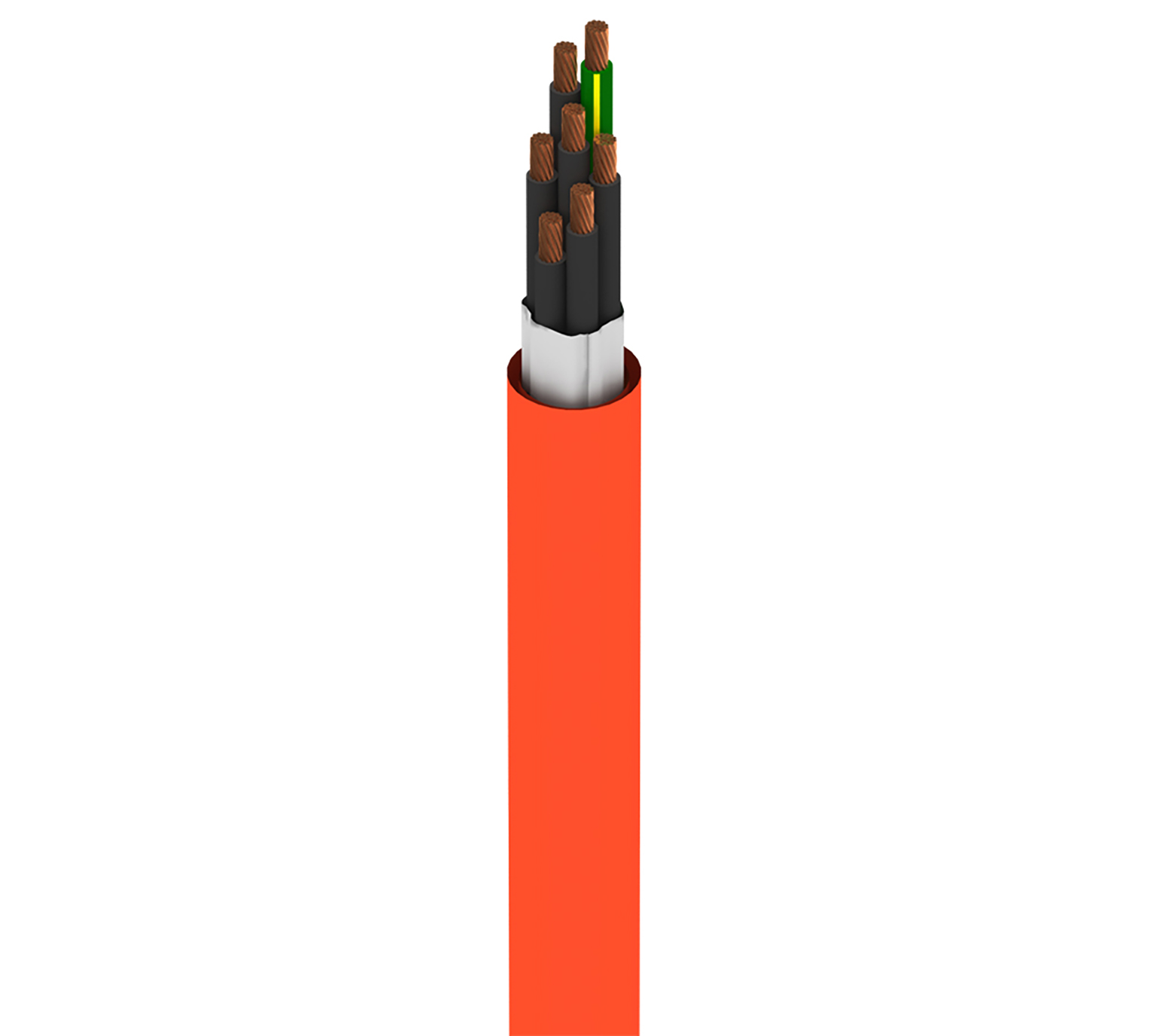

产品编号: 7113W

MachFlex™，6+1G C #18 Str BC，PVC-NYL Ins，TPE Jkt，1000V WTTC，600V TC-ER

MachFlex™ 高柔性，6+1G 导体 18AWG (105x38) 裸铜，PVC-NYL 绝缘，TPE 外护套，1000V WTTC，600V TC-ER

  • 上架时间:
    全球
  • 状态:
    有源
7113W
  • 7113W
1 的 1

规格

Expand All

适合应用

机器人技术、机器人、连续弯曲

导体

Element No. of Elements Size Stranding Material
Conductor(s) 6 18 AWG 105x38 BC - Bare Copper
Ground Wire 1 18 AWG 105x38 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.089 in (2.3 mm) Black and Numbered
Ground Wire PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.089 in (2.3 mm) Green/Yellow

外屏蔽

Material
No Shield

外层护套

Separator Material Nom. Thickness Nom. Diameter
non-Woven Tape TPE - Thermoplastic Elastomer 0.047 in (1.2 mm) 0.39 in

线缆外廓直径（标称）

0.39 英寸

电气设备

Element Nom. Conductor DCR Max. Current
Conductor(s) 6.66 Ohm/1000ft 10.5 Amps per Conductor at 30ºC
Ground Wire 7.06 Ohm/1000ft (23.2 Ohm/km) 24 Amps per Conductor at 30ºC

电压

UL Voltage Rating
1000 V (WTTC), 600 V (TC-ER)

温度

UL Temperature Operating
UL : 90°C Dry, 75°C Wet; AWM 20328 : 105°C -40°C To 105°C

弯曲半径

Stationary Min. Installation Min.
1.56 in (39.6 mm) 1.95 in

最大拉伸张力

172. 4 磅

线缆毛重

86 磅/1000 英尺

环境适应性

室外，耐晒，抗紫外线，耐油

阻燃性/遇火反应

UL1685 UL 负载，IEEE 1202 FT4

NEC/UL合规性

第三百三十六条

AWM合规性

AWM 20328, AWM I/II A/B

CEC / C（UL）合规性

CIC, TC

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.392 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.392 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7113W 003250 橙色 线盘 250 ft 612825182221 C
7113W 0031000 橙色 线盘 1,000 ft 612825182214 C
7113W 0035000 橙色 线盘 5,000 ft 612825182238
