产品编号: 7500A

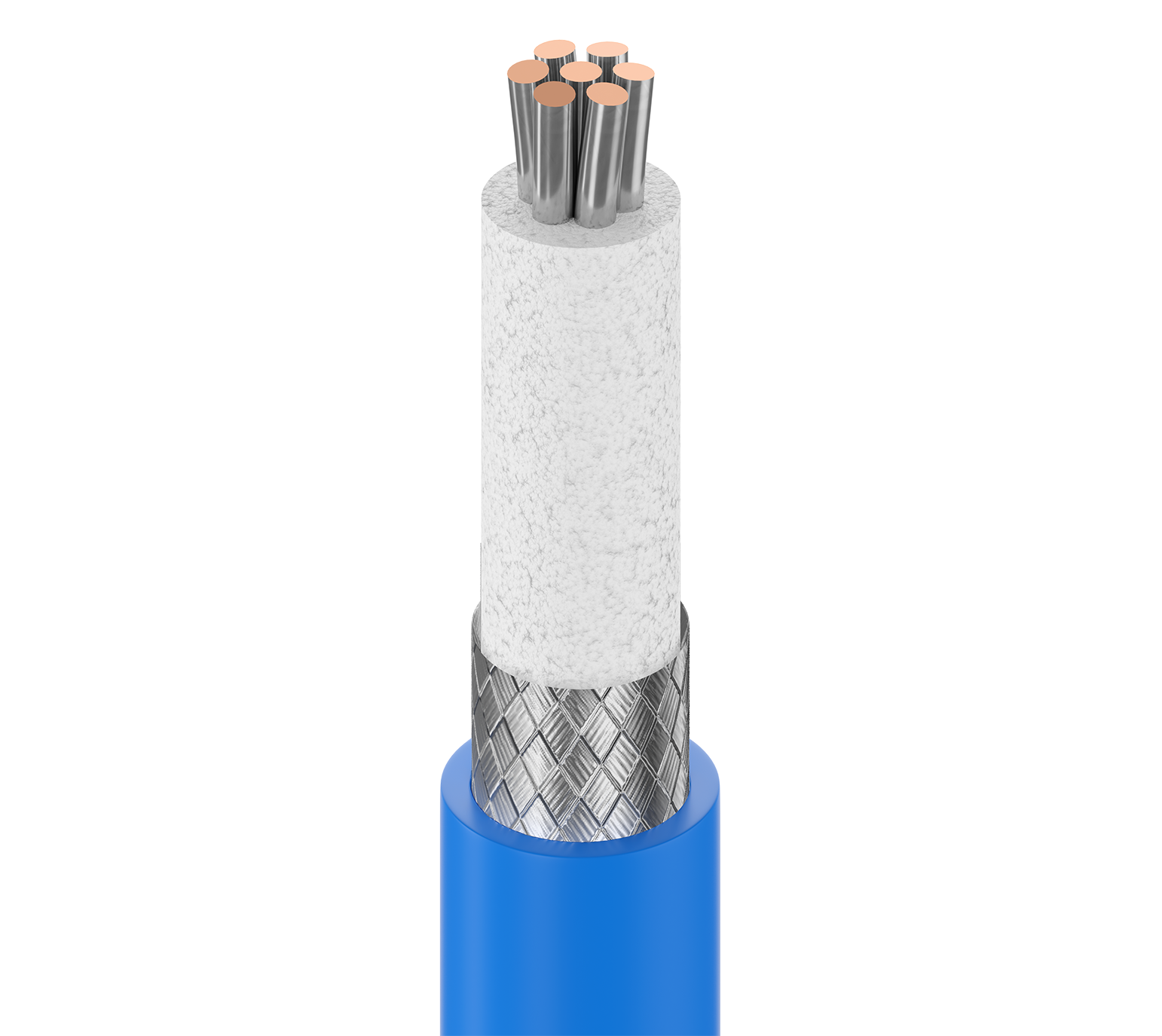

MachFlex™，Vision 同轴电缆 75Ω，#30 Str 镀锡合金，FPE 插件，OA TC 接线端子，PVC 接头，高柔性，AWM 1354

30AWG (7x38) 镀锡合金，泡沫 PE 绝缘，整体镀锡铜编织 (95%) 屏蔽，PVC 外护套，高柔性，AWM 1354

  • 上架时间:
    全球
  • 状态:
    有源
7500A
  • 7500A
1 的 1

规格

Expand All

适合应用

自动化、机器人、视觉控制

导体

Size Stranding Nom. Diameter Material
30 AWG 7x38 0.012 in TCA - Tinned Copper Alloy

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.056 in (1.4 mm) White

外屏蔽

Outer Shield Type Material Coverage
French Braid Tinned Copper (TC) 95%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.110 in (2.79 mm)

线缆外廓直径（标称）

0.110 in (2.79 mm)

衰减

Frequency Nom. Attenuation
2.2 MHz 0.9 dB/100ft
5 MHz 1.4 dB/100ft
10 MHz 2.0 dB/100ft
30 MHz 3.4 dB/100ft
50 MHz 4.4 dB/100ft
100 MHz 6.4 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
108 Ohm/1000ft 13.3 Ohm/1000ft (43.6 Ohm/km) 17.3 pF/ft (56.8 pF/m) 75 Ohm 78%

电压

UL Voltage Rating
30 V (UL AWM 1354)

温度

UL Temperature Operating
80°C -35°C to +80°C

弯曲半径

Installation Min. Flexing Min.
1.1 in (28 mm) 2.2 in (56 mm)

最大拉伸张力

14 lb (6.4 kg)

线缆毛重

8 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1581 水平线，FT1

AWM合规性

AWM 1354, AWM I/II A/B

CEC / C（UL）合规性

LL7874

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.541 修订日期：09-07-2025

脚注

Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于展开的纸箱为 5%。+

更新和修订

修订编号：0.541 修订日期：09-07-2025

脚注

Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于展开的纸箱为 5%。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7500A G7X1000 蓝色，哑光 线盘 1,000 ft 612825187202 Z
