产品编号: 7504A

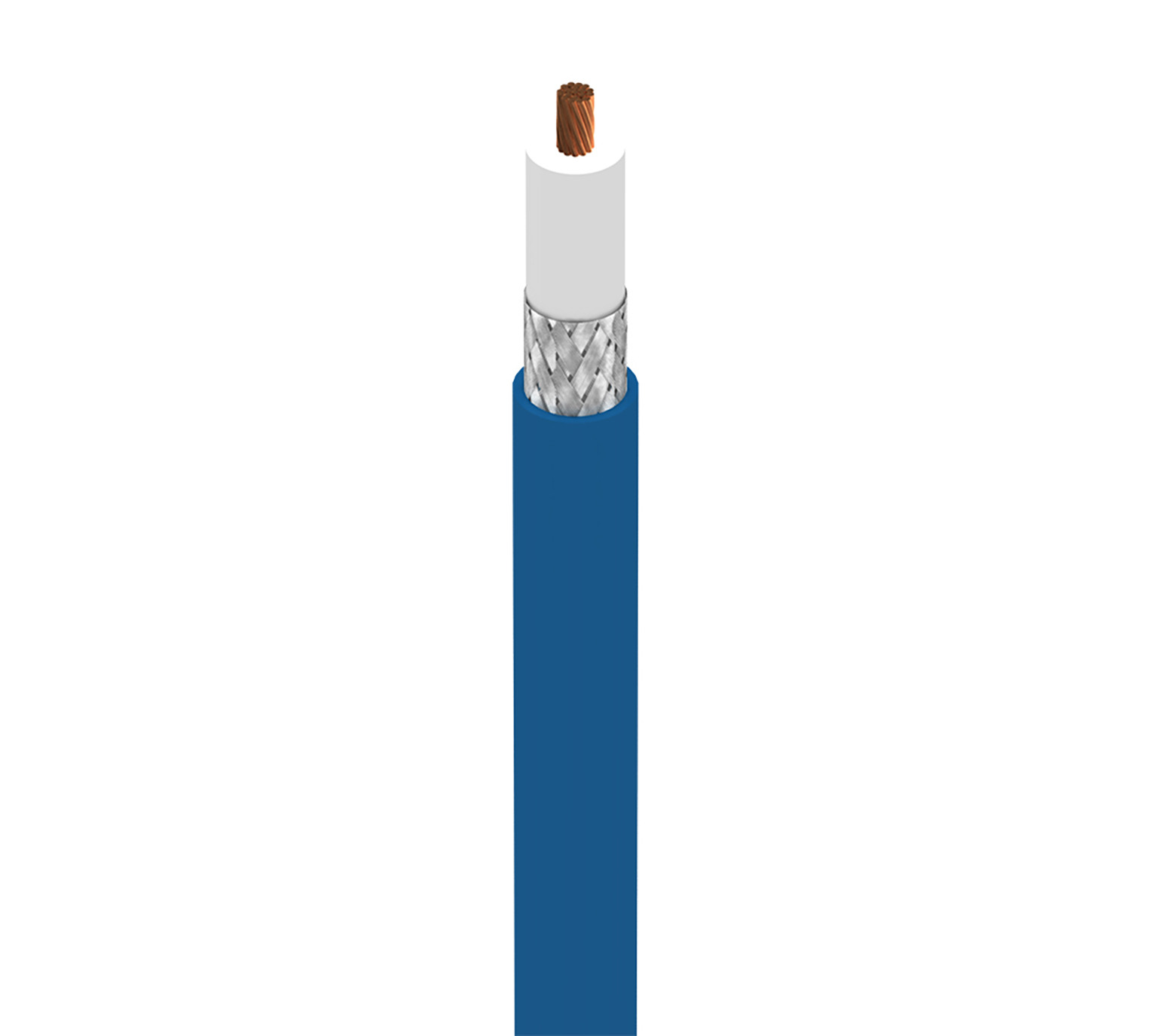

MachFlex™，Vision 同轴电缆 75Ω，#16 Str BC，PO Ins，OA TC Brd，PVC Jkt，AWM 1354

MachFlex™ 高柔性电缆，1 导体 16AWG (259(7x37)x40) 裸铜，PO 绝缘，整体镀锡铜编织 (95%) 屏蔽，PVC 外护套，AWM 1354

  • 上架时间:
    全球
  • 状态:
    有源
7504A
  • 7504A
1 的 1

规格

Expand All

导体

AWG Stranding Material Nominal Diameter No. of Coax
16 7x37x40 BC - Bare Copper 0.065 in 1

导体数

1

绝缘

Material Nominal Diameter
PE - Polyethylene (Foam) 0.285 in

外屏蔽

Type Material Coverage [%]
French Braid Tinned Copper (TC) 95%

外层护套

Material Material Trade Name Nominal Diameter
PVC - Polyvinyl Chloride Belflex® 0.405 in

导体DCR

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
3.5 Ohm/1000ft 3.6 Ohm/1000ft 3.6 Ohm/1000ft

电容

Nom. Capacitance Conductor to Shield
17.3 pF/ft

电感

Nominal Inductance
0.097 µH/ft

阻抗

Nominal Characteristic Impedance
75 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
2.2 MHz 0.2 dB/100ft
5 MHz 0.3 dB/100ft
10 MHz 0.4 dB/100ft
30 MHz 0.8 dB/100ft
50 MHz 1 dB/100ft
100 MHz 1.5 dB/100ft

延迟

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.3 ns/ft 81%

高频

Frequency [MHz]
2.2 MHz
5 MHz
10 MHz
30 MHz
50 MHz
100 MHz

电压

UL Voltage Rating
30 V RMS

非UL温度等级

80°C

工作温度范围

-40°C 至 +80°C

线缆毛重

68 lbs/1000ft

最大推荐拉力

76 lbs

最小连续弯曲半径

8.1 in

最小短轴弯曲半径

4 in

UL AWM型号合规性

AWM 1354

CSA AWM合规性

AWM I/II A/B

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

UL额定电压

30 V RMS

静压室（是/否）

否

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.394 修订日期：02-03-2025

更新和修订

修订编号：0.394 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC
7504A G7X1000 蓝色，哑光 线盘 1,000 ft 612825187332
