产品编号: 6504UE

安全 & 声音，#22-6c BC，CMP

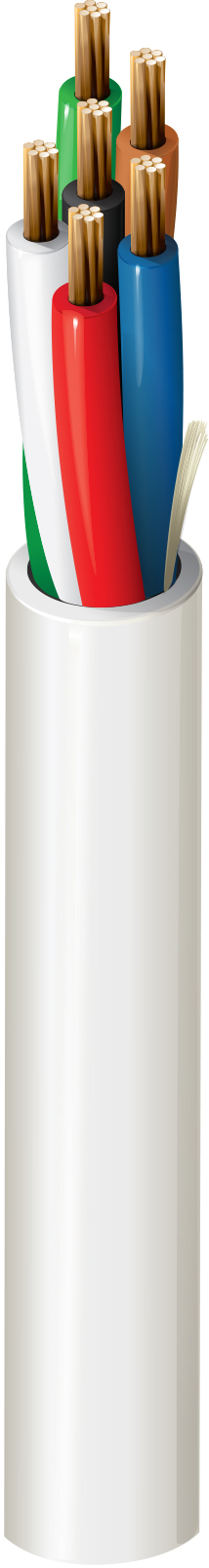

安全 & 音响电缆，Plenum-CMP 6-22 AWG 绞合裸铜导体，带 Flamarrest® 绝缘层，Flamarrest® 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
6504UE
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG 7x30 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green, Brown, Blue

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.165 in (4.19 mm) Yes

线缆外廓直径（标称）

0.165 in (4.19 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 16 Ohm/1000ft 27 pF/ft (89 pF/m) 1.9 Amps per Conductor at 25ºC

Nom 外层护盾 DCR

18.54 欧姆/1000 英尺（60.83 欧姆/公里）

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
75°C 0°C to +75°C

弯曲半径

Stationary Min. Installation Min.
1.65 in (41.9 mm) 1.65 in (41.9 mm)

最大拉伸张力

54 lb (24 kg)

线缆毛重

21 磅/1000 英尺

环境适应性

室内 - 静压室，室内

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

5504UE

更新和修订

修订编号：0.428 修订日期：09-07-2025

更新和修订

修订编号：0.428 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
6504UE 8771000 自然色 612825177913
6504UE 877500 自然色 612825177920
6504UE 877C500 自然色 612825177890
6504UE 877U1000 自然色 612825177906
6504UE 877U500 自然色 612825352402
6504UE 877U500 自然色 612825352402
