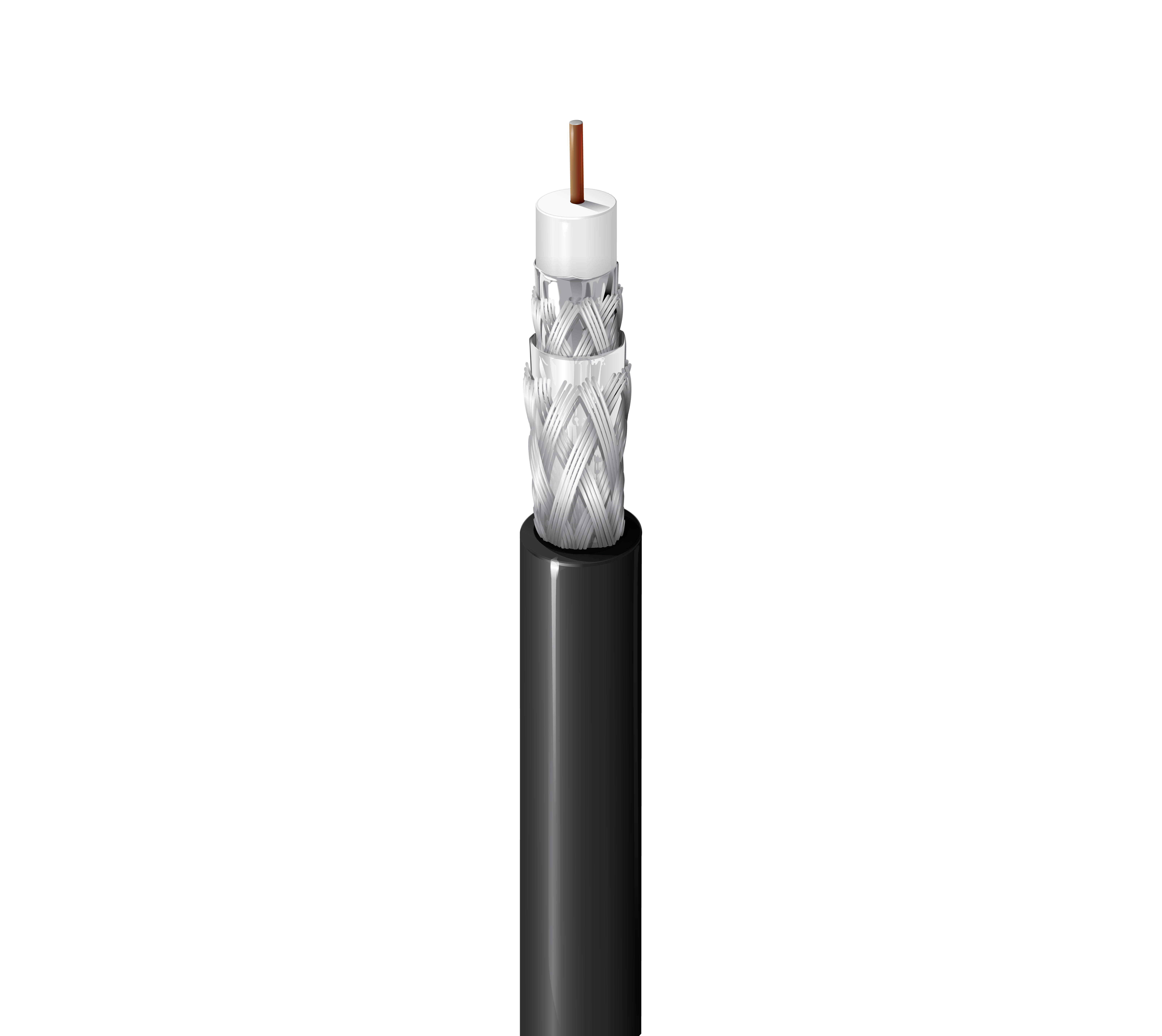

产品编号: 1189A

宽带同轴电缆，6 系列，18 AWG 实心 BCCS，四重屏蔽，PVC 接头，CM

宽带同轴电缆，6 系列，18 AWG 实心裸铜包钢导体，PE 绝缘，箔 + 60% 铝编织 + 箔 + 40% 铝编织屏蔽，PVC 护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
1189A
  • 1189A
1 的 1

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

串行型

6

导体

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.180 in (4.57 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Aluminum 40%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.294 in (7.47 mm)

线缆外廓直径（标称）

0.294 in (7.47 mm)

回波损耗

Frequency Min. Structural Return Loss
5 - 1000 MHz 20 dB

衰减

Frequency Max. Attenuation
5 MHz 0.67 dB/100ft
55 MHz 1.60 dB/100ft
211 MHz 2.87 dB/100ft
250 MHz 3.30 dB/100ft
270 MHz 3.24 dB/100ft
300 MHz 3.43 dB/100ft
330 MHz 3.74 dB/100ft
350 MHz 3.72 dB/100ft
400 MHz 4.00 dB/100ft
450 MHz 4.26 dB/100ft
500 MHz 4.66 dB/100ft
550 MHz 4.71 dB/100ft
600 MHz 5.10 dB/100ft
750 MHz 5.59 dB/100ft
870 MHz 6.00 dB/100ft
1000 MHz 6.54 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 4.8 Ohm/1000ft (16 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

电压

UL Voltage Rating
300 V (CM)

温度

Operating
-40°C to +80°C

弯曲半径

Installation Min.
2.9 in (74 mm)

最大拉伸张力

176 lb (79.8 kg)

线缆毛重

32 磅/1000 英尺

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL荷载

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CM, CATV

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

​​​​​​​ANSI/SCTE 74

静压室编号

1189AP

更新和修订

修订编号：0.505 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.505 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1189A 2901000 米色，淡 线盘 1,000 ft 612825108122
1189A 010U500 黑色 非盘绕式 500 ft 612825108108
1189A 0101000 黑色 线盘 1,000 ft 612825309680
1189A 010U1000 黑色 非盘绕式 1,000 ft 612825309673
1189A 010N1000 黑色 小桶装卷轴 1,000 ft 612825108092
1189A 0105000 黑色 线盘 5,000 ft 612825108115
1189A 009U500 白色 非盘绕式 500 ft 612825108078
1189A 0091000 白色 线盘 1,000 ft 612825108085 C
1189A 009U1000 白色 非盘绕式 1,000 ft 612825108061
1189A 009N1000 白色 小桶装卷轴 1,000 ft 612825108054
