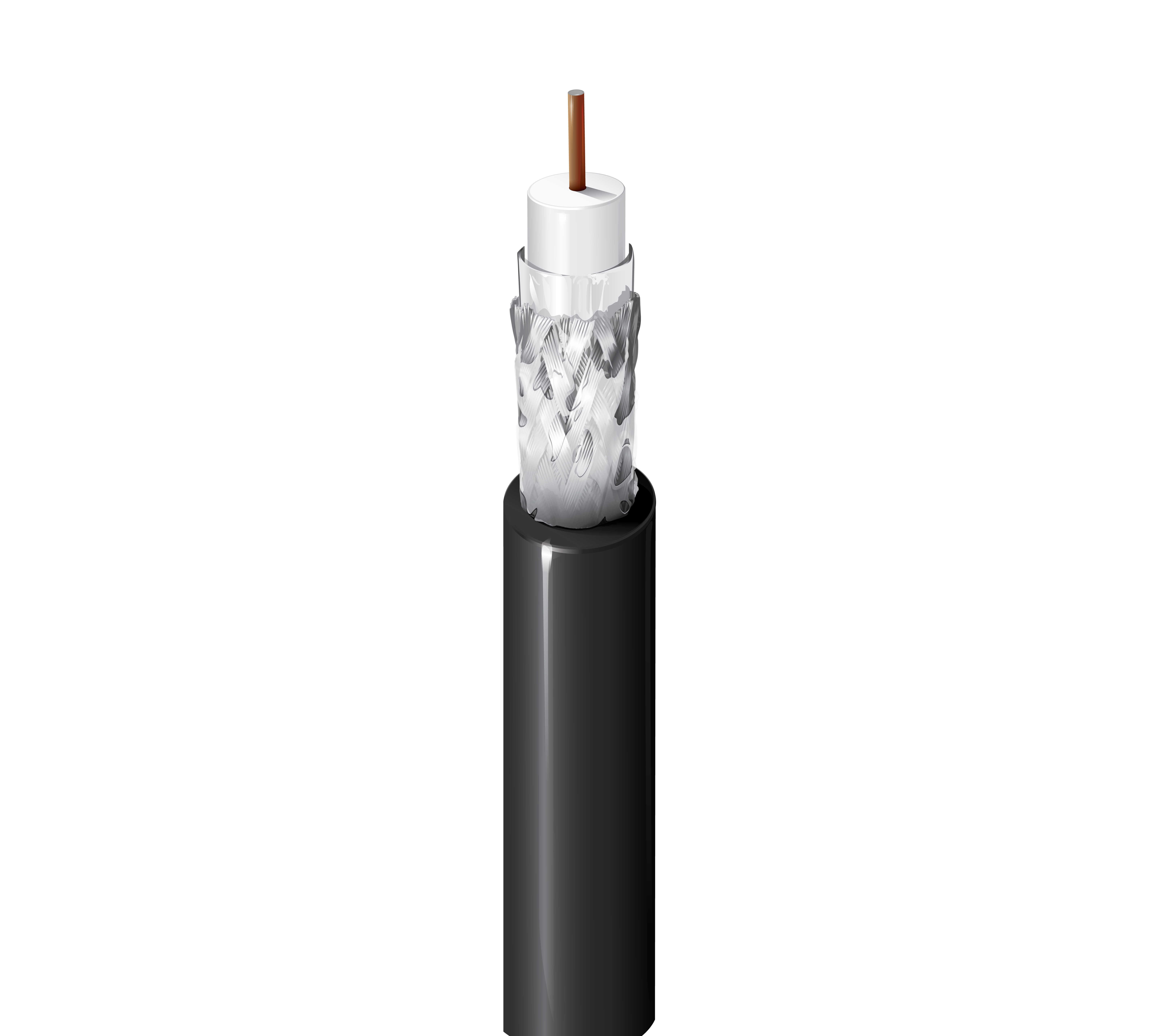

产品编号: 1525A

宽带同轴电缆，11 系列，14 AWG 实心 BCCS，铝箔 + 60% 铝编织，PE 接头，防水

宽带同轴电缆，11 系列，14 AWG 实心裸铜包钢导体，PE 绝缘，箔 + 60% 铝编织屏蔽，PE 护套，防水

  • 上架时间:
    全球
  • 状态:
    有源
1525A
  • 1525A
1 的 1

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、无线 (OTA) 天线

串行型

11

导体

Size Stranding Nom. Diameter Material
14 AWG Solid 0.064 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.280 in (7.11 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%

隔水

油脂

外层护套

Material Nom. Diameter
PE - Polyethylene 0.393 in (9.98 mm)

线缆外廓直径（标称）

0.393 in (9.98 mm)

回波损耗

Frequency Min. Structural Return Loss
5 - 1000 MHz 20 dB

衰减

Frequency Max. Attenuation
5 MHz 0.38 dB/100ft
55 MHz 0.96 dB/100ft
211 MHz 1.90 dB/100ft
250 MHz 2.05 dB/100ft
270 MHz 2.13 dB/100ft
300 MHz 2.25 dB/100ft
330 MHz 2.35 dB/100ft
350 MHz 2.42 dB/100ft
400 MHz 2.47 dB/100ft
450 MHz 2.75 dB/100ft
500 MHz 2.90 dB/100ft
550 MHz 3.04 dB/100ft
600 MHz 3.18 dB/100ft
750 MHz 3.65 dB/100ft
870 MHz 3.84 dB/100ft
1000 MHz 4.35 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
12 Ohm/1000ft 4.1 Ohm/1000ft (13 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

电压

Voltage Rating
300 V

温度

Operating
-55°C to +80°C

弯曲半径

Installation Min.
4.5 in (110 mm)

最大拉伸张力

199 lb (90.3 kg)

线缆毛重

44 磅/1000 英尺（65 千克/公里）

环境适应性

户外-水接触、户外、防紫外线、架空-承力吊索支撑、埋设

可持续发展

CA Prop 65

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

​​​​​​​ANSI/SCTE 74

更新和修订

修订编号：0.508 修订日期：09-07-2025

更新和修订

修订编号：0.508 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
1525A 0101000 黑色 线盘 1,000 ft 612825316435
1525A 0031000 橙色 线盘 1,000 ft 612825117162
