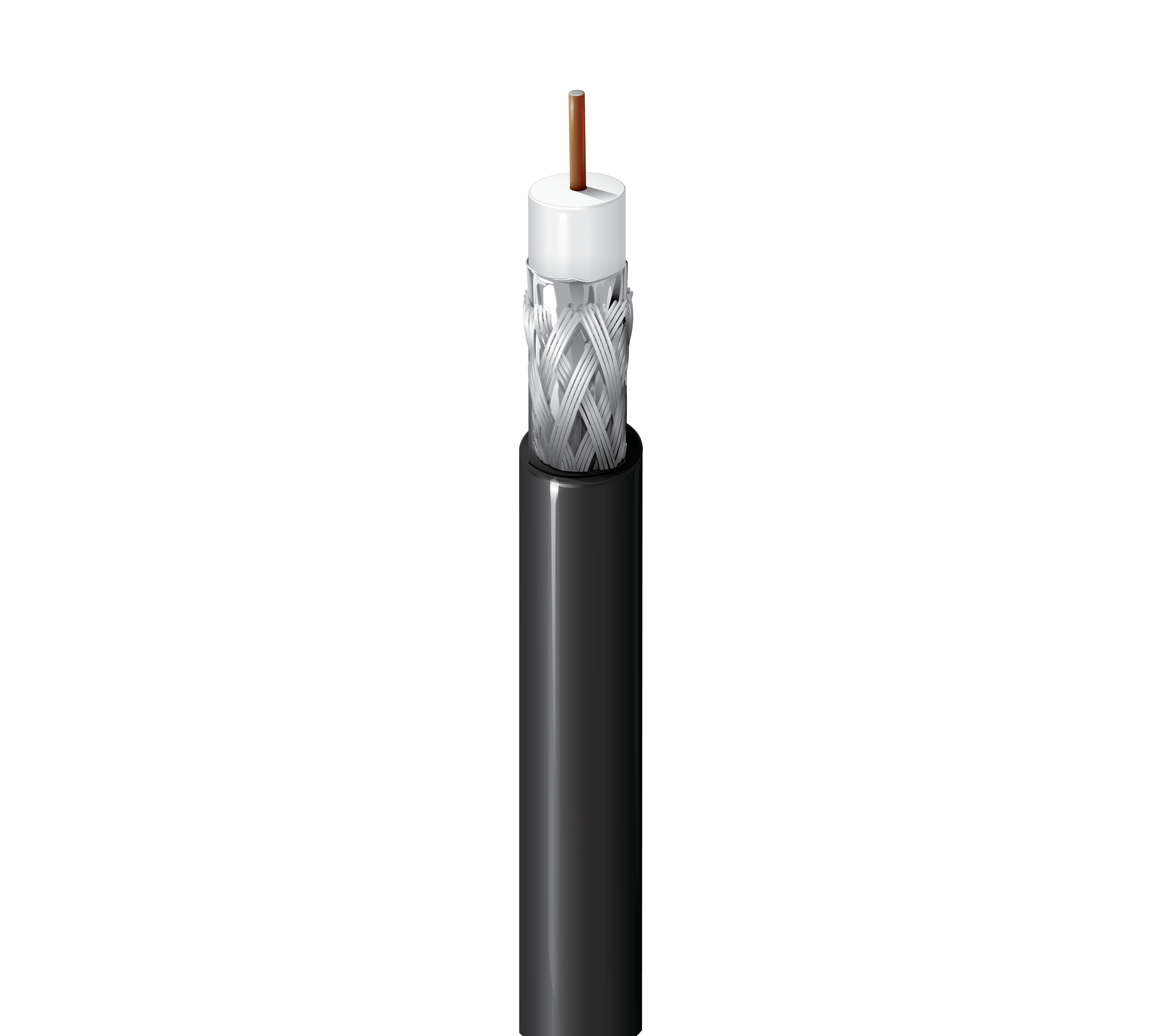

产品编号: 1829P

宽带同轴电缆，6 系列，18 AWG 实心 BCCS，箔 + 60% 铝编织，Flamarrest® Jkt，CMP

宽带同轴电缆，6 系列，18 AWG 实心裸铜包钢导体，FEP 绝缘，箔 + 60% 铝编织屏蔽，Flamarrest® 护套，CMP

  • 上架时间:
    全球
  • 状态:
    有源
1829P
  • 1829P
1 的 1

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、直播卫星 (DBS)、无线 (OTA) 天线

串行型

6

导体

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.170 in (4.32 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.235 in (5.97 mm)

线缆外廓直径（标称）

0.235 in (5.97 mm)

回波损耗

Frequency Min. Structural Return Loss
5 - 2500 MHz 15 dB
2500 - 3000 MHz 10 dB

衰减

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 0.7 dB/100ft
50 MHz 1.6 dB/100ft
100 MHz 2.1 dB/100ft
200 MHz 2.9 dB/100ft
400 MHz 4.3 dB/100ft
700 MHz 6.1 dB/100ft
750 MHz 6.4 dB/100ft
900 MHz 7.1 dB/100ft
1000 MHz 7.6 dB/100ft
1450 MHz 9.6 dB/100ft
1800 MHz 11.0 dB/100ft
2250 MHz 12.7 dB/100ft
3000 MHz 15.1 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 9 Ohm/1000ft (30 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

电压

UL Voltage Rating
300 V (CMP)

温度

Operating
-20°C to +75°C

弯曲半径

Installation Min.
2.4 in (61 mm)

最大拉伸张力

150 lb (68 kg)

线缆毛重

25 磅/1000 英尺

环境适应性

室内 - 静压室，室内

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

1829A

更新和修订

修订编号：0.476 修订日期：09-07-2025

更新和修订

修订编号：0.476 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
1829P 010100 黑色 线盘 100 ft 612825124078
1829P 010U250 黑色 非盘绕式 250 ft 612825124054
1829P 010U500 黑色 非盘绕式 500 ft 612825124061
1829P 010U1000 黑色 非盘绕式 1,000 ft 612825124047
1829P 877100 自然色 线盘 100 ft 612825124115
1829P 877U250 自然色 非盘绕式 250 ft 612825124092
1829P 877U500 自然色 非盘绕式 500 ft 612825124108
1829P 8771000 自然色 线盘 1,000 ft 612825124122
1829P 877U1000 自然色 非盘绕式 1,000 ft 612825124085
