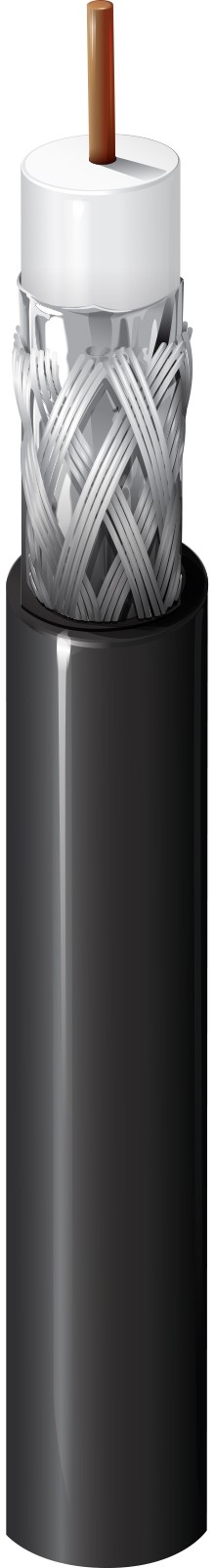

产品编号: 1695PX

75 欧姆 SDI 同轴电缆、RG-6、18 AWG 实心 BC、铝箔 + 95% TC 编织层、PVDF 护套、I/O CMP

75 欧姆 SDI 同轴电缆，RG-6，18 AWG 实心裸铜导体，FEP 绝缘，箔 + 95% 镀锡铜编织屏蔽，PVDF 护套，室内/室外 CMP

  • 上架时间:
    美洲
  • 状态:
    有源
1695PX
5 的 5

规格

Expand All

适合应用

室外设备、数字视频、6 Gb/s UHDTV、HD-SDI 1080p

RG型

6

导体

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BC - Bare Copper

绝缘

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.170 in (4.32 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Tinned Copper (TC) 95%

外层护套

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.229 in (5.82 mm)

线缆外廓直径（标称）

0.229 in (5.82 mm)

回波损耗

Frequency Min. Return Loss
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB
4500 - 6000 MHz 15 dB

衰减

Frequency Nom. Attenuation
1 MHz 0.24 dB/100ft
3.58 MHz 0.45 dB/100ft
5 MHz 0.55 dB/100ft
7 MHz 0.65 dB/100ft
10 MHz 0.75 dB/100ft
67.5 MHz 1.74 dB/100ft
71.5 MHz 1.78 dB/100ft
88.5 MHz 1.94 dB/100ft
100 MHz 2.1 dB/100ft
135 MHz 2.4 dB/100ft
143 MHz 2.5 dB/100ft
180 MHz 2.8 dB/100ft
270 MHz 3.4 dB/100ft
360 MHz 4.0 dB/100ft
540 MHz 5.2 dB/100ft
720 MHz 6.1 dB/100ft
750 MHz 6.2 dB/100ft
1000 MHz 7.4 dB/100ft
1500 MHz 9.5 dB/100ft
2000 MHz 11.3 dB/100ft
2250 MHz 12.2 dB/100ft
3000 MHz 14.6 dB/100ft
4500 MHz 18.6 dB/100ft
6000 MHz 22.4 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
6.4 Ohm/1000ft (21 Ohm/km) 2.8 Ohm/1000ft (9.2 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
125°C -20°C to 125°C

弯曲半径

Installation Min.
2.3 in (58 mm)

最大拉伸张力

92 lb (42 kg)

线缆毛重

41 磅/1000 英尺（61 千克/公里）

环境适应性

室内/室外<多级分离/>室内 - 静压箱、室内、室外、耐日光、架空 - 由承力索支撑

阻燃性/遇火反应

NFPA 262，FT6

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.12 修订日期：04-29-2024

更新和修订

修订编号：0.12 修订日期：04-29-2024
