产品编号: 9248

模拟视频，RG6，#18 实心 BC，箔 + 60% TC 编织，PVC 护套，CM

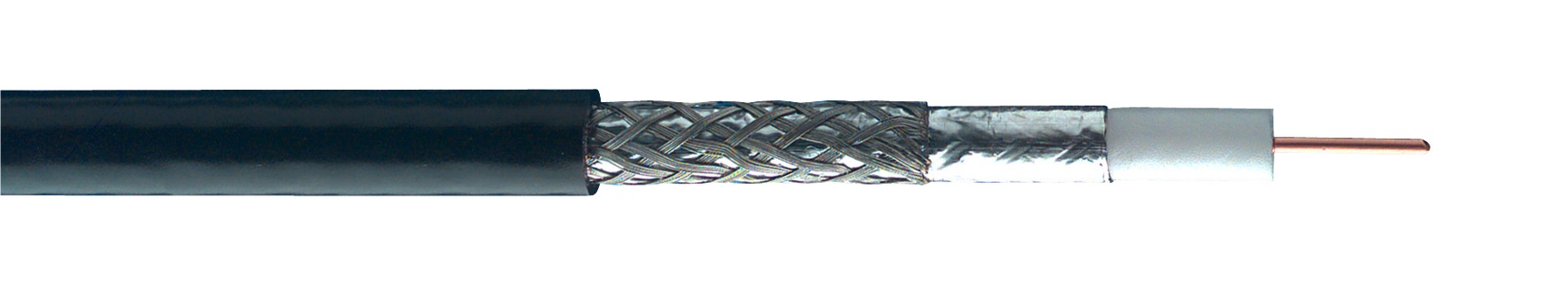

75Ohm RG-6 18 AWG 实心 .040" 裸铜导体，气体注入泡沫 HDPE 绝缘，Duofoil® + 镀锡铜编织屏蔽（60% 覆盖率），PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9248
  • 9248
1 的 1

规格

Expand All

导体

AWG Stranding Material Nominal Diameter No. of Coax
18 Solid BC - Bare Copper 0.04 in 1

导体数

1

绝缘

Material Nominal Diameter
PE - Polyethylene (Foam) 0.18 in

绝缘表注意事项

充气

外屏蔽

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Tinned Copper (TC) 60%

外层护套

Material Nominal Diameter
PVC - Polyvinyl Chloride 0.27 in

导体DCR

Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance Nominal Outer Shield DCR Outer Conductor DCR
6.4 Ohm/1000ft 6.4 Ohm/1000ft 5.6 Ohm/1000ft 5.6 Ohm/1000ft

电容

Nom. Capacitance Conductor to Shield
16.2 pF/ft

电感

Nominal Inductance
0.106 µH/ft

阻抗

Nominal Characteristic Impedance
75 Ohm

回波损耗

Frequency [MHz] Minimum Return (RL)
5-450 MHz 23 dB

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.3 dB/100ft
5 MHz 0.54 dB/100ft
10 MHz 0.7 dB/100ft
50 MHz 1.5 dB/100ft
100 MHz 2 dB/100ft
200 MHz 2.8 dB/100ft
400 MHz 4 dB/100ft
700 MHz 5.3 dB/100ft
900 MHz 6.1 dB/100ft
1000 MHz 6.5 dB/100ft
1500 MHz 8.3 dB/100ft

延迟

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.24 ns/ft 82%

电压

UL Voltage Rating Voltage Rating [V]
300 V RMS 30 V RMS

电气特性说明

30V RMS（UL AWM 1354 型）；300V 有效值（厘米）

UL 温度等级

80°C

工作温度范围

-40°C 至 +80°C

线缆毛重

35 lbs/1000ft

最大推荐拉力

44 lbs

最小短轴弯曲半径

2.75 in

NEC/(UL) 合规性

CM

CEC/C(UL) 合规性

CM

UL AWM型号合规性

AWM 1354（30 V 80°C）

CPR Euroclass

Eca

RG型

6

串行型

6

环境空间

室内/户外

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/11/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

适合性 - 室内

是

适合性 - 户外

是

UL阻燃性

UL1685 UL荷载

IEC阻燃性

IEC 60332-1-2

UL额定电压

300 V RMS

静压室（是/否）

否

静压室编号

89248 和 82248

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.426 修订日期：02-03-2025

更新和修订

修订编号：0.426 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 包装方式 长度 UPC/EAN
9248.00152 黑色 线盘 152 m 8719605020321
9248.00U152 黑色 非盘绕式 152 m 8719605235589
9248.00305 黑色 线盘 305 m 8719605020338
9248 010500 黑色 线盘 500 ft 612825357858
9248 010U500 黑色 非盘绕式 500 ft 612825225768
9248.00500 黑色 线盘 500 m 8719605020345
9248 0101000 黑色 线盘 1,000 ft 612825357681
9248 010U1000 黑色 非盘绕式 1,000 ft 612825358794
9248.001000 黑色 线盘 1,000 m 8719605020314
9248 0101640 黑色 线盘 1,640 ft 612825357674
9248 0103280 黑色 线盘 3,280 ft 612825358800
