产品编号: REVConnect 10GX 插孔

REVConnect 10GX UTP 模块化插孔

REVConnect 10GX 插孔有多种颜色和包装数量可供选择。

  • 上架时间:
    全球
  • 状态:
    有源

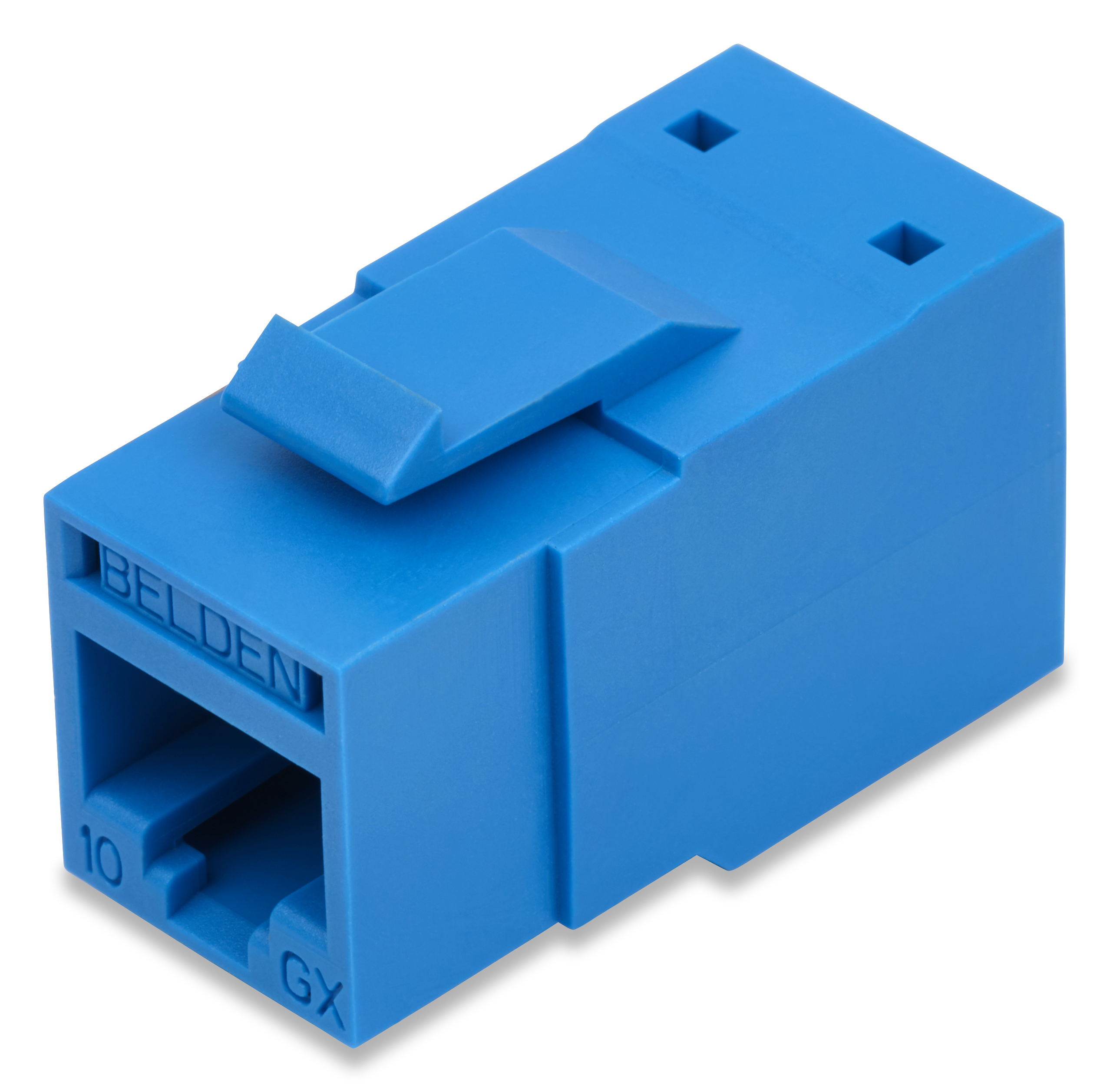

REVConnect 10GX 插孔
  • REVConnect 10GX 插孔
1 的 1

规格

Expand All

适合应用

10GX 系统，TIA 6A 类，ISO EA 级，10GBASE-T

总高度

0.94 in

总宽度

0.64 in

深度

1.337 in

接线图

T568A/B

包装

塑料袋单独包装。

重量

0.016 lbs

材料

Description Material Type
Front Connection Copper Clad Flexible PCB, 50uin Gold plated contacts over Nickel RJ45
Rear Connection Copper alloy, Gold plated contacts over Nickel REVConnect
Connector Body PBT glass reinforced UL94V-0

介电强度

1,000V RMS @ 60 Hz，持续 1 分钟（信号对地）

额定电流

1.300 A

绝缘电阻

500 M-Ohm（最小）

最大接触电阻

20 mOhm

端接电阻

2.5 mOhm

安装温度范围

-10°C 至 +60°C

储存温度范围

-40°C 至 +70°C

工作温度范围

-10°C 至 +60°C

连接器系统兼容性

REVConnect

工具兼容性

REVConnect端接工具（p/n RVUTT01）

插头/插孔兼容性

RJ45，RJ11

端接前端连接

对插连接

端接前端连接耐久性

750 次循环

端接后部连接

对插连接

端接后部连接耐久性

20 个循环

线缆/连接器固定

15 lbs.

连接器/硬件保持

20 lbs

插头/连接器固定

11.250 lbs

UL等级

UL94V-0

数据类别

6A 类

TIA/EIA合规

6A 类 - TIA 568.C.2，6A 类 - ISO/IEC 11801:2002 Ed.2

IEEE合规性

以太网供电 (PoE) IEEE 802.3at 类型 1 和 2（高达 30W）、IEEE802.3bt/D1.7 类型 3 和 4（高达 100W）、CISCO UPOE（高达 60W）、HDBaseTTM 供电（高达 100W）

其他标准

IEC 60603-7

环境空间

室内

欧盟指令 2002/95/EC (RoHS)

是

MII 命令 #39（中国 RoHS）

EUP 50

UL阻燃性

UL2043 空气处理空间

安全认证

c(UL)us认证

相关零件

兼容KeyConnect面板、适配器、接线盒和配线架

随附零件

1 个 Cat 6A REVConnect 插孔；1 个 REVConnect 线缆管理器和盖子；1 个安装指南

备注

请参阅安装指南 PX106434。

更新和修订

修订编号：0.424 修订日期：10-24-2025

更新和修订

修订编号：0.424 修订日期：10-24-2025


Report An Error

零件编号

货号 颜色 包装
RVAMJKUAL-B24 杏仁色 散装 (24)
RVAMJKUAL-S1 杏仁色 单件包装
RVAMJKUBK-B24 黑色 散装 (24)
RVAMJKUBL-B24 蓝色 散装 (24)
RVAMJKUBL-S1 蓝色 单件包装
RVAMJKUBR-B24 棕色 散装 (24)
RVAMJKUBR-S1 棕色 单件包装
RVAMJKUEW-B24 电白 散装 (24)
RVAMJKUEW-S1 电白 单件包装
RVAMJKUGY-B24 灰色 散装 (24)
RVAMJKUGY-S1 灰色 单件包装
RVAMJKUGN-B24 绿色 散装 (24)
RVAMJKUGN-S1 绿色 单件包装
RVAMJKUIV-B24 象牙色 散装 (24)
RVAMJKUIV-S1 象牙色 单件包装
RVAMJKUOR-B24 橙色 散装 (24)
RVAMJKUOR-S1 橙色 单件包装
RVAMJKUPR-B24 紫色 散装 (24)
RVAMJKUPR-S1 紫色 单件包装
RVAMJKURD-B24 红色 散装 (24)
RVAMJKURD-S1 红色 单件包装
RVAMJKUYL-B24 黄色 散装 (24)
RVAMJKUYL-S1 黄色 单件包装
